Endress+Hauser RMA 421 - Elektrischer Anschluss; Klemmenbelegung

Klemmenbelegung Ein- und Ausgang
L/L+ L für AC L+ für DC
Hilfsenergie
N/L- N für AC L- für DC
81 + 24 V Speisung
Messumformer-
speisung
82 0 V Speisung
83
+ 24 V Spe isung mit integriertem HART
®
Kommunikationswiderstand (250 Ohm)
11*
Signalground Strom, Spannung, Thermo-
elemente, RTD (2-Leiter)
Speiseleitung - RTD (3-/4-Leiter)
Eingang Messsignal
12 Messsignal - RTD (3-/4-Leiter)
13
Messsignal Spannung +/-100mV,
Thermoelemente, Pt100, Ni100
14 Speiseleitung + RTD (2-/3-/4-Leiter)
15
Messsignal Spannung +/-10V, 0...1/10V,
Pt500, Pt1000, 0...4000 Ohm
16 Messsignal Strom +/-20mA, 0/4...20mA
41 Ruhekontakt
Relaisausgang 1
(optional)
42
Umschaltkontakt
(gemeinsamer Anschluss Relais 1)
43 Arbeitskontakt
51 Ruhekontakt
Relaisausgang 2
(optional)
52
Umschaltkontakt
(gemeinsamer Anschluss Relais 2)
53 Arbeitskontakt
31 Ausgang + Strom, Spannung Analogausgang
32 Ausgang - Strom, Spannung (optional)
HART
®
HART
®
- Kommunikation zum
SMART-Me ssumforme r
Kommunikations-
buchsen
RS 232 Anschluss zur Parametrierung serielle Schnittstelle
* Klemme 11 am Gerät zweimal vorhanden.

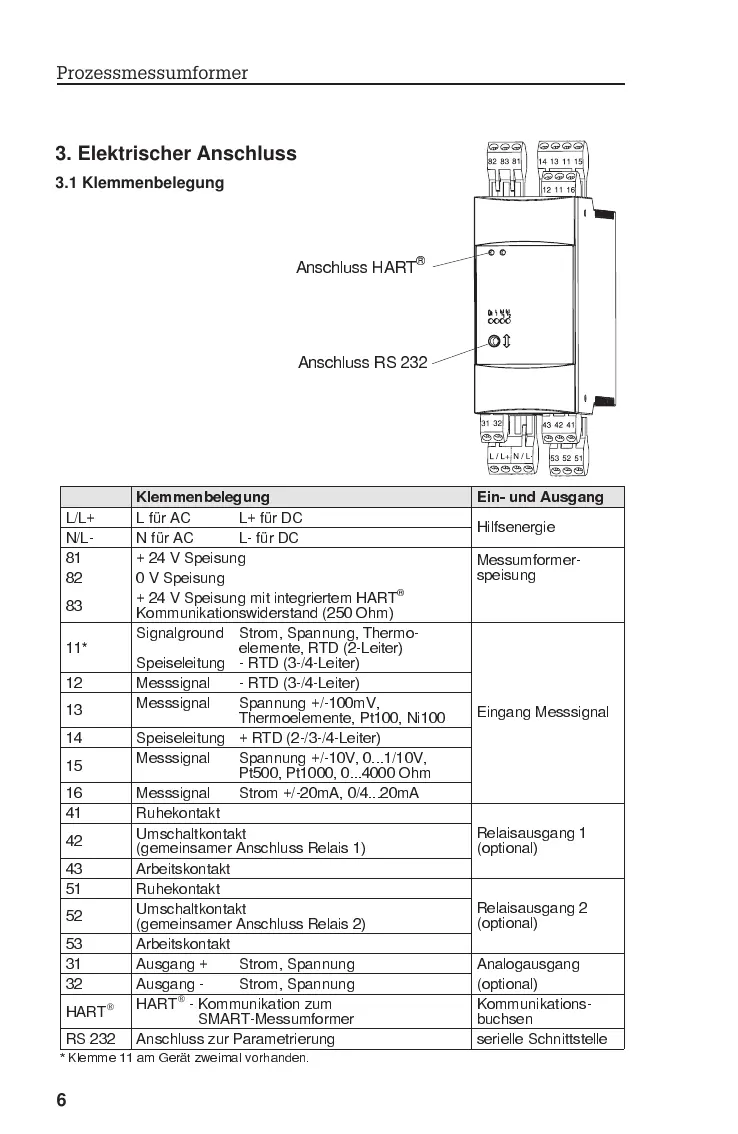

3. Elektrischer Anschluss
3.1 Klemmenbelegung
Anschluss HART
®
Anschluss RS 232
Prozessmessumformer
6
