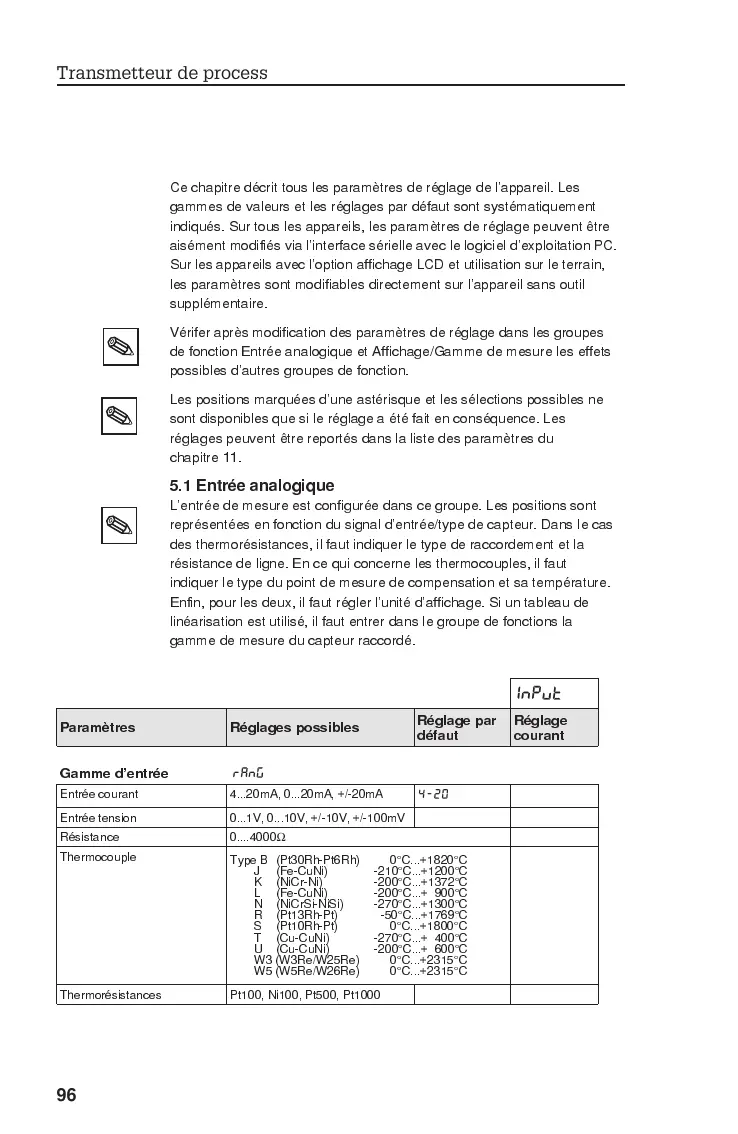

5. Description des paramètres
Ce chapitre décrit tous les paramètres de réglage de lappareil. Les
gammes de valeurs et les réglages par défaut sont systématiquement
indiqués. Sur tous les appareils, les paramètres de réglage peuvent être
aisément modifiés via linterface sérielle avec le logiciel dexploitation PC.
Sur les appareils avec loption affichage LCD et utilisation sur le terrain,
les paramètres sont modifiables directement sur lappareil sans outil
supplémentaire.
Vérifer après modification des paramètres de réglage dans les groupes
de fonction Entrée analogique et Affichage/Gamme de mesure les effets
possibles dautres groupes de fonction.
Les positions marquées dune astérisque et les sélections possibles ne
sont disponibles que si le réglage a été fait en conséquence. Les
réglages peuvent être reportés dans la liste des paramètres du
chapitre 11.
5.1 Entrée analogique
Lentrée de mesure est configurée dans ce groupe. Les positions sont
représentées en fonction du signal dentrée/type de capteur. Dans le cas
des thermorésistances, il faut indiquer le type de raccordement et la
résistance de ligne. En ce qui concerne les thermocouples, il faut
indiquer le type du point de mesure de compensation et sa température.
Enfin, pour les deux, il faut régler lunité daffichage. Si un tableau de
linéarisation est utilisé, il faut entrer dans le groupe de fonctions la
gamme de mesure du capteur raccordé.
Paramètres Réglages possibles
Réglage par
défaut
Réglage
courant
Gamme dentrée
RANG
Entrée courant 4...20mA, 0...20mA, +/-20mA
4-20
Entrée tension 0...1V, 0...10V, +/-10V, +/-100mV
Résistance 0....4000 Ω
Thermocouple
Type B (Pt30Rh-Pt6Rh) 0°C...+1820°C
J (Fe-CuNi) -210°C...+1200°C
K (NiCr-Ni) -200°C...+1372°C
L (Fe-CuNi) -200°C...+ 900°C
N (NiCrSi-NiSi) -270°C...+1300°C
R (Pt13Rh-Pt) -50°C...+1769°C
S (Pt10Rh-Pt) 0°C...+1800°C
T (Cu-CuNi) -270°C...+ 400°C
U (Cu-CuNi) -200°C...+ 600°C
W3 (W3Re/W25Re) 0°C...+2315°C
W5 (W5Re/W26Re) 0°C...+2315°C
Thermorésistances Pt100, Ni100, Pt500, Pt1000
INPUT
Transmetteur de process
