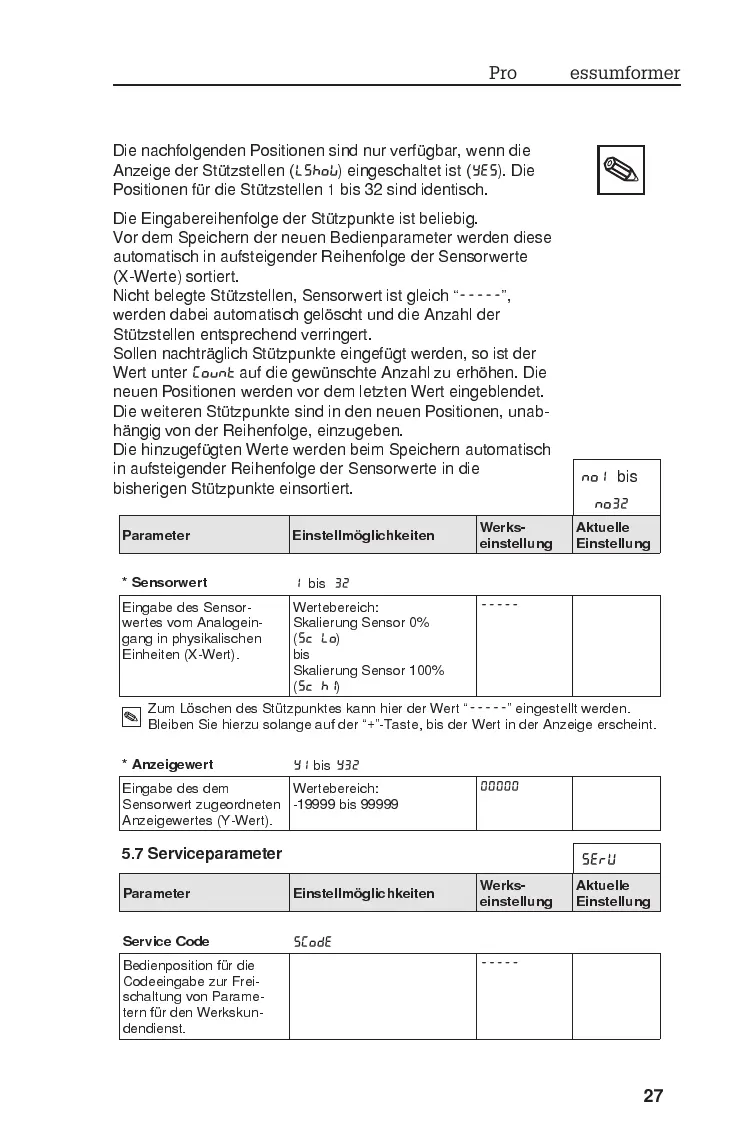

Die nachfolgenden Positionen sind nur verfügbar, wenn die
Anzeige der Stützstellen (
LSHOW
) eingeschaltet ist (
YES
). Die
Positionen für die Stützstellen 1 bis 32 sind identisch.
Die Eingabereihenfolge der Stützpunkte ist beliebig.
Vor dem Speichern der neuen Bedienparameter werden diese
automatisch in aufsteigender Reihenfolge der Sensorwerte
(X-Werte) sortiert.
Nicht belegte Stützstellen, Sensorwert ist gleich
-----
,
werden dabei automatisch gelöscht und die Anzahl der
Stützstellen entsprechend verringert.
Sollen nachträglich Stützpunkte eingefügt werden, so ist der
Wert unter
COUNT
auf die gewünschte Anzahl zu erhöhen. Die
neuen Positionen werden vor dem letzten Wert eingeblendet.
Die weiteren Stützpunkte sind in den neuen Positionen, unab-
hängig von der Reihenfolge, einzugeben.
Die hinzugefügten Werte werden beim Speichern automatisch
in aufsteigender Reihenfolge der Sensorwerte in die
bisherigen Stützpunkte einsortiert.
Parameter Einstellmöglichkeiten
Werks-
einstellung
Aktuelle
Einstellung
* Sensorwert
1
bis
32
Eingabe des Sensor-
wertes vom Analogein-
gang in physikalischen
Einheiten (X-Wert).
Wertebereich:
Skalierung Sensor 0%
(
Sc LO
)
bis
Skalierung Sensor 100%
(
Sc HI
)
-----
Zum Löschen des Stützpunktes kann hier der Wert
-----
eingestellt werden.
Bleiben Sie hierzu solange auf der +-Taste, bis der Wert in der Anzeige erscheint.
* Anzeigewert
Y1
bis
Y32
Eingabe des dem
Sensorwert zugeordneten
Anzeigewertes (Y-Wert).
Wertebereich:
-19999 bis 99999
00000
NO1
bis
NO32
Parameter Einstellmöglichkeiten
Werks-
einstellung
Aktuelle
Einstellung
Service Code
SCODE
Bedienposition für die
Codeeingabe zur Frei-
schaltung von Parame-
tern für den Werkskun-
dendienst.
-----
SERV
5.7 Serviceparameter
Prozessmessumformer
27
