4. Bedienübersicht
Das Gerät bietet je nach Anwendungszweck und Ausbaustufe
eine Vielzahl von Einstellmöglichkeiten und Softwarefunktionen.
Bitte beachten Sie, dass in den nachfolgenden Abschnitten
die maximale Ausbaustufe beschrieben ist und sich daraus
Abweichungen zum vorliegenden Gerät ergeben können.
Besonders die in den Kapiteln 4.3 und 4.4 beschriebene
Handhabung und Darstellung des Bedienmenüs ist nur bei
der Option LC-Anzeige mit Vor-Ort-Bedienung verfügbar.

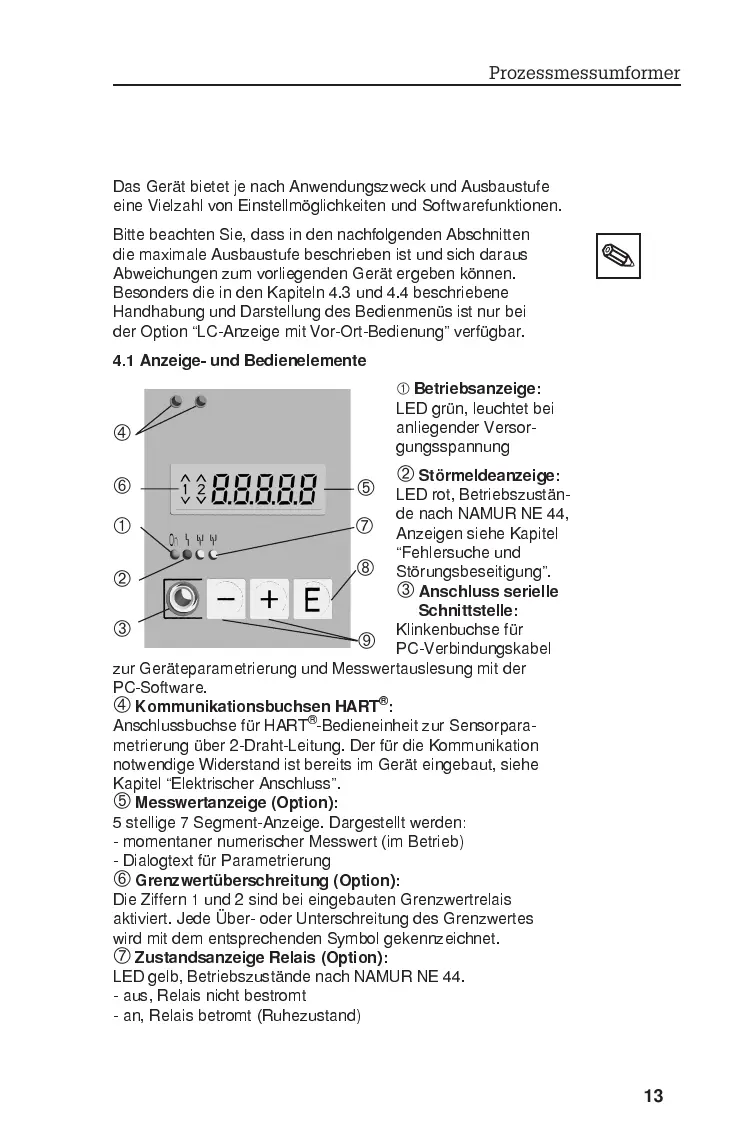

4.1 Anzeige- und Bedienelemente
À
Betriebsanzeige:
LED grün, leuchtet bei
anliegender Versor-
gungsspannung
Á
Störmeldeanzeige:
LED rot, Betriebszustän-
de nach NAMUR NE 44,
Anzeigen siehe Kapitel
Fehlersuche und
Störungsbeseitigung.
Â
Anschluss serielle
Schnittstelle:
Klinkenbuchse für
PC-Verbindungskabel
zur Geräteparametrierung und Messwertauslesung mit der
PC-Software.
Ã
Kommunikationsbuchsen HART
®
:
Anschlussbuchse für HART
®
-Bedieneinheit zur Sensorpara-
metrierung über 2-Draht-Leitung. Der für die Kommunikation
notwendige Widerstand ist bereits im Gerät eingebaut, siehe
Kapitel Elektrischer Anschluss.
Ä
Messwertanzeige (Option):
5 stellige 7 Segment-Anzeige. Dargestellt werden:
- momentaner numerischer Messwert (im Betrieb)
- Dialogtext für Parametrierung
Å
Grenzwertüberschreitung (Option):
Die Ziffern 1 und 2 sind bei eingebauten Grenzwertrelais
aktiviert. Jede Über- oder Unterschreitung des Grenzwertes
wird mit dem entsprechenden Symbol gekennzeichnet.
Æ
Zustandsanzeige Relais (Option):
LED gelb, Betriebszustände nach NAMUR NE 44.
- aus, Relais nicht bestromt
- an, Relais betromt (Ruhezustand)
À
Á
Å
Ä
Â
Ã
Æ
Ç
È
Prozessmessumformer
13
