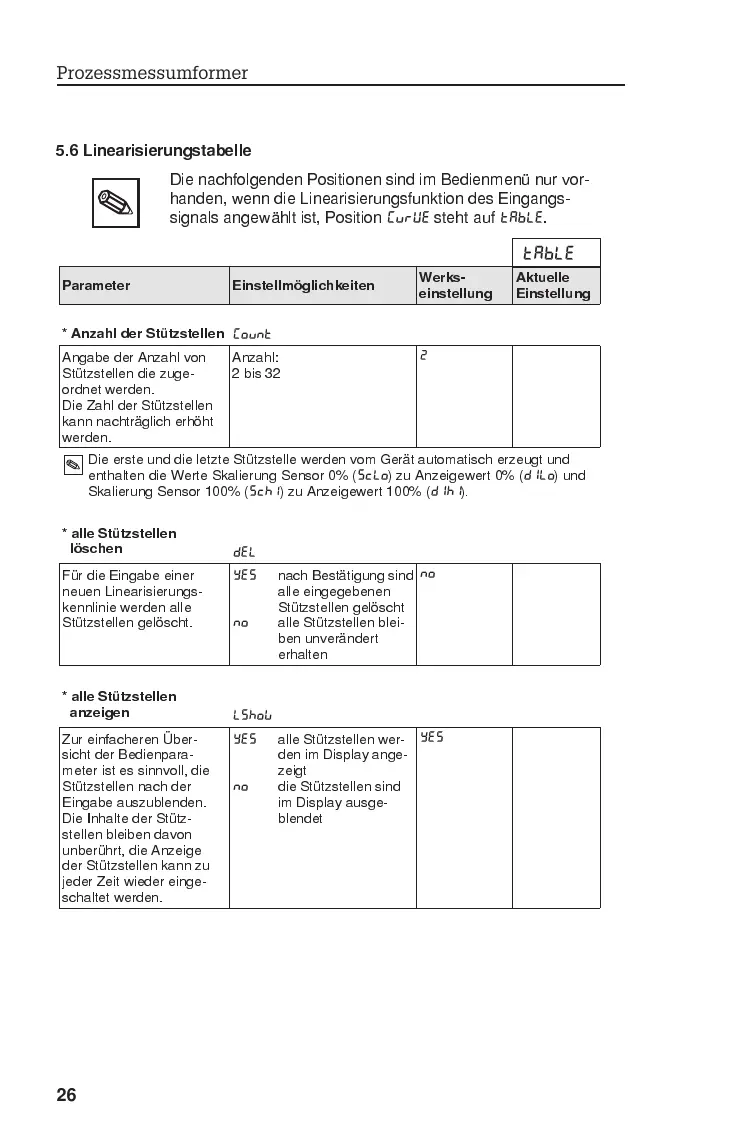

5.6 Linearisierungstabelle
Die nachfolgenden Positionen sind im Bedienmenü nur vor-
handen, wenn die Linearisierungsfunktion des Eingangs-
signals angewählt ist, Position
CURVE
steht auf
TABLE
.
Parameter Einstellmöglichkeiten
Werks-
einstellung
Aktuelle
Einstellung
* Anzahl der Stützstellen
COUNT
Angabe der Anzahl von
Stützstellen die zuge-
ordnet werden.
Die Zahl der Stützstellen
kann nachträglich erhöht
werden.
Anzahl:
2bis32
2
Die erste und die letzte Stützstelle werden vom Gerät automatisch erzeugt und
enthalten die Werte Skalierung Sensor 0% (
ScLO
) zu Anzeigewert 0% (
DILO
) und
Skalierung Sensor 100% (
ScH1
) zu Anzeigewert 100% (
DIHI
).
* alle Stützstellen
löschen
DEL
Für die Eingabe einer
neuen Linearisierungs-
kennlinie werden alle
Stützstellen gelöscht.
YES
nach Bestätigung sind
alle eingegebenen
Stützstellen gelöscht
NO
alle Stützstellen blei-
ben unverändert
erhalten
NO
* alle Stützstellen
anzeigen
LSHOW
Zur einfacheren Über-
sicht der Bedienpara-
meter ist es sinnvoll, die
Stützstellen nach der
Eingabe auszublenden.
Die Inhalte der Stütz-
stellen bleiben davon
unberührt, die Anzeige
der Stützstellen kann zu
jeder Zeit wieder einge-
schaltet werden.
YES
alle Stützstellen wer-
den im Display ange-
zeigt
NO
die Stützstellen sind
im Display ausge-
blendet
YES
TABLE
