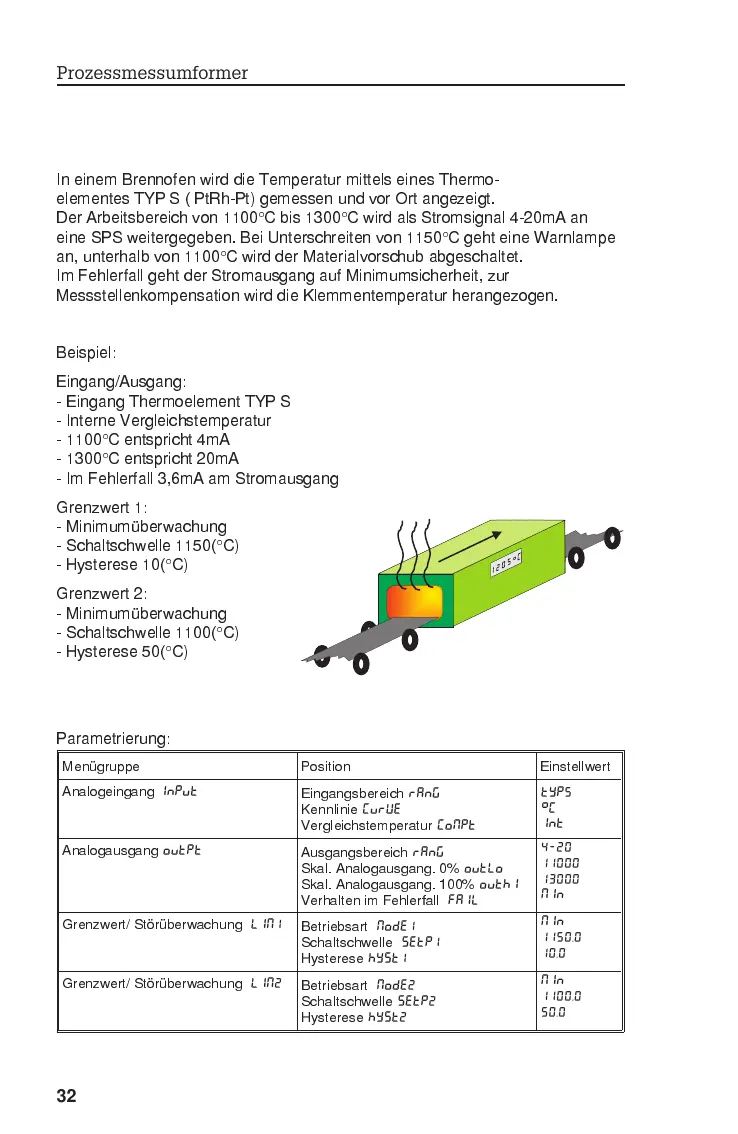

6.4 Temperaturmessung im Brennofen
In einem Brennofen wird die Temperatur mittels eines Thermo-
elementes TYP S ( PtRh-Pt) gemessen und vor Ort angezeigt.
Der Arbeitsbereich von 1100°C bis 1300°C wird als Stromsignal 4-20mA an
eine SPS weitergegeben. Bei Unterschreiten von 1150°C geht eine Warnlampe
an, unterhalb von 1100°C wird der Materialvorschub abgeschaltet.
Im Fehlerfall geht der Stromausgang auf Minimumsicherheit, zur
Messstellenkompensation wird die Klemmentemperatur herangezogen.
Beispiel:
Eingang/Ausgang:
- Eingang Thermoelement TYP S
- Interne Vergleichstemperatur
- 1100°C entspricht 4mA
- 1300°C entspricht 20mA
- Im Fehlerfall 3,6mA am Stromausgang
Grenzwert 1:
- Minimumüberwachung
- Schaltschwelle 1150(°C)
- Hysterese 10(°C)
Grenzwert 2:
- Minimumüberwachung
- Schaltschwelle 1100(°C)
- Hysterese 50(°C)
Parametrierung:
Menügruppe Position Einstellwert
Analogeingang
INPUT
Eingangsbereich RANG
Kennlinie CURVE
Vergleichstemperatur COMPT
TYP5
°C
INT
Analogausgang OUTPT
Ausgangsbereich RANG
Skal. Analogausgang. 0% OUTLO
Skal. Analogausgang. 100% OUTHI
Verhalten im Fehlerfall FAIL
4-20
11000
13000
MIN
Grenzwert/ Störüberwachung LIM1
Betriebsart MODE1
Schaltschwelle SETP1
Hysterese HYST1
MIN
1150,0
10,0
Grenzwert/ Störüberwachung LIM2
Betriebsart MODE2
Schaltschwelle SETP2
Hysterese HYST2
MIN
1100,0
50,0
