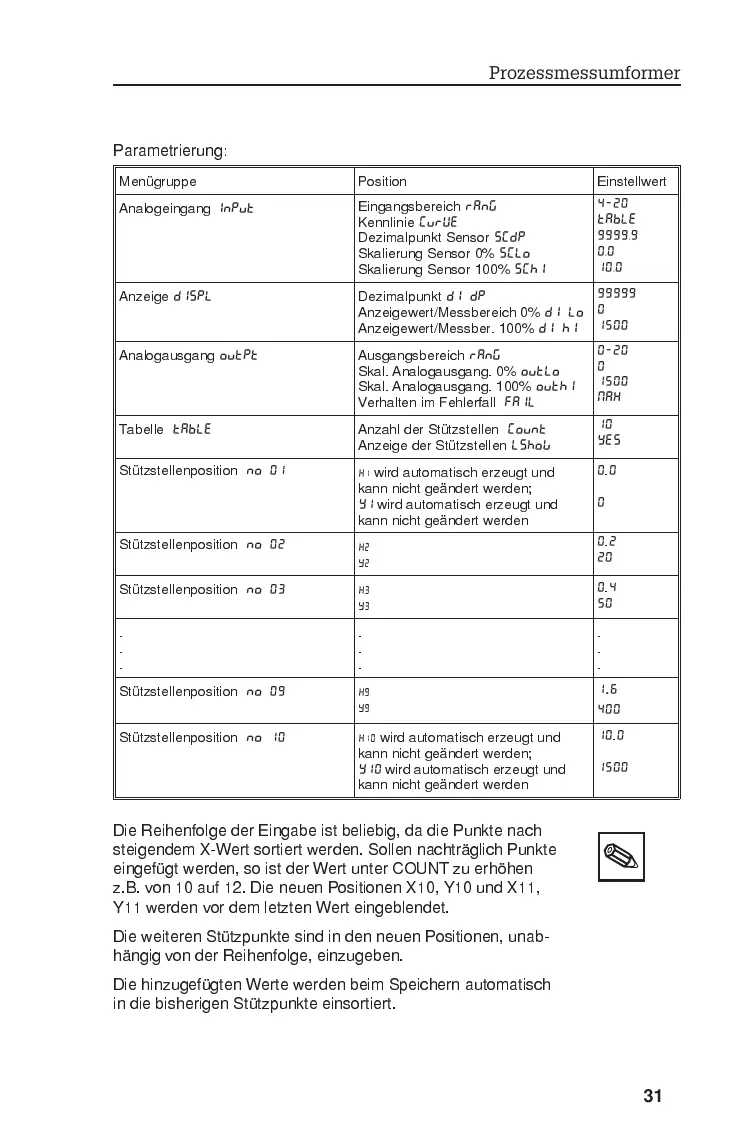

Parametrierung:
Die Reihenfolge der Eingabe ist beliebig, da die Punkte nach
steigendem X-Wert sortiert werden. Sollen nachträglich Punkte
eingefügt werden, so ist der Wert unter COUNT zu erhöhen
z.B. von 10 auf 12. Die neuen Positionen X10, Y10 und X11,
Y11 werden vor dem letzten Wert eingeblendet.
Die weiteren Stützpunkte sind in den neuen Positionen, unab-
hängig von der Reihenfolge, einzugeben.
Die hinzugefügten Werte werden beim Speichern automatisch
in die bisherigen Stützpunkte einsortiert.
Menügruppe Position Einstellwert
Analogeingang
INPUT
Eingangsbereich
RANG
Kennlinie
CURVE
Dezimalpunkt Sensor
SCDP
Skalierung Sensor 0%
SCLO
Skalierung Sensor 100%
SCHI
4-20
TABLE
9999,9
0,0
10,0
Anzeige
DISPL
Dezimalpunkt
DI DP
Anzeigewert/Messbereich 0%
DI LO
Anzeigewert/Messber. 100%
DI HI
99999
0
1500
Analogausgang
OUTPT
Ausgangsbereich
RANG
Skal. Analogausgang. 0%
OUTLO
Skal. Analogausgang. 100%
OUTHI
Verhalten im Fehlerfall
FAIL
0-20
0
1500
MAX
Tabelle
TABLE
Anzahl der Stützstellen
COUNT
Anzeige der Stützstellen
LSHOW
10
YES
Stützstellenposition
NO 01
:
wird automatisch erzeugt und
kann nicht geändert werden;
Y1
wird automatisch erzeugt und
kann nicht geändert werden
0
.
0
0
Stützstellenposition
NO 02
:
;
0
.
2
20
Stützstellenposition
NO 03
:!
;!
0
.
4
50
.
.
.
.
.
.
.
.
.
Stützstellenposition
NO 09
:'
;'
1.6
400
Stützstellenposition
NO 10
:
wird automatisch erzeugt und
kann nicht geändert werden;
Y10
wird automatisch erzeugt und
kann nicht geändert werden
10
.
0
1500
Prozessmessumformer
31
