8. Software operativo per PC
Il manuale operativo per il software operativo per PC è
compreso nel pacchetto di installazione del programma.

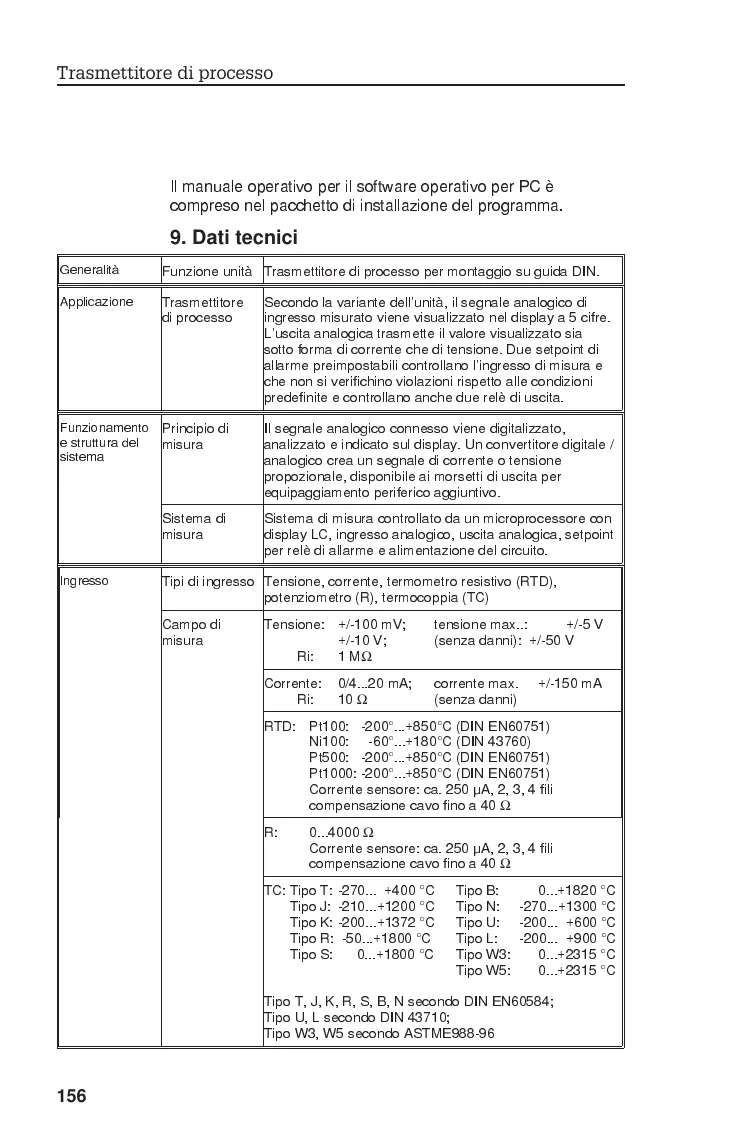

9. Dati tecnici
Generalità
Funzione unità Trasmettitore di processo per montaggio su guida DIN.
Applicazione
Trasmettitore
di processo
Secondo la variante dellunità, il segnale analogico di
ingresso misurato viene visualizzato nel display a 5 cifre.
Luscita analogica trasmette il valore visualizzato sia
sotto forma di corrente che di tensione. Due setpoint di
allarme preimpostabili controllano lingresso di misura e
che non si verifichino violazioni rispetto alle condizioni
predefinite e controllano anche due relè di uscita.
Funzionamento
e struttura del
sistema
Principio di
misura
Il segnale analogico connesso viene digitalizzato,
analizzato e indicato sul display. Un convertitore digitale /
analogico crea un segnale di corrente o tensione
propozionale, disponibile ai morsetti di uscita per
equipaggiamento periferico aggiuntivo.
Sistema di
misura
Sistema di misura controllato da un microprocessore con
display LC, ingresso analogico, uscita analogica, setpoint
per relè di allarme e alimentazione del circuito.
Ingresso
Tipi di ingresso Tensione, corrente, termometro resistivo (RTD),
potenziometro (R), termocoppia (TC)
Campo di
misura
Tensione: +/-100 mV; tensione max..: +/-5 V
+/-10 V; (senza danni): +/-50 V
Ri: 1 M
Ω
Corrente: 0/4...20 mA; corrente max. +/-150 mA
Ri: 10
Ω (senza danni)
RTD: Pt100: -200°...+850°C (DIN EN60751)
Ni100: -60°...+180°C (DIN 43760)
Pt500: -200°...+850°C (DIN EN60751)
Pt1000: -200°...+850°C (DIN EN60751)
Corrente sensore: ca. 250 µA, 2, 3, 4 fili
compensazione cavo fino a 40
Ω
R: 0...4000 Ω
Corrente sensore: ca. 250 µA, 2, 3, 4 fili
compensazione cavo fino a 40
Ω
TC: Tipo T: -270... +400 °C Tipo B: 0...+1820 °C
Tipo J: -210...+1200 °C Tipo N: -270...+1300 °C
Tipo K: -200...+1372 °C Tipo U: -200... +600 °C
Tipo R: -50...+1800 °C Tipo L: -200... +900 °C
Tipo S: 0...+1800 °C Tipo W3: 0...+2315 °C
Tipo W5: 0...+2315 °C
Tipo T, J, K, R, S, B, N secondo DIN EN60584;
Tipo U, L secondo DIN 43710;
Tipo W3, W5 secondo ASTME988-96
