4. Eléments de commande
Selon lexécution choisie, le transmetteur de process offre une
multitude de possibilités de réglage et de fonctions de
programmation.
Dans les pages suivantes, les fonctions décrites concernent la
version la plus complète. On notera plus particulièrement que
les fonctions décrites dans les sections 4.3 et 4.4 concernent
uniquement loption affichage LCD et utilisation sur le
terrain.

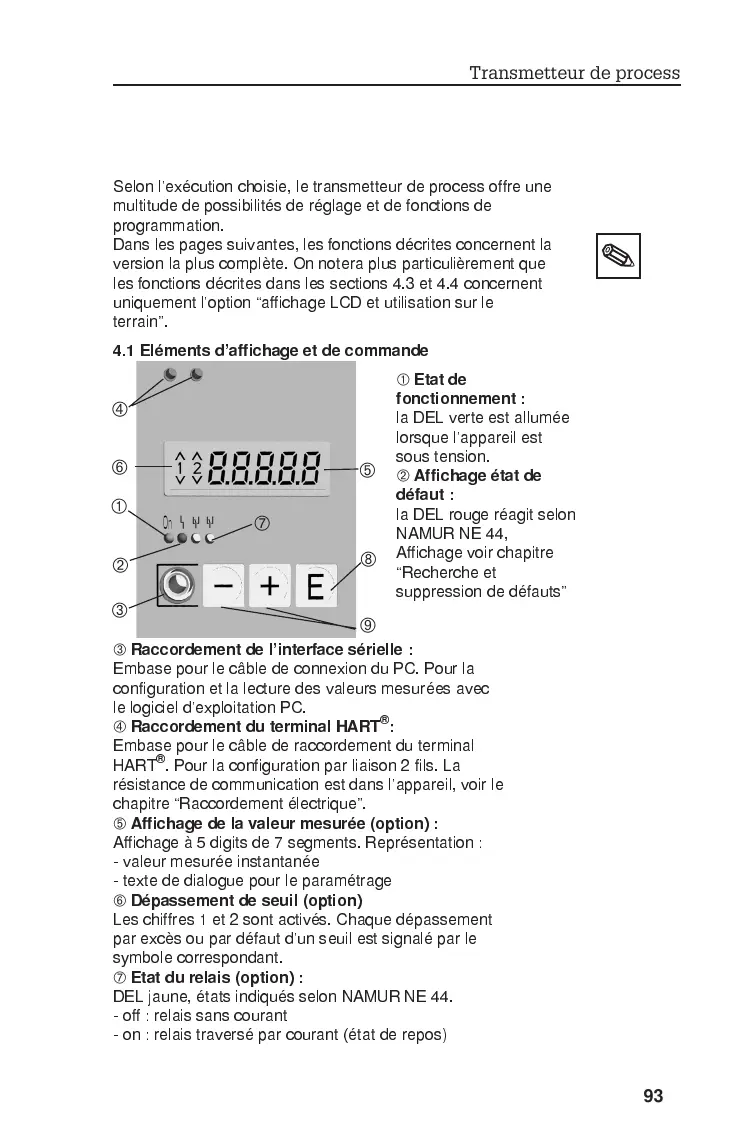

4.1 Eléments daffichage et de commande
À Etat de
fonctionnement :
la DEL verte est allumée
lorsque lappareil est
sous tension.
Á Affichage état de
défaut :
la DEL rouge réagit selon
NAMUR NE 44,
Affichage voir chapitre
Recherche et
suppression de défauts
 Raccordement de linterface sérielle :
Embase pour le câble de connexion du PC. Pour la
configuration et la lecture des valeurs mesurées avec
le logiciel dexploitation PC.
à Raccordement du terminal HART
®
:
Embase pour le câble de raccordement du terminal
HART
®
. Pour la configuration par liaison 2 fils. La
résistance de communication est dans lappareil, voir le
chapitre Raccordement électrique.
Ä Affichage de la valeur mesurée (option) :
Affichage à 5 digits de 7 segments. Représentation :
- valeur mesurée instantanée
- texte de dialogue pour le paramétrage
Å Dépassement de seuil (option)
Les chiffres 1 et 2 sont activés. Chaque dépassement
par excès ou par défaut dun seuil est signalé par le
symbole correspondant.
Æ Etat du relais (option) :
DEL jaune, états indiqués selon NAMUR NE 44.
- off : relais sans courant
- on : relais traversé par courant (état de repos)
Ã
Å
À
Á
Â
È
Ç
Æ
Ä
Transmetteur de process
