8. PC-Bediensoftware
Eine Bedienungsanleitung der PC-Bediensoftware ist auf dem
Installationsdatenträger zu finden.

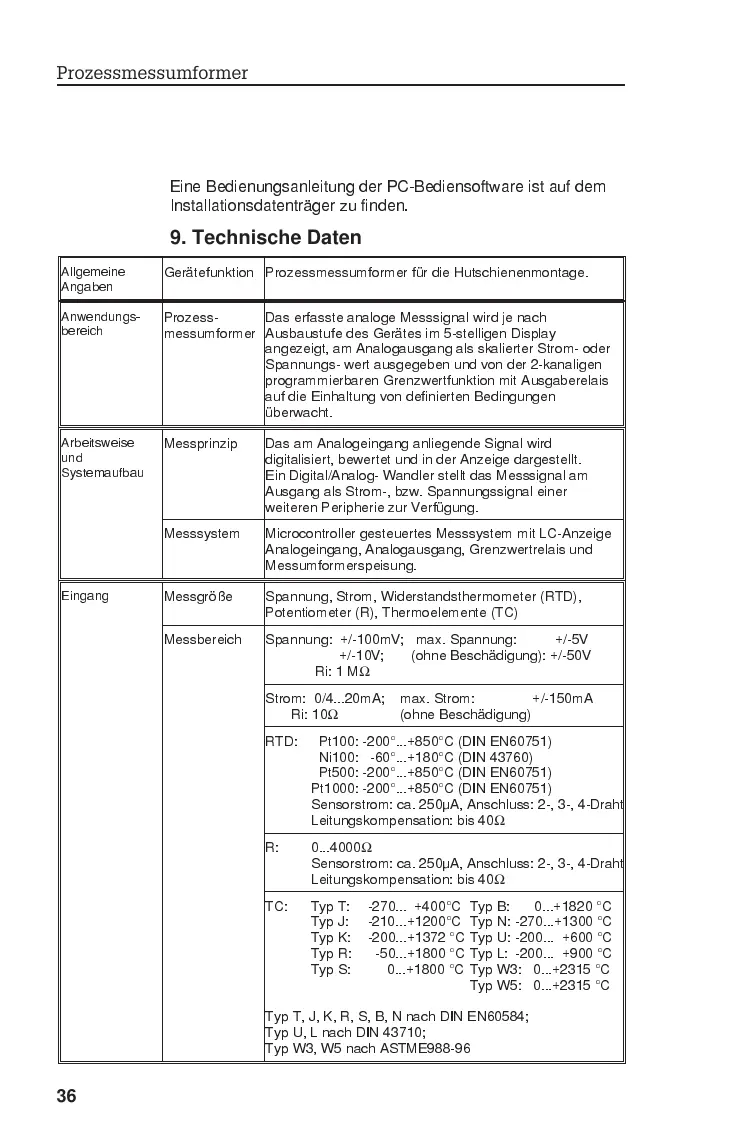

9. Technische Daten
Allgemeine
Angaben
Gerätefunktion Prozessmessumformer für die Hutschienenmontage.
Anwendungs-
bereich
Prozess-
messumformer
Das erfasste analoge Messsignal wird je nach
Ausbaustufe des Gerätes im 5-stelligen Display
angezeigt, am Analogausgang als skalierter Strom- oder
Spannungs- wert ausgegeben und von der 2-kanaligen
programmierbaren Grenzwertfunktion mit Ausgaberelais
auf die Einhaltung von definierten Bedingungen
überwacht.
Arbeitsweise
und
Systemaufbau
Messprinzip Das am Analogeingang anliegende Signal wird
digitalisiert, bewertet und in der Anzeige dargestellt.
Ein Digital/Analog- Wandler stellt das Messsignal am
Ausgang als Strom-, bzw. Spannungssignal einer
weiteren Peripherie zur Verfügung.
Messsystem Microcontroller gesteuertes Messsystem mit LC-Anzeige
Analogeingang, Analogausgang, Grenzwertrelais und
Messumformerspeisung.
Eingang
Messgröße Spannung, Strom, Widerstandsthermometer (RTD),
Potentiometer (R), Thermoelemente (TC)
Messbereich Spannung: +/-100mV; max. Spannung: +/-5V
+/-10V; (ohne Beschädigung): +/-50V
Ri: 1 M
Ω
Strom: 0/4...20mA; max. Strom: +/-150mA
Ri: 10
Ω (ohne Beschädigung)
RTD: Pt100: -200°...+850°C (DIN EN60751)
Ni100: -60°...+180°C (DIN 43760)
Pt500: -200°...+850°C (DIN EN60751)
Pt1000: -200°...+850°C (DIN EN60751)
Sensorstrom: ca. 250µA, Anschluss: 2-, 3-, 4-Draht
Leitungskompensation: bis 40
Ω
R: 0...4000 Ω
Sensorstrom: ca. 250µA, Anschluss: 2-, 3-, 4-Draht
Leitungskompensation: bis 40
Ω
TC: Typ T: -270... +400°C Typ B: 0...+1820 °C
Typ J: -210...+1200°C Typ N: -270...+1300 °C
Typ K: -200...+1372 °C Typ U: -200... +600 °C
Typ R: -50...+1800 °C Typ L: -200... +900 °C
Typ S: 0...+1800 °C Typ W3: 0...+2315 °C
Typ W5: 0...+2315 °C
Typ T, J, K, R, S, B, N nach DIN EN60584;
Typ U, L nach DIN 43710;
Typ W3, W5 nach ASTME988-96
