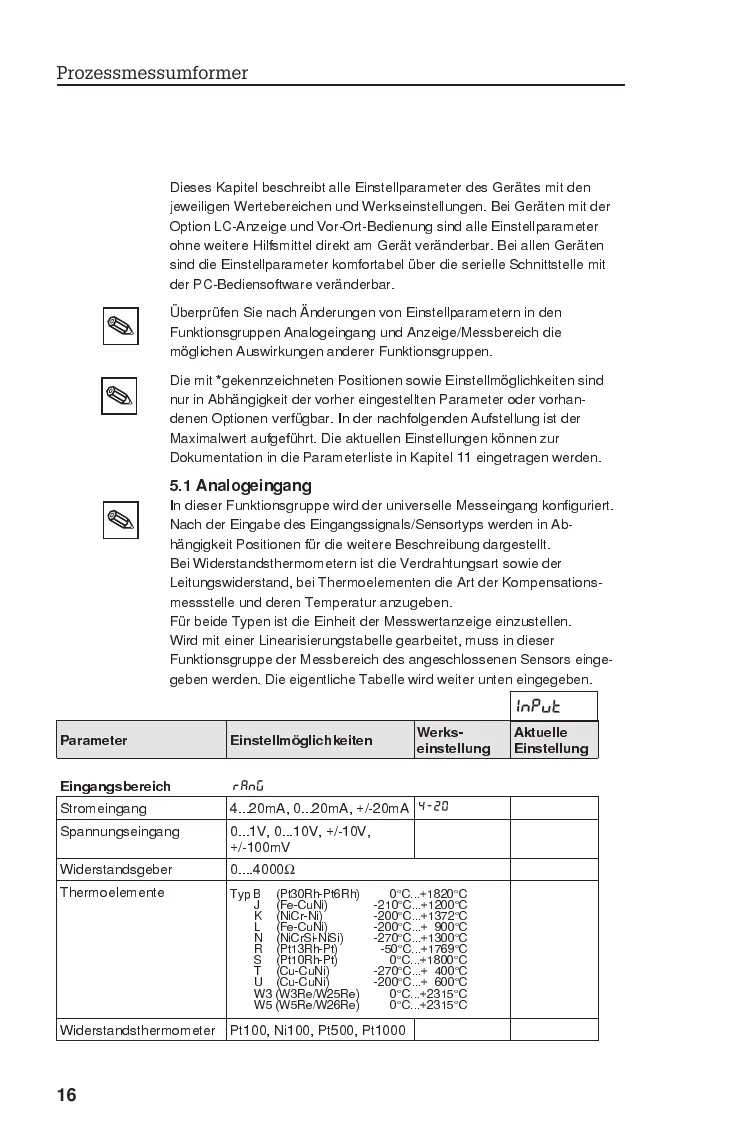

5. Beschreibung der Bedienparameter
Dieses Kapitel beschreibt alle Einstellparameter des Gerätes mit den
jeweiligen Wertebereichen und Werkseinstellungen. Bei Geräten mit der
Option LC-Anzeige und Vor-Ort-Bedienung sind alle Einstellparameter
ohne weitere Hilfsmittel direkt am Gerät veränderbar. Bei allen Geräten
sind die Einstellparameter komfortabel über die serielle Schnittstelle mit
der PC-Bediensoftware veränderbar.
Überprüfen Sie nach Änderungen von Einstellparametern in den
Funktionsgruppen Analogeingang und Anzeige/Messbereich die
möglichen Auswirkungen anderer Funktionsgruppen.
Die mit *gekennzeichneten Positionen sowie Einstellmöglichkeiten sind
nur in Abhängigkeit der vorher eingestellten Parameter oder vorhan-
denen Optionen verfügbar. In der nachfolgenden Aufstellung ist der
Maximalwert aufgeführt. Die aktuellen Einstellungen können zur
Dokumentation in die Parameterliste in Kapitel 11 eingetragen werden.
5.1 Analogeingang
In dieser Funktionsgruppe wird der universelle Messeingang konfiguriert.
Nach der Eingabe des Eingangssignals/Sensortyps werden in Ab-
hängigkeit Positionen für die weitere Beschreibung dargestellt.
Bei Widerstandsthermometern ist die Verdrahtungsart sowie der
Leitungswiderstand, bei Thermoelementen die Art der Kompensations-
messstelle und deren Temperatur anzugeben.
Für beide Typen ist die Einheit der Messwertanzeige einzustellen.
Wird mit einer Linearisierungstabelle gearbeitet, muss in dieser
Funktionsgruppe der Messbereich des angeschlossenen Sensors einge-
geben werden. Die eigentliche Tabelle wird weiter unten eingegeben.
Parameter Einstellmöglichkeiten
Werks-
einstellung
Aktuelle
Einstellung
Eingangsbereich
RANG
Stromeingang 4...20mA, 0...20mA, +/-20mA
4-20
Spannungseingang 0...1V, 0...10V, +/-10V,
+/-100mV
Widerstandsgeber 0....4000
Ω
Thermoelemente
Typ B (Pt30Rh-Pt6Rh) 0°C...+1820°C
J (Fe-CuNi) -210°C...+1200°C
K (NiCr-Ni) -200°C...+1372°C
L (Fe-CuNi) -200°C...+ 900°C
N (NiCrSi-NiSi) -270°C...+1300°C
R (Pt13Rh-Pt) -50°C...+1769°C
S (Pt10Rh-Pt) 0°C...+1800°C
T (Cu-CuNi) -270°C...+ 400°C
U (Cu-CuNi) -200°C...+ 600°C
W3 (W3Re/W25Re) 0°C...+2315°C
W5 (W5Re/W26Re) 0°C...+2315°C
Widerstandsthermometer Pt100, Ni100, Pt500, Pt1000
INPUT
Prozessmessumformer
16
