Endress+Hauser RMA 421 - Raccordement Électrique

Occupation des bornes Entrée et sortie
L/L+ L pour AC L+ pour DC
Alimentation
N/L- N pour AC L- pour DC
81 Alimentation 24 V +
Alimentation
transmetteur
82 Alimentation 0 V
83
Alimentation 24 V + avec résistance de
communication HART
®
intégrée (250 Ω )
11*
Terre signal courant, tension, thermocouples,
Pt 100 (2 fils)
Ligne dalimentation - Pt 100 (3/4 fils)
Entrée signal
de mesure
12 Signal de mesure Pt 100 (3/4 fils)
13
Signal de mesure Tension +/- 100 mV,
thermocouples, Pt 100, Ni 100
14 Ligne dalimentation + Pt 100 (2/3/4 fils)
15
Signal de mesure Tension +/- 10 V, 0...1/10 V
Pt500, Pt1000, 0...4000 Ohm
16 Signal de mesure Courant +/- 20 mA, 0/4...20 mA
41 Contact de repos
Sortie relais 1
(option)
42
Contact inverseur
(raccordement commun relais 1)
43 Contact de travail
51 Contact de repos
Sortie relais 2
(option)
52
Contact inverseur
(raccordement commun relais 2)
53 Contact de travail
31 Sortie + courant, tension
Sortie
analogique
32 Sortie - courant, tension (option)
HART
®
Communication HART
®
- avec transmetteur smart
Prise de
communication
RS 232 Raccordement interface sérielle
Interface
sérielle
*11 existant deux fois

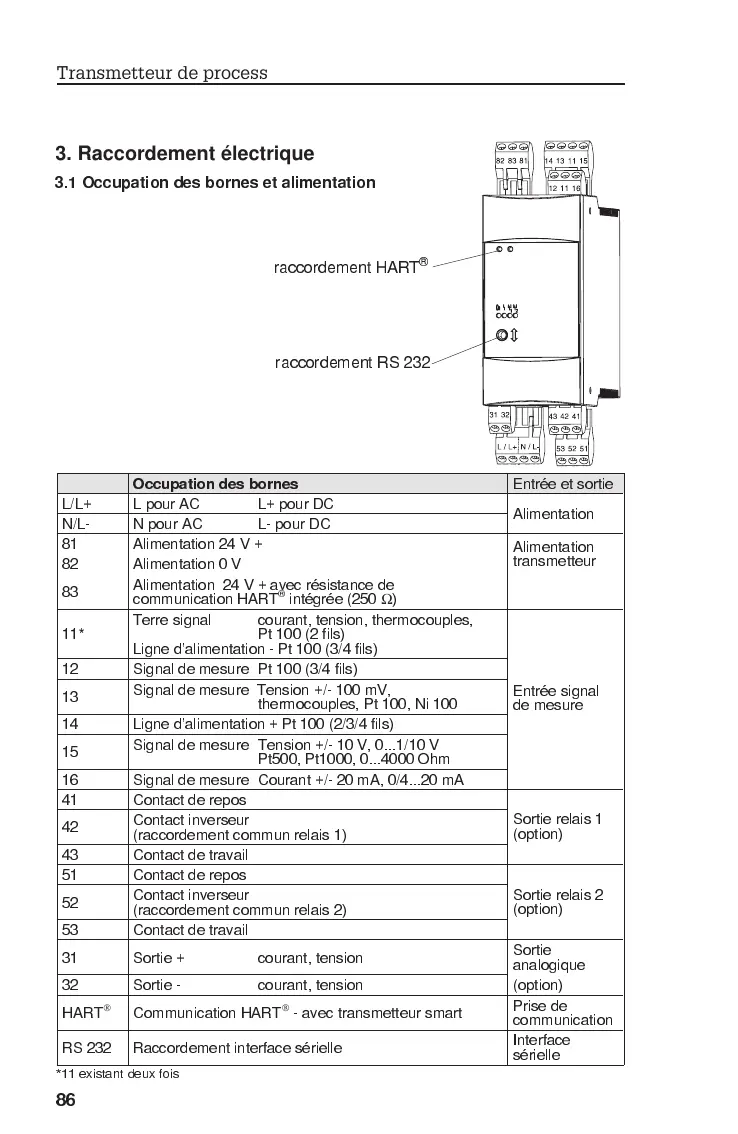

3. Raccordement électrique
3.1 Occupation des bornes et alimentation
raccordement HART
®
raccordement RS 232
Transmetteur de process
&$
