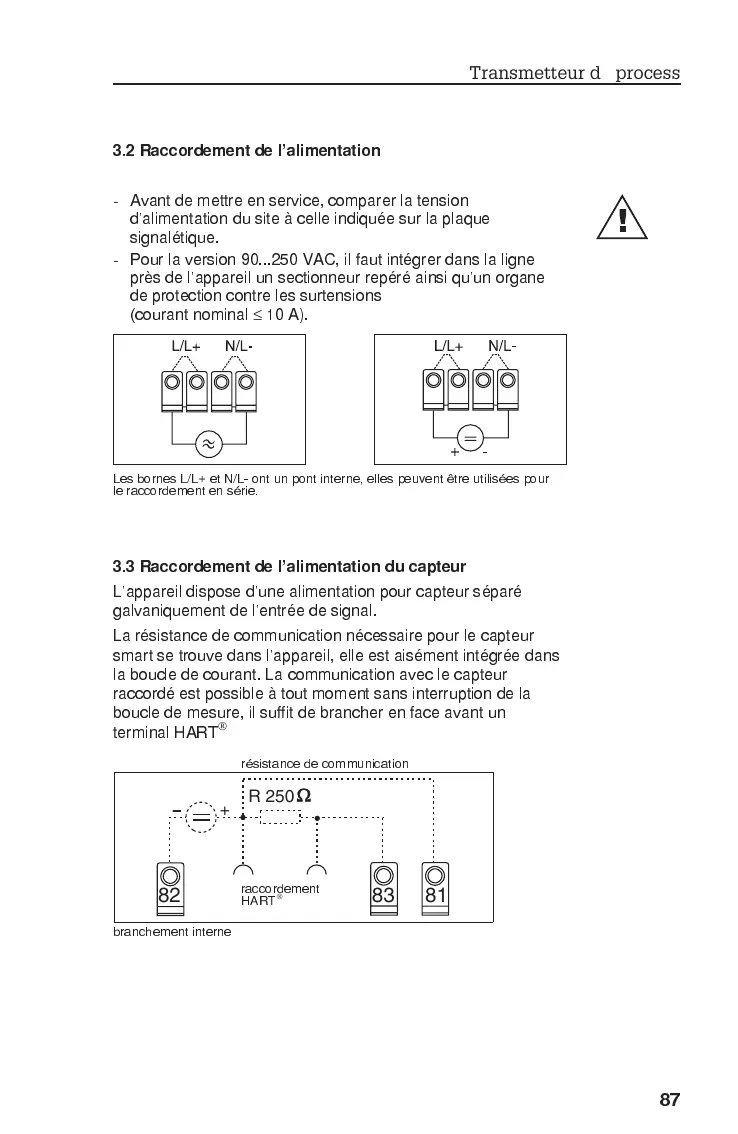

3.2 Raccordement de lalimentation
- Avant de mettre en service, comparer la tension
dalimentation du site à celle indiquée sur la plaque
signalétique.
- Pour la version 90...250 VAC, il faut intégrer dans la ligne
près de lappareil un sectionneur repéré ainsi quun organe
de protection contre les surtensions
(courant nominal ≤ 10 A).
3.3 Raccordement de lalimentation du capteur
Lappareil dispose dune alimentation pour capteur séparé
galvaniquement de lentrée de signal.
La résistance de communication nécessaire pour le capteur
smart se trouve dans lappareil, elle est aisément intégrée dans
la boucle de courant. La communication avec le capteur
raccordé est possible à tout moment sans interruption de la
boucle de mesure, il suffit de brancher en face avant un
terminal HART
®
Les bornes L/L+ et N/L- ont un pont interne, elles peuvent être utilisées pour
le raccordement en série.
+
-
82
83
81
R 250
branchement interne
résistance de communication
raccordement
HART
®
Transmetteur de process
&%
