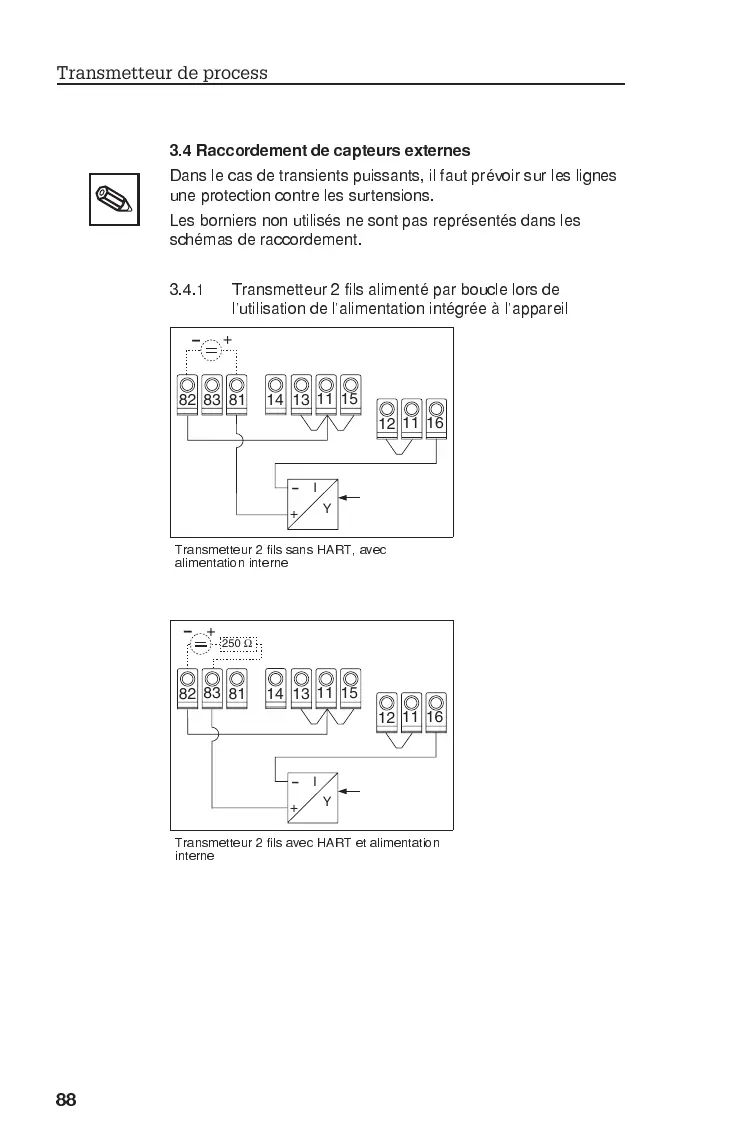

3.4 Raccordement de capteurs externes
Dans le cas de transients puissants, il faut prévoir sur les lignes
une protection contre les surtensions.
Les borniers non utilisés ne sont pas représentés dans les
schémas de raccordement.
3.4.1 Transmetteur 2 fils alimenté par boucle lors de
lutilisation de lalimentation intégrée à lappareil
+
-
I
Y
14
15
11
13
16
11
12
83
82
81
-
+
Tra nsm ette ur 2 fils san s HA RT , ave c
alimentation interne
+
-
I
Y
14
15
11
13
16
11
12
83
82
250 Ω
81
-
+
Tra nsm ette ur 2 fils ave c HA RT et alim en tatio n
interne
Transmetteur de process
&&
