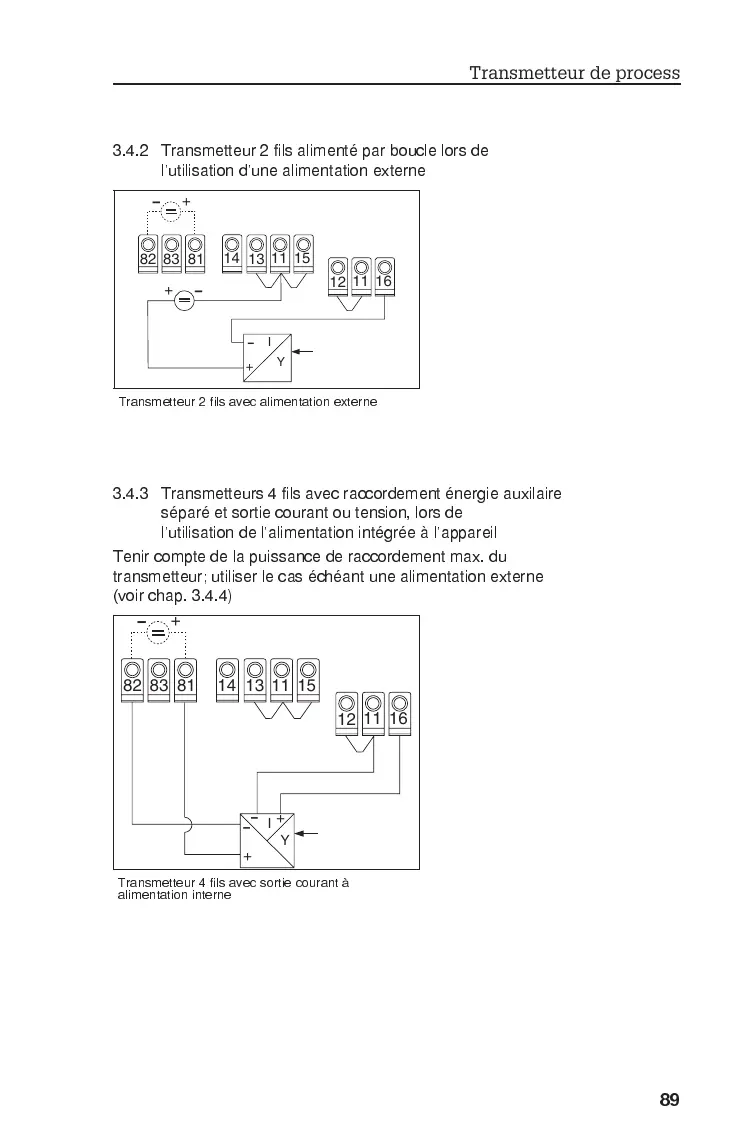

3.4.2 Transmetteur 2 fils alimenté par boucle lors de
lutilisation dune alimentation externe
3.4.3 Transmetteurs 4 fils avec raccordement énergie auxilaire
séparé et sortie courant ou tension, lors de
lutilisation de lalimentation intégrée à lappareil
Tenir compte de la puissance de raccordement max. du
transmetteur; utiliser le cas échéant une alimentation externe
(voir chap. 3.4.4)
+
-
I
Y
14
15
11
13
16
11
12
83
82
81
-
+
-
+
Transmetteur 2 fils avec alimentation externe
+
+
-
-
I
Y
14
15
11
13
16
11
12
83
82
81
-
+
Transmetteur 4 fils avec sortie courant à
alimentation interne
Transmetteur de process
&'
