Der Prozessmessumformer erfasst ein analoges Messsignal.
Der Geber kann ein Messumformer, Widerstandsgeber, Wider-
standsthermometer oder ein Thermoelement sein. Mit der
Funktion Messwertlinearisierung wird das analoge Eingangs-
signal in die gewünschte physikalische Einheit umgerechnet.
Der so erzeugte Messwert kann in der LC-Anzeige dargestellt
und auf max. 2 Grenzwerte überwacht werden. Grenzwert-
überschreitungen werden am Gerät permanent dargestellt. Ein
Analogausgang gibt den Messwert als Strom- oder Spannungs-
signal aus.
Angeschlossene Messumformer werden vom Gerät direkt mit
Hilfsenergie versorgt.
2. Montage und Installation
Einbauhinweise:
- Der Einbauort muss frei von Vibrationen sein.
- Die zulässige Umgebungstemperatur während des Mess-
betriebs beträgt -20...+60°C.
- Gerät vor Wärmeeinwirkung schützen.

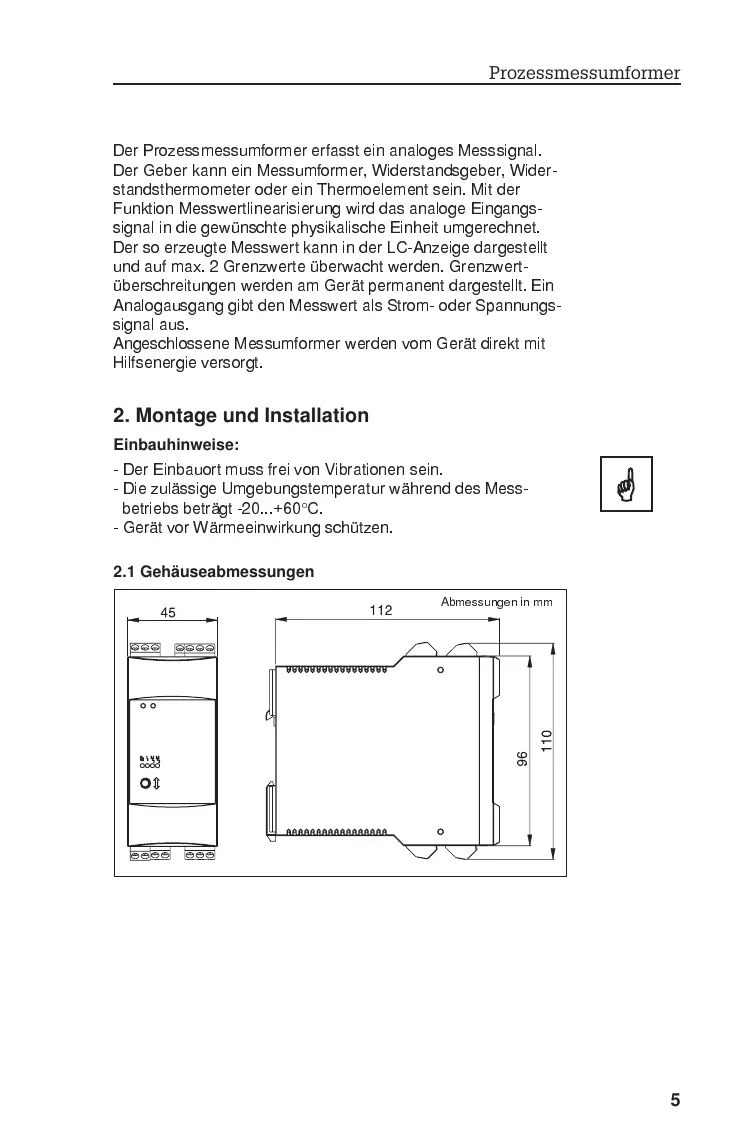

2.1 Gehäuseabmessungen
Abmessungen in mm
Prozessmessumformer
5
