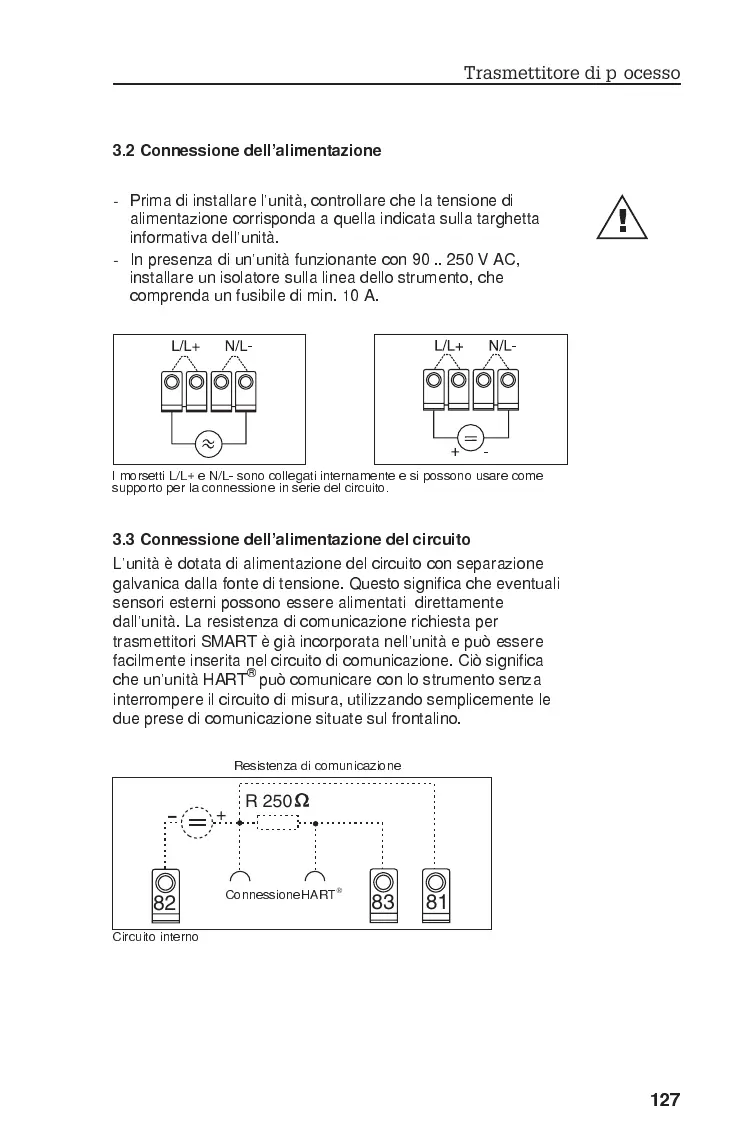

3.2 Connessione dellalimentazione
- Prima di installare lunità, controllare che la tensione di
alimentazione corrisponda a quella indicata sulla targhetta
informativa dellunità.
- In presenza di ununità funzionante con 90 .. 250 V AC,
installare un isolatore sulla linea dello strumento, che
comprenda un fusibile di min. 10 A.
3.3 Connessione dellalimentazione del circuito
Lunità è dotata di alimentazione del circuito con separazione
galvanica dalla fonte di tensione. Questo significa che eventuali
sensori esterni possono essere alimentati direttamente
dallunità. La resistenza di comunicazione richiesta per
trasmettitori SMART è già incorporata nellunità e può essere
facilmente inserita nel circuito di comunicazione. Ciò significa
che ununità HART
®
può comunicare con lo strumento senza
interrompere il circuito di misura, utilizzando semplicemente le
due prese di comunicazione situate sul frontalino.
I morsetti L/L+ e N/L- sono collegati internamente e si possono usare come
supporto per la connessione in serie del circuito.
+
-
82
83
81
R 250
Circuito interno
Resistenza di comunicazione
Conn essione HA RT

Trasmettitore di processo
 %
