3.4 Connessione di sensori esterni
Se si prevede la possibilità che si verifichino interferenze
elettriche sui cavi del segnale, raccomandiamo di utilizzare
ununità di protezione da sovratensioni. Per migliorare il
funzionamento e minimizzare le anomalie, si raccomanda di
collegare i morsetti non utilizzati come mostrato nei seguenti
schemi.
Le morsettiere non utilizzate non vengono mostrate negli
schemi di cablaggio.

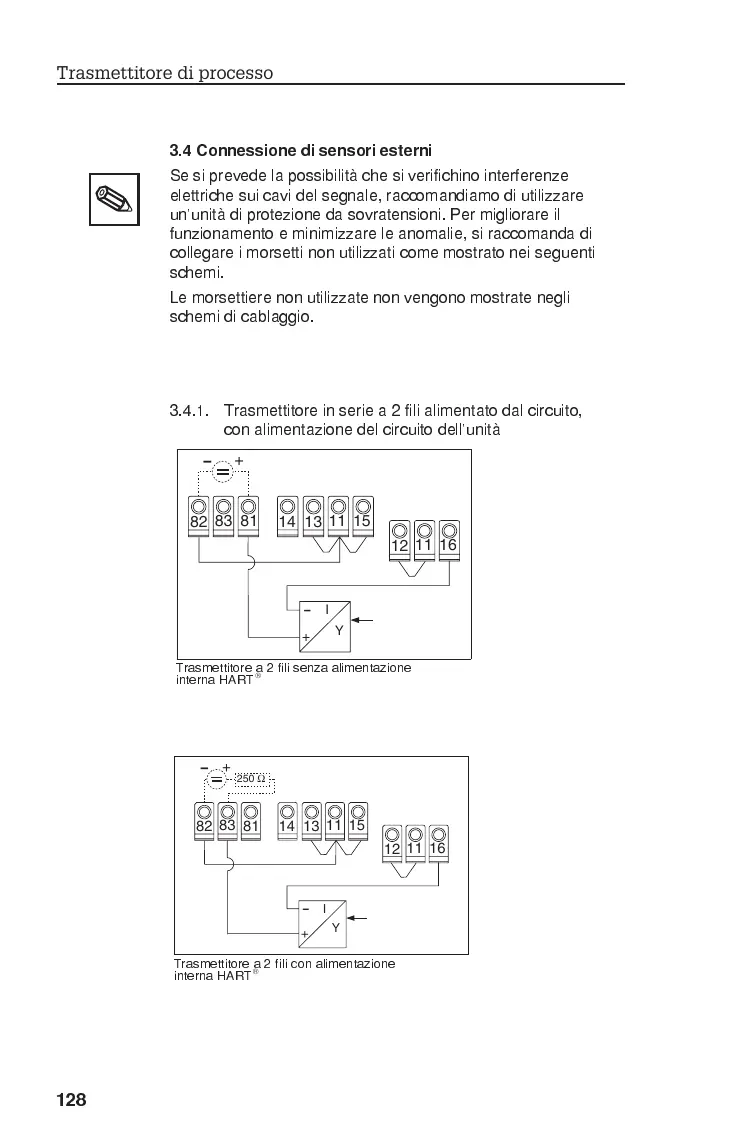

3.4.1. Trasmettitore in serie a 2 fili alimentato dal circuito,
con alimentazione del circuito dellunità
+
-
I
Y
14
15
11
13
16
11
12
83
82
250 Ω
81
-
+
Trasmettitore a 2 fili con alimentazione
inte rna HA RT

+
-
I
Y
14
15
11
13
16
11
12
83
82
81
-
+
Trasmettitore a 2 fili senza alimentazione
inte rna HA RT

Trasmettitore di processo
 &
