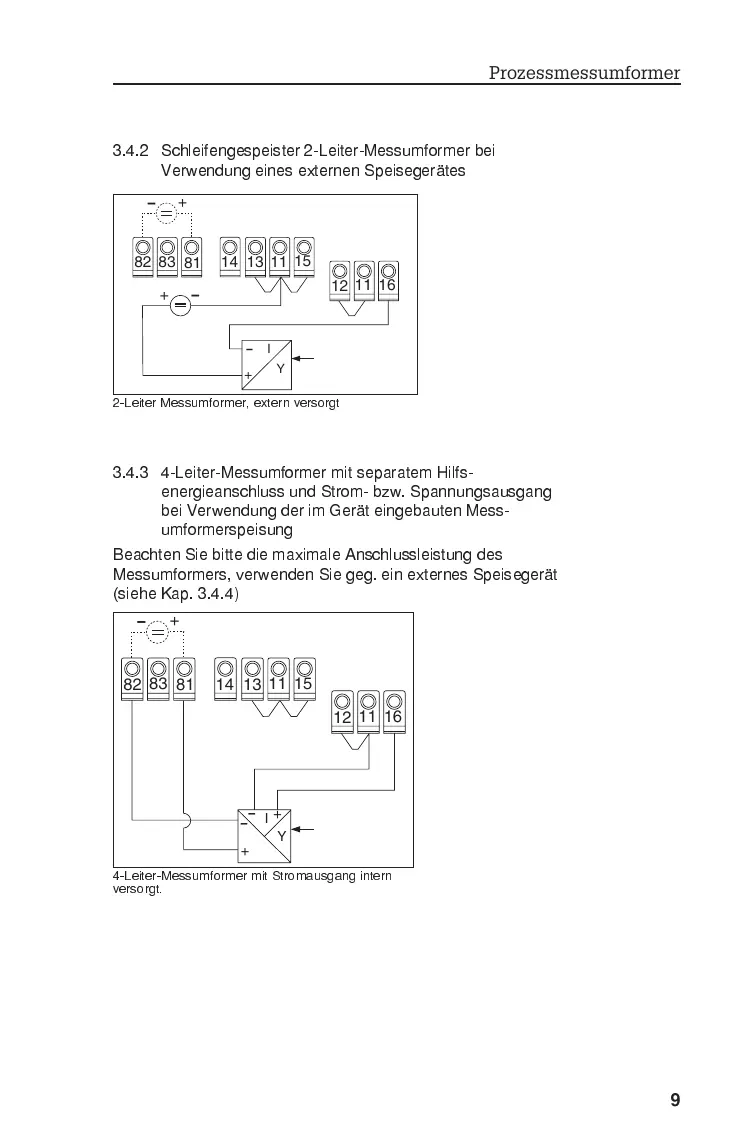

3.4.2 Schleifengespeister 2-Leiter-Messumformer bei
Verwendung eines externen Speisegerätes
3.4.3 4-Leiter-Messumformer mit separatem Hilfs-
energieanschluss und Strom- bzw. Spannungsausgang
bei Verwendung der im Gerät eingebauten Mess-
umformerspeisung
Beachten Sie bitte die maximale Anschlussleistung des
Messumformers, verwenden Sie geg. ein externes Speisegerät
(siehe Kap. 3.4.4)
+
-
I
Y
14
15
11
13
16
11
12
83
82
81
-
+
-
+
2-Leiter Messumformer, extern versorgt
+
+
-
-
I
Y
14
15
11
13
16
11
12
83
82
81
-
+
4-Leiter-Messumformer mit Stromausgang intern
versorgt.
