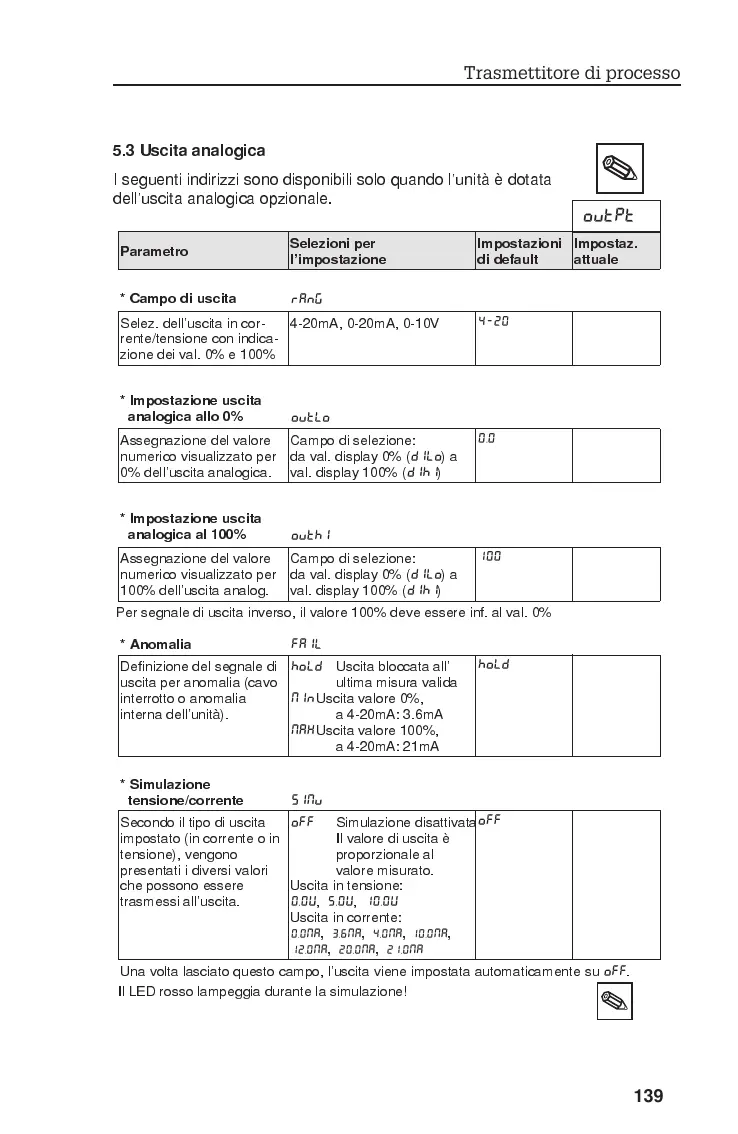

5.3 Uscita analogica
I seguenti indirizzi sono disponibili solo quando lunità è dotata
delluscita analogica opzionale.
Parametro
Selezioni per
limpostazione
Impostazioni
di default
Impostaz.
attuale
* Campo di uscita
RANG
Selez. delluscita in cor-
rente/tensione con indica-
zione dei val. 0% e 100%
4-20mA, 0-20mA, 0-10V
4-20
* Impostazione uscita
analogica allo 0%
OUTLO
Assegnazione del valore
numerico visualizzato per
0% delluscita analogica.
Campo di selezione:
da val. display 0% (
DILO )a
val. display 100% (
DIHI )
0,0
* Impostazione uscita
analogica al 100%
OUTHI
Assegnazione del valore
numerico visualizzato per
100% delluscita analog.
Campo di selezione:
da val. display 0% (
DILO )a
val. display 100% (
DIHI )
100
* Anomalia
FAIL
Definizione del segnale di
uscita per anomalia (cavo
interrotto o anomalia
interna dellunità).
HOLD Uscita bloccata all
ultima misura valida
MIN Uscita valore 0%,
a 4-20mA: 3.6mA
MAX Uscita valore 100%,
a 4-20mA: 21mA
HOLD
* Simulazione
tensione/corrente
SIMU
Secondo il tipo di uscita
impostato (in corrente o in
tensione), vengono
presentati i diversi valori
che possono essere
trasmessi alluscita.
OFF Simulazione disattivata
Il valore di uscita è
proporzionale al
valore misurato.
Uscita in tensione:
0,0V , 5,0V , 10,0V
Uscita in corrente:
0,0MA , 3,6MA , 4,0MA , 10,0MA ,
12,0MA , 20,0MA , 21,0MA
OFF
Una volta lasciato questo campo, luscita viene impostata automaticamente su OFF .
Il LED rosso lampeggia durante la simulazione!
OUTPT
Per segnale di uscita inverso, il valore 100% deve essere inf. al val. 0%
