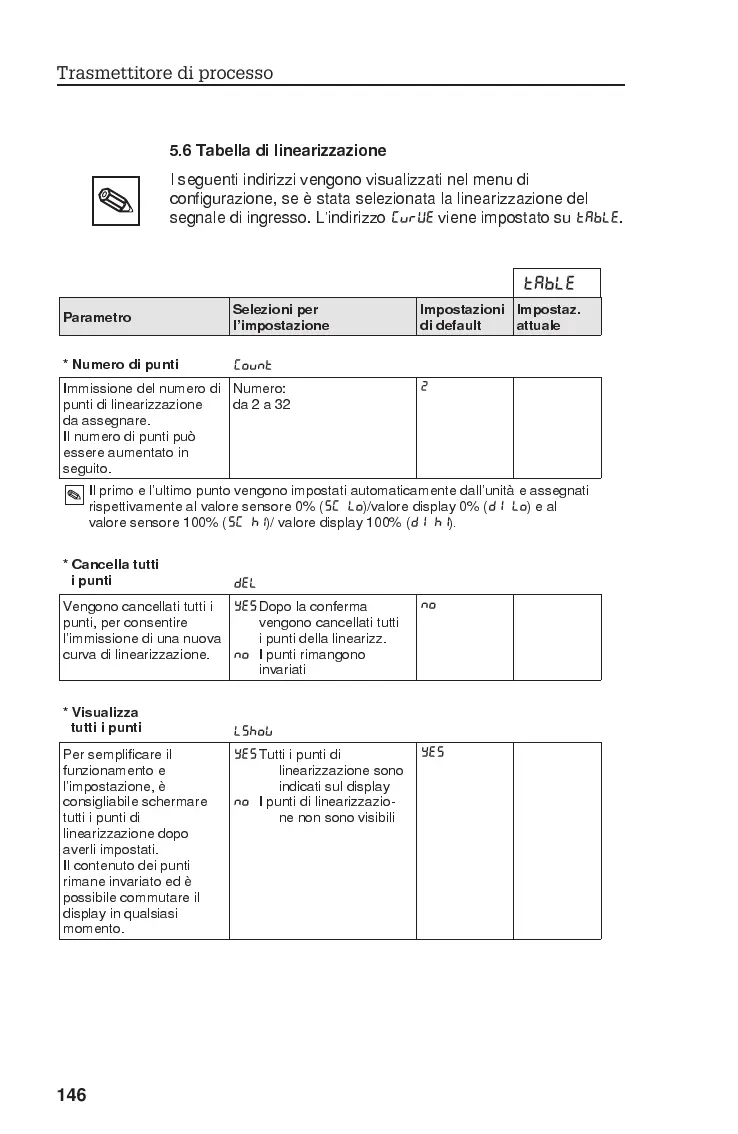

5.6 Tabella di linearizzazione
I seguenti indirizzi vengono visualizzati nel menu di
configurazione, se è stata selezionata la linearizzazione del
segnale di ingresso. Lindirizzo
CURVE
viene impostato su
TABLE
.
Parametro
Selezioni per
limpostazione
Impostazioni
di default
Impostaz.
attuale
* Numero di punti
COUNT
Immissione del numero di
punti di linearizzazione
da assegnare.
Il numero di punti può
essere aumentato in
seguito.
Numero:
da2a32
2
Il primo e lultimo punto vengono impostati automaticamente dallunità e assegnati
rispettivamente al valore sensore 0% (
SC LO
)/valore display 0% (
DI LO
)eal
valore sensore 100% (
SC H1
)/ valore display 100% (
DI HI
).
* Cancella tutti
i punti
DEL
Vengono cancellati tutti i
punti, per consentire
limmissione di una nuova
curva di linearizzazione.
YES
Dopo la conferma
vengono cancellati tutti
i punti della linearizz.
NO
I punti rimangono
invariati
NO
* Visualizza
tutti i punti
LSHOW
Per semplificare il
funzionamento e
limpostazione, è
consigliabile schermare
tutti i punti di
linearizzazione dopo
averli impostati.
Il contenuto dei punti
rimane invariato ed è
possibile commutare il
display in qualsiasi
momento.
YES
Tutti i punti di
linearizzazione sono
indicati sul display
NO
I punti di linearizzazio-
ne non sono visibili
YES
TABLE
