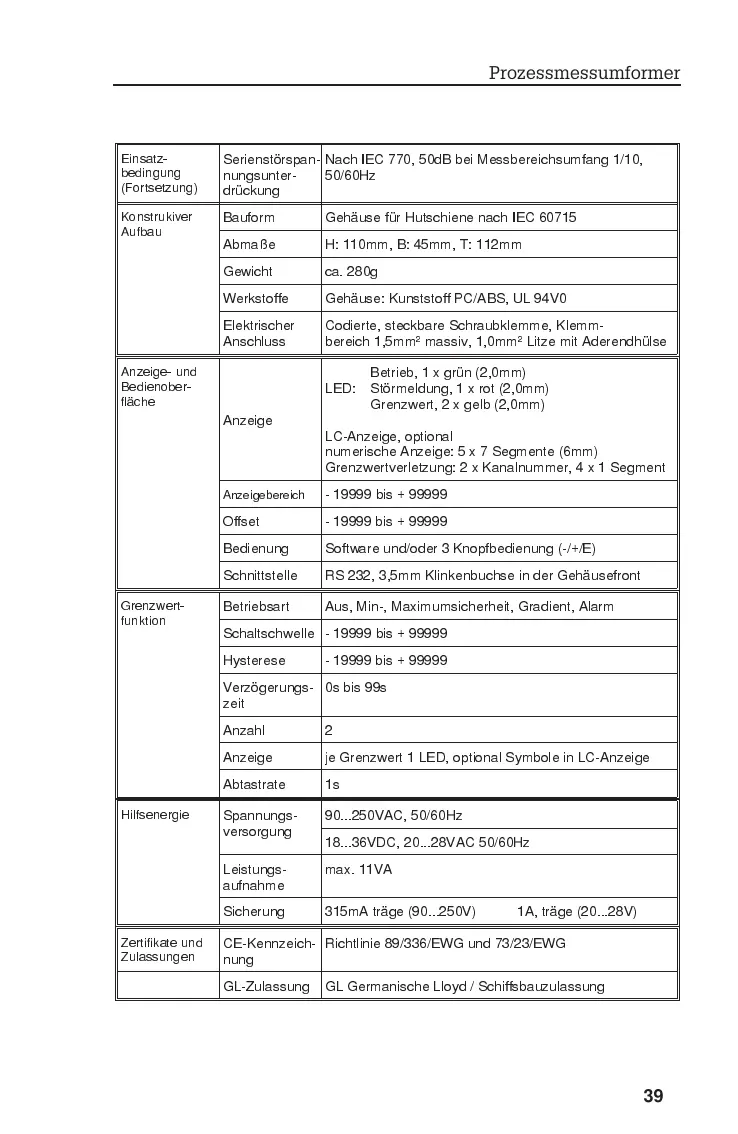

Einsatz-
bedingung
(Fortsetzung)
Serienstörspan-
nungsunter-
drückung
Nach IEC 770, 50dB bei Messbereichsumfang 1/10,
50/60Hz
Konstrukiver
Aufbau
Bauform Gehäuse für Hutschiene nach IEC 60715
Abmaße H: 110mm, B: 45mm, T: 112mm
Gewicht ca. 280g
Werkstoffe Gehäuse: Kunststoff PC/ABS, UL 94V0
Elektrischer
Anschluss
Codierte, steckbare Schraubklemme, Klemm-
bereich 1,5mm² massiv, 1,0mm² Litze mit Aderendhülse
Anzeige- und
Bedienober-
fläche
Anzeige
Betrieb, 1 x grün (2,0mm)
LED: Störmeldung, 1 x rot (2,0mm)
Grenzwert, 2 x gelb (2,0mm)
LC-Anzeige, optional
numerische Anzeige: 5 x 7 Segmente (6mm)
Grenzwertverletzung: 2 x Kanalnummer, 4 x 1 Segment
Anzeigebereich
- 19999 bis + 99999
Offset - 19999 bis + 99999
Bedienung Software und/oder 3 Knopfbedienung (-/+/E)
Schnittstelle RS 232, 3,5mm Klinkenbuchse in der Gehäusefront
Grenzwert-
funktion
Betriebsart Aus, Min-, Maximumsicherheit, Gradient, Alarm
Schaltschwelle - 19999 bis + 99999
Hysterese - 19999 bis + 99999
Verzögerungs-
zeit
0s bis 99s
Anzahl 2
Anzeige je Grenzwert 1 LED, optional Symbole in LC-Anzeige
Abtastrate 1s
Hilfsenergie
Spannungs-
versorgung
90...250VAC, 50/60Hz
18...36VDC, 20...28VAC 50/60Hz
Leistungs-
aufnahme
max. 11VA
Sicherung 315mA träge (90...250V) 1A, träge (20...28V)
Zertifikate und
Zulassungen
CE-Kennzeich-
nung
Richtlinie 89/336/EWG und 73/23/EWG
GL-Zulassung GL Germanische Lloyd / Schiffsbauzulassung
Prozessmessumformer
39
