5.3.1 Considerações da descarga eletrostática (ESD)
A V I S O
Dano potencial do instrumento. Componentes eletrônicos internos delicados podem ser danificados
devido à eletricidade estática, podendo resultar em degradação do desempenho ou em uma eventual
falha.
Consulte as etapas deste procedimento para evitar que a ESD danifique o instrumento:
• Encoste em uma superfície metálica aterrada, como o chassi de um instrumento, um conduíte ou
tubo metálico, para descarregar a eletricidade estática do corpo.
• Evite movimentação excessiva. Transporte componentes sensíveis a estática em recipientes ou
embalagens antiestáticas.
• Use uma pulseira conectada a um cabo aterrado.
• Trabalhe em uma área protegida de estática com revestimento antiestático no piso e na bancada.
5.3.2 Acesso elétrico
Conecte os cabos externos nos terminais de comunicações, relé ou módulo de entrada/saída, pelas
portas de acesso elétrico. Consulte Figura 4. Consulte Especificações na página 107 para obter os
requisitos de bitola do fio. Mantenha os plugues nas portas de acesso elétrico que não são
utilizadas.
Abra a porta para acessar as conexões elétricas. Consulte Figura 5 para obter uma visão geral da
elétrica.
O interruptor de energia é um disjuntor que corta automaticamente a alimentação principal da linha
de alimentação CA se ocorrer uma condição de sobrecorrente (curto-circuito, por exemplo) ou
sobretensão.

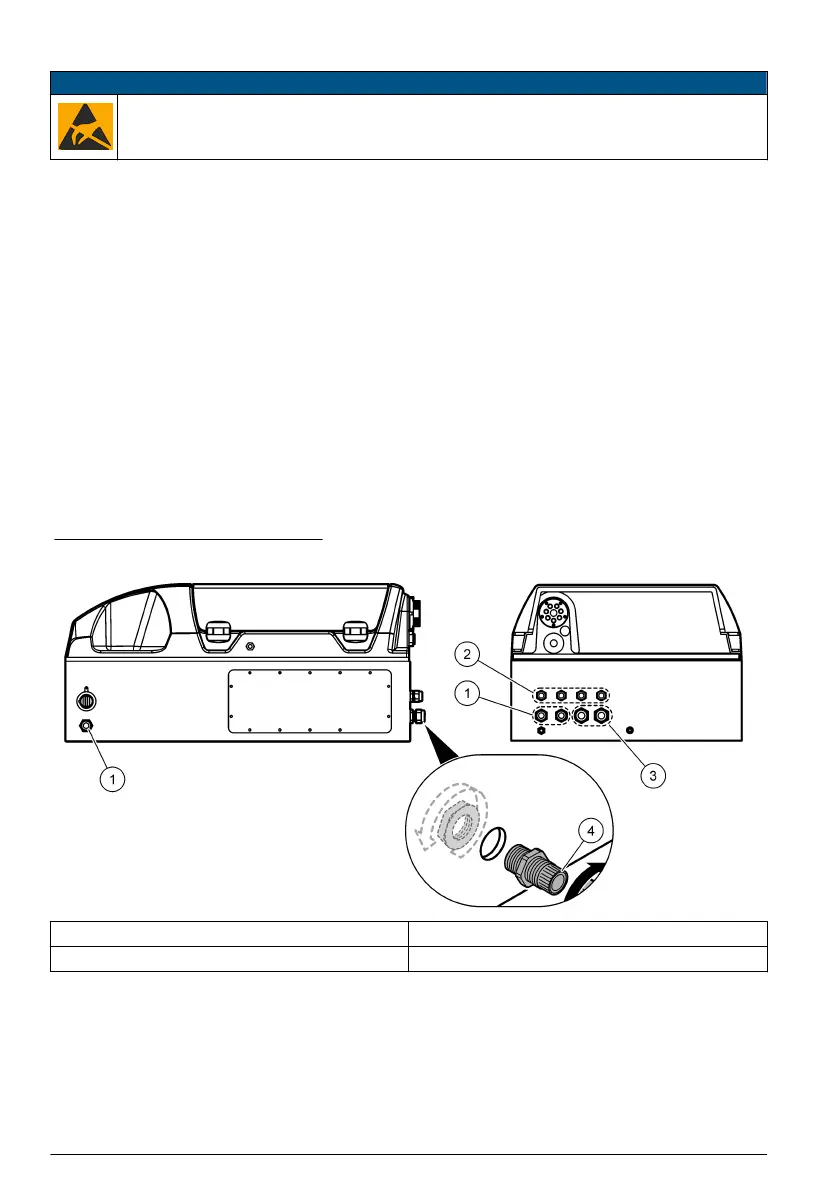

Figura 4 Portas de acesso elétrico
1 Prensa cabos M20 3 Prensa cabos M25
2 Prensa cabos M16 4 Plugue
118 Português
