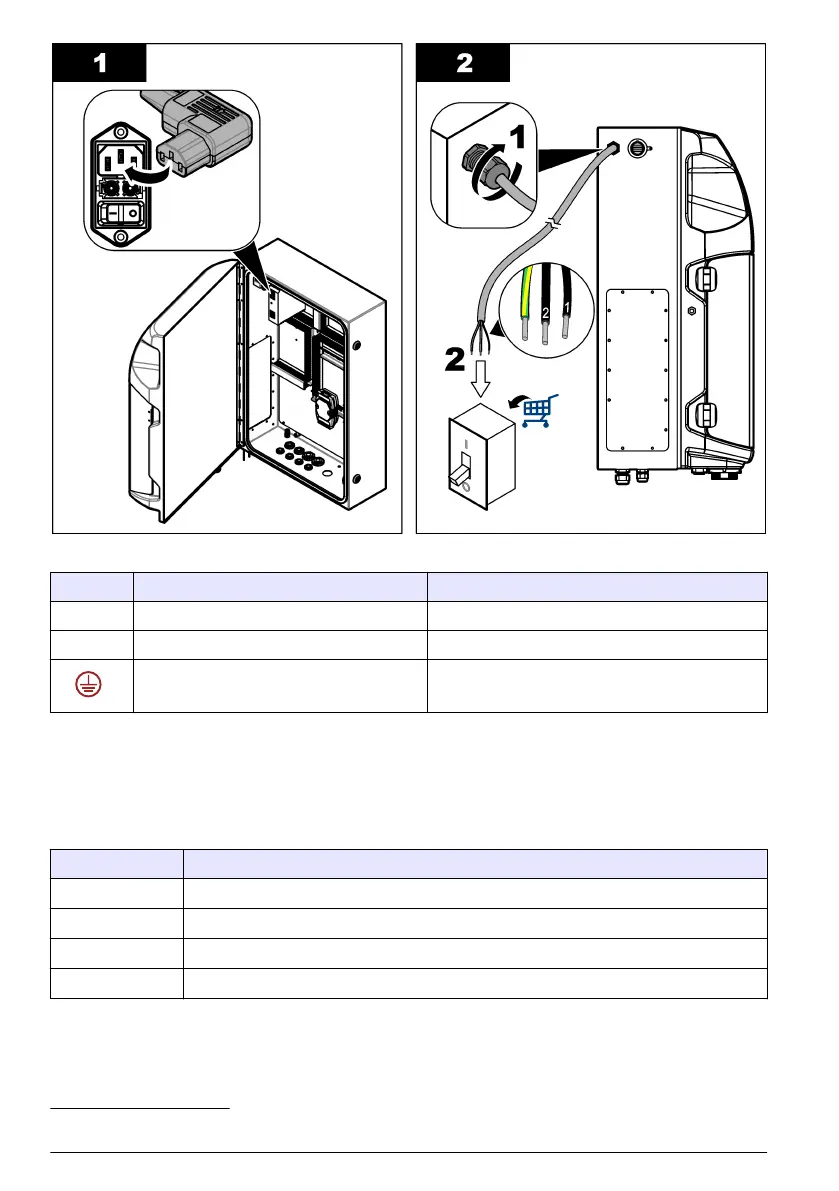

표 4 배선 정보-AC 전원
종단 설명 케이블
L 핫/라인(L) 1
N 뉴트럴(N) 2
보호용 어스 접지 (PE) 녹색 (노란색 줄무늬 포함)
5.3.4
신호 및 제어 케이블 연결
외부 장치를 신호 및 제어 종단에 연결합니다(예: 샘플 레벨 감지). 분석기에는 2개의 아날로그 출력, 5
개의 릴레이 접점, 4개의 디지털 출력, 4개의 디지털 입력이 있습니다. 그림 5 218 페이지 및 표 5의 내
용을 참조하십시오.
표 5 배선-신호 종단
핀 설명
AO1–AO2
5
아날로그 출력: 4–20mA, 유효 전류, 최대 부하 500Ω
FCT1–FCT5
자유 접점(디지털 출력): 릴레이 출력, 접점 부하 최대 24VDC, 0.5A
PCT1–PCT4
전원 접점(디지털 출력): 24VDC, 0.5A 출력
INP1–INP4
디지털 입력: 24VDC, 외부 무전위 접점을 이용한 트리거
5.3.5
Modbus 연결(옵션)
제조업체 웹 사이트의 세부 사용 설명서를 참조하십시오.
5
옵션 모듈을 사용하여 최대 10개의 아날로그 출력을 분석기에 추가할 수 있습니다.
220
한국어
