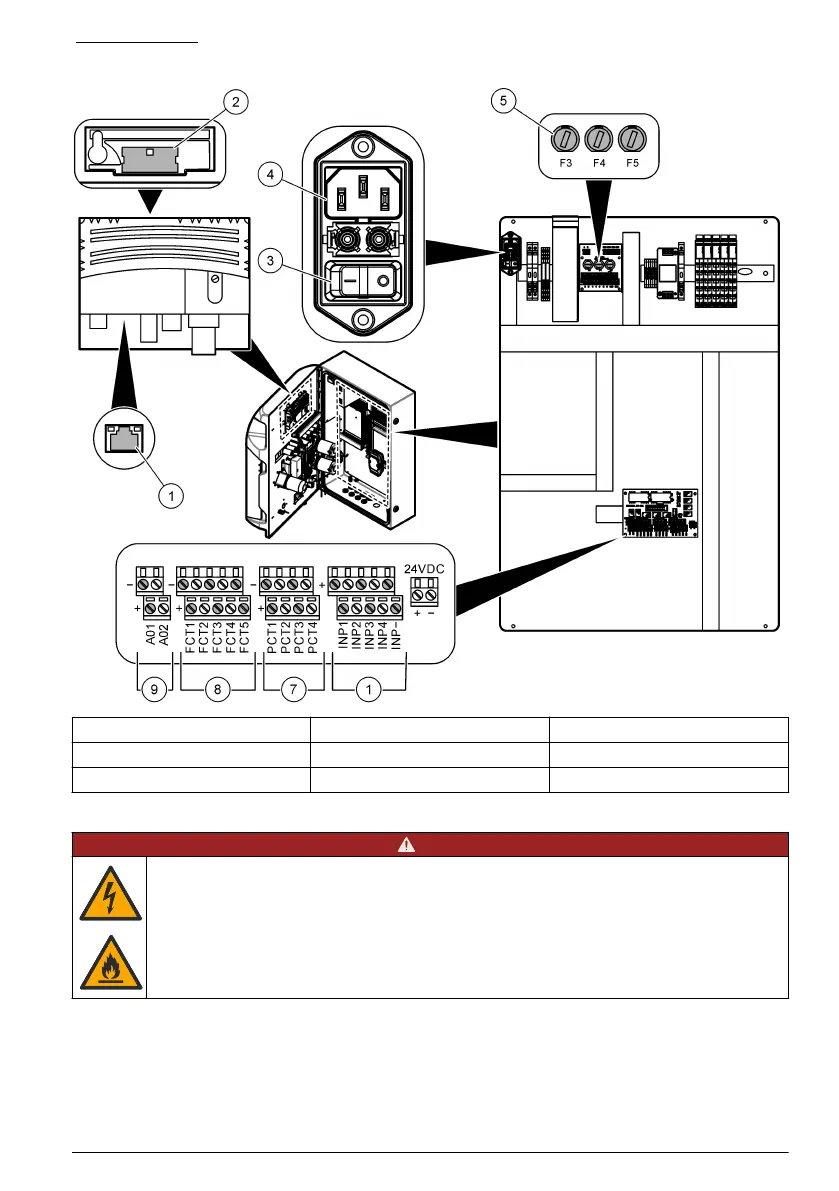

图
5
电气概览图
1
以太网连接
4
电源插座
7
电源触点（数字输出）
2
电池盖
5
保险丝
8
无源触点（数字输出）
3
电源开关
6
数字输入
9
模拟输出端
5.3.3
连接到交流电源
危
险
确保提供的电线满足适用的国家
/
地区规范的要求。
使用随附的交流电源线连接至交流电源。确保电源线路中装有电流容量充足的断路器。
用电源线安装
•
使用具有适当额定值的开关和保护性接地将电源线连接到配电箱。
•
通过电缆接头（应力消除装置）进行连接，以便牢固地固定电源电缆并在拧紧时密封外壳
.
•
按照当地、州或国家的电气规范连接设备。
中文
153
152
154
