5.3.1 Remarques relatives aux décharges électrostatiques (ESD)
A V I S
Dégât potentiel sur l'appareil. Les composants électroniques internes de l'appareil peuvent être
endommagés par l'électricité statique, qui risque d'altérer ses performances et son fonctionnement.
Reportez-vous aux étapes décrites dans cette procédure pour éviter d'endommager l'appareil par
des décharges électrostatiques.
• Touchez une surface métallique reliée à la terre (par exemple, le châssis d'un appareil, un conduit
ou un tuyau métallique) pour décharger l'électricité statique de votre corps.
• Evitez tout mouvement excessif. Transportez les composants sensibles à l'électricité statique dans
des conteneurs ou des emballages antistatiques.
• Portez un bracelet spécial relié à la terre par un fil.
• Travaillez dans une zone à protection antistatique avec des tapis de sol et des sous-mains
antistatiques.
5.3.2 Entrées électriques
Connectez des câbles externes aux bornes de communications, de relais ou de modules
d'entrée/sortie à l'aide des ports d'entrée électrique. Reportez-vous à la Figure 4. Reportez-vous aux
Caractéristiques à la page 37 pour connaître le calibre des fils requis. Gardez les bouchons dans les
ports d'entrée électrique qui ne sont pas utilisés.
Ouvrez la porte pour accéder aux connexions électriques. Reportez-vous à la Figure 5 pour une
présentation électrique.
L'interrupteur marche/arrêt est un disjoncteur qui coupe automatiquement l'alimentation principale de
la ligne d'alimentation CA si une surintensité (un court-circuit par exemple) ou une surtension se
produit.

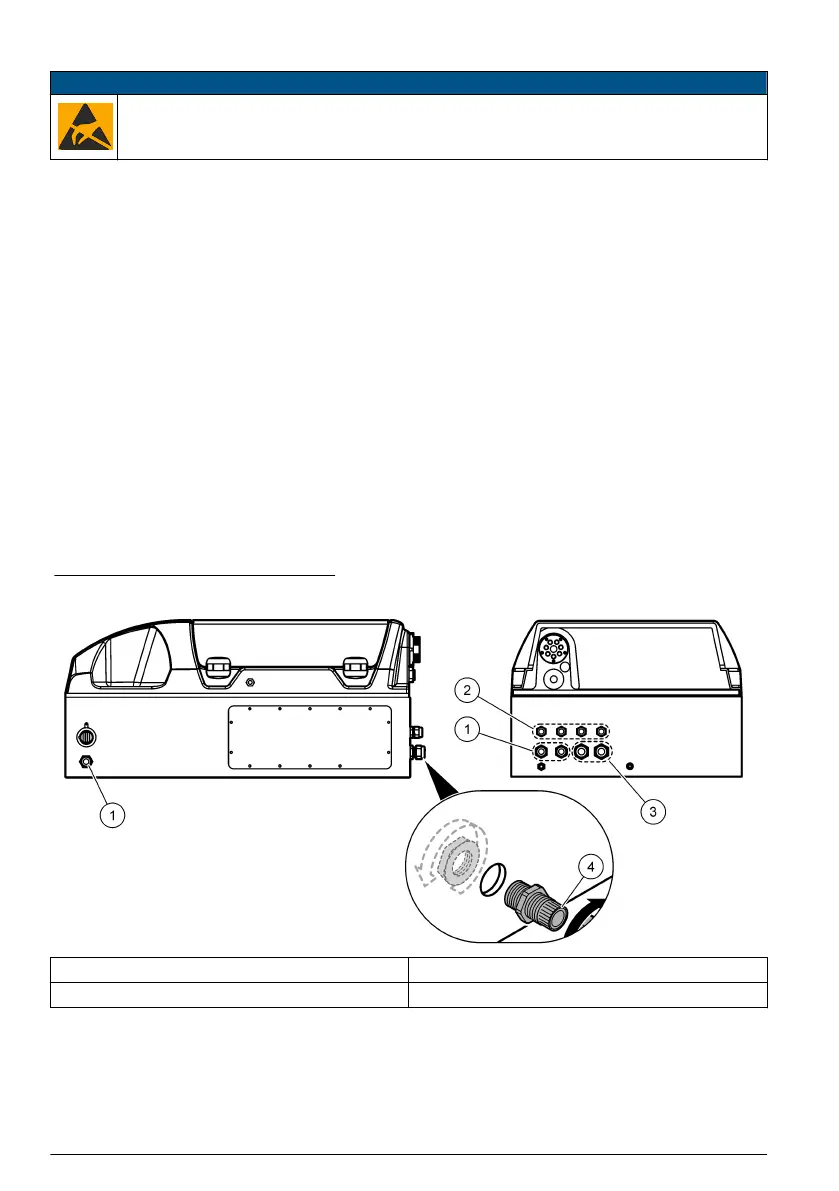

Figure 4 Orifices d'entrée électrique
1 Connexions M20 3 Connexions M25
2 Connexions M16 4 Bouchon
