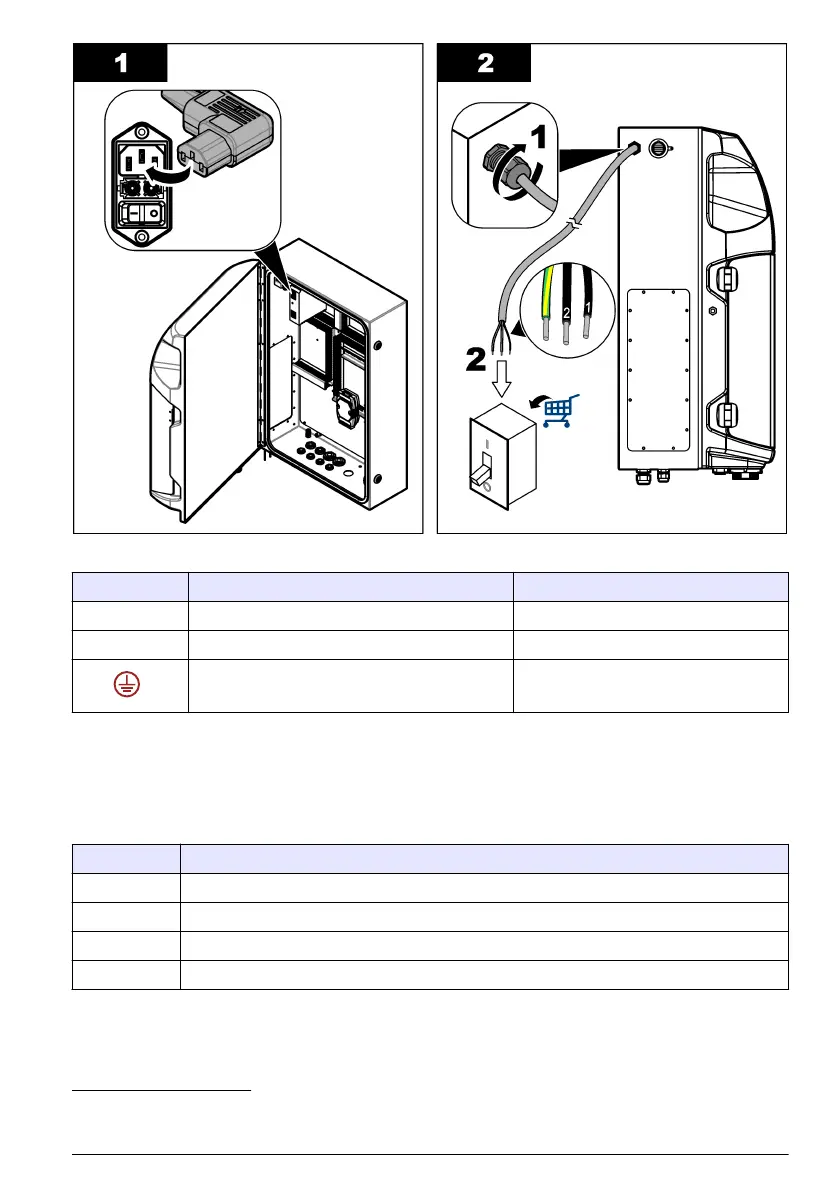

Tabela 4 Informações sobre a fiação: alimentação CA
Terminal Descrição Cabo
L Quente/Linha (L) 1
N Neutro (N) 2
Aterramento de proteção (PE) Verde com listra amarela
5.3.4 Conectar os cabos de sinal e controle
Conecte os dispositivos externos aos terminais de sinal e controle (por exemplo, detecção de nível
da amostra). O analisador tem duas saídas analógicas, cinco contatos de relé, quatro saídas digitais
e quatro entradas digitais. Consulte a Figura 5 na página 119 e a Tabela 5.
Tabela 5 Fiação: terminais de sinal
Pin Descrição
AO1–AO2
5
Saídas analógicas: 4 a 20 mA, corrente ativa, carga máxima 500 Ω
FCT1–FCT5 Contatos livres (saída digital): saída de relé, carga máxima do contato 24 VCC, 0,5 A
PCT1–PCT4 Contatos de energia (saídas digitais): 24 VCC, saída 0,5 A
INP1–INP4 Entradas digitais: 24 VCC, trigger com contato livre de potencial externo
5.3.5 Conexão Modbus (opcional)
Consulte o manual do usuário completo no site do fabricante.
5
Módulos opcionais estão disponíveis para adicionar um máximo de 10 saídas analógicas ao
analisador.
Português 121
