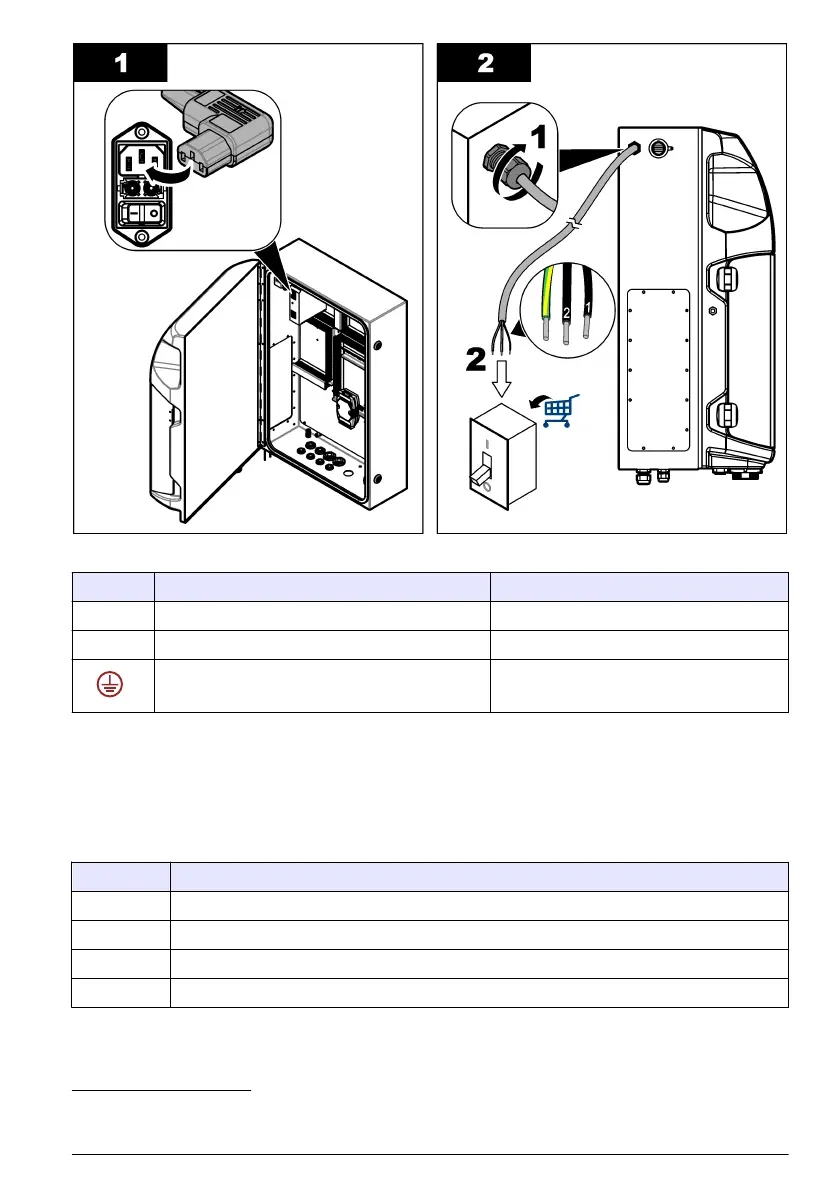

Tableau 4 Informations de câblage : alimentation CA
Borne Description Câble
L Ligne (L) 1
N Neutre (N) 2
Mise à la terre de protection (PE) Vert avec des bandes jaunes
5.3.4 Connexion des câbles de signal et de commande
Connectez des périphériques externes aux entrées de signal et de commande (p. ex. la détection du
niveau de l'échantillon). L'analyseur est équipé de deux sorties analogiques, cinq contacts de relais,
quatre sorties numériques et quatre entrées numériques. Reportez-vous aux sections Figure 5
à la page 49 et Tableau 5.
Tableau 5 Câblage—entrées de signal
Broche Description
AO1–AO2
5
Sorties analogiques : 4-20 mA, courant actif, charge maximale 500 Ω
FCT1–FCT5 Contacts libres (sortie numérique) : sortie de relais, charge de contact maximale 24 V CC, 0,5 A
PCT1–PCT4 Contacts de puissance (sorties numériques) : sortie 24 V CC, 0,5 A
INP1–INP4 Entrées numériques : 24 V CC, déclenchement avec contact externe sans potentiel
5.3.5 Connexion ModBus (facultative)
Consultez le manuel d'utilisation complet sur le site Web du fabricant.
5
Des modules sont disponibles en option pour ajouter un maximum de 10 sorties analogiques à
l'analyseur.
Français 51
