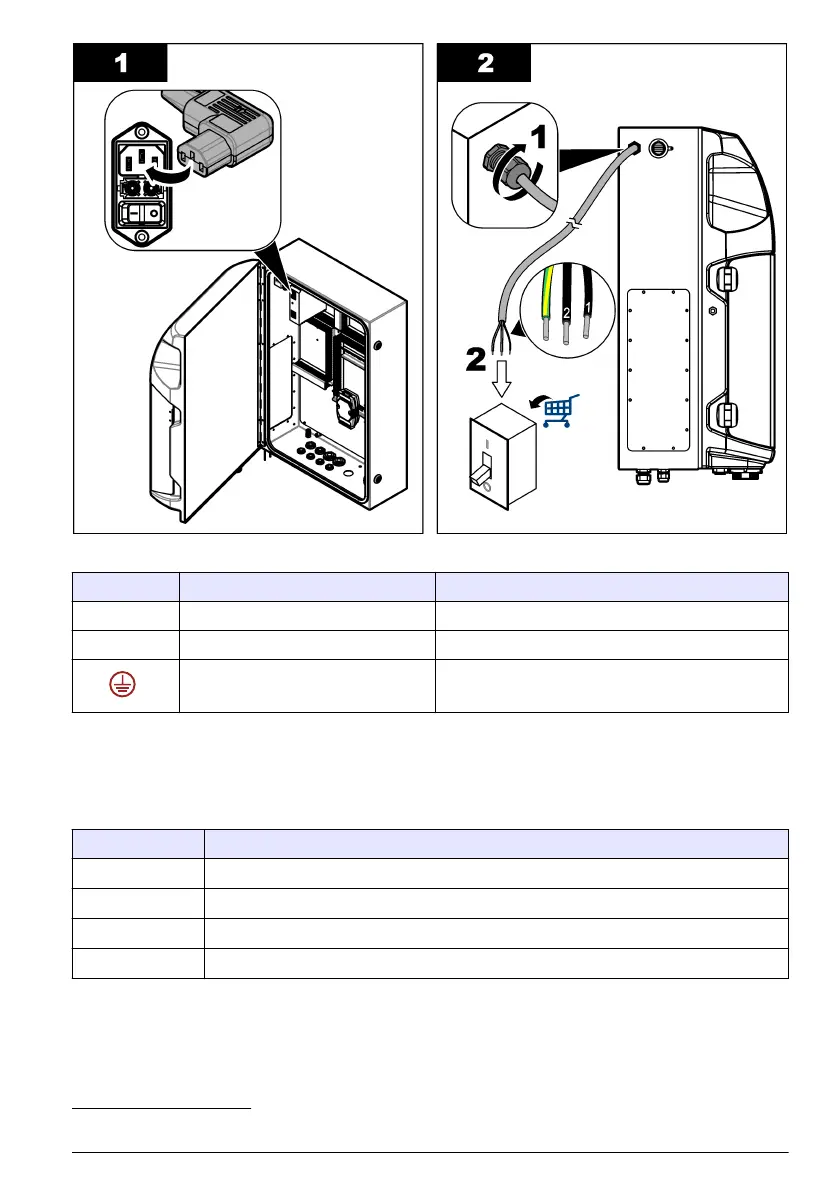

表 4 接线信息 — 交流电源
端子 说明 线缆
L 火线 (L) 1
N 零线 (N) 2
保护接地 (PE) 带有黄色条纹的绿色
5.3.4
连接信号电缆和控制电缆
将外部设备连接至信号终端和控制终端(如:样品液位检测)。该分析仪有两路模拟输出、五个继电
器触点、四路数字输出和四路数字输入。请参阅 图 5 第 153 页 和 表 5。
表 5 接线 — 信号终端
引脚 说明
AO1–AO2
5
模拟输出:4–20 mA,有功电流,最大负载 500 Ω
FCT1–FCT5
无源触点(数字输出):继电器输出,最大触点负载 24 VDC/0.5 A
PCT1–PCT4
电源触点(数字输出):24 VDC,0.5 A 输出
INP1–INP4
数字输入:24 VDC,通过外部无源触点触发
5.3.5
Modbus 连接(可选)
请参阅制造商网站上提供的扩展版用户手册。
5
提供可选模块,最多可为分析仪增加 10 路模拟输出。
