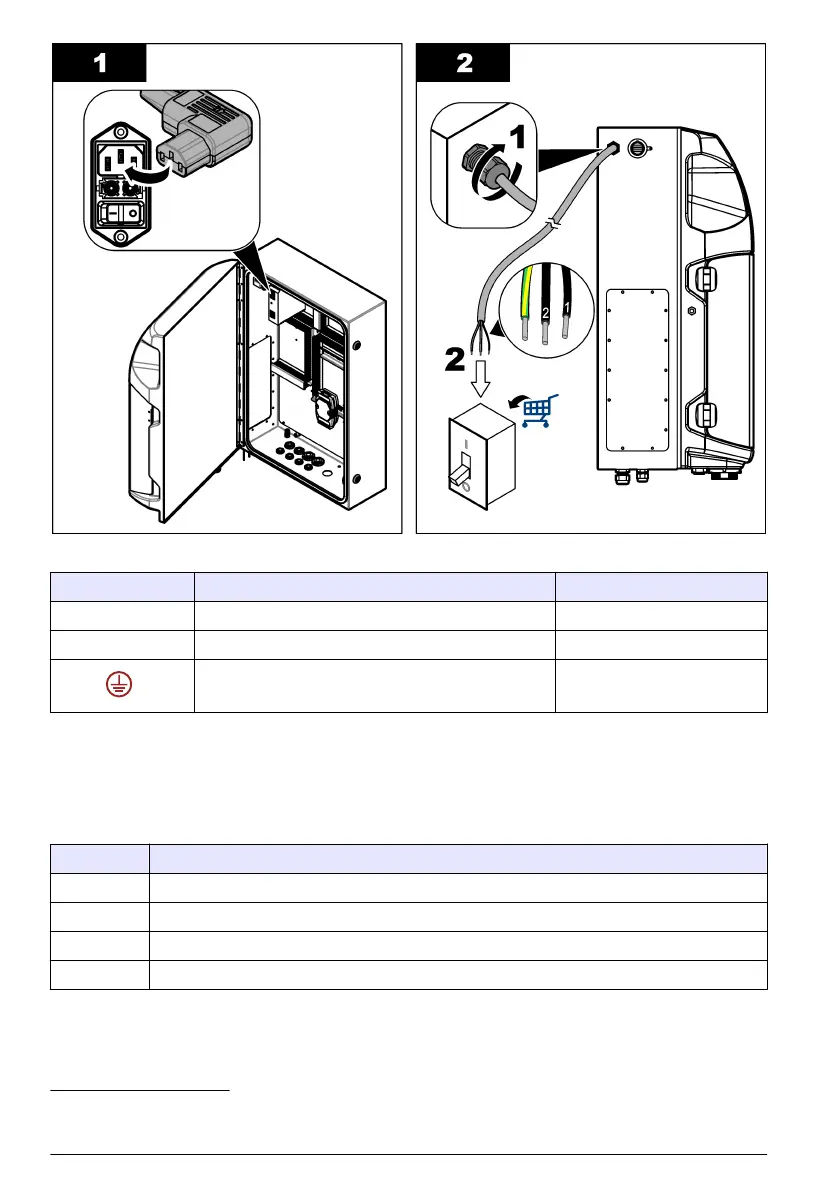

Tabla 4 Información sobre el cableado: alimentación de CA
Terminal Descripción Cable
L Línea/caliente (L) 1
N Neutro (N) 2
Protección de toma a tierra(PE) Verde y amarillo
5.3.4 Conexión de los cables de señal y control
Conecte dispositivos externos a los terminales de señal y control (p. ej., detección de nivel de
muestras). El analizador cuenta con dos salidas analógicas, cinco contactos de relé, cuatro salidas
digitales y cuantro entradas digitales. Consulte Figura 5 en la página 84 y Tabla 5.
Tabla 5 Cableado: terminales de señal
Patilla Descripción
AO1–AO2
5
Salidas analógicas: 4-20 mA, corriente activa, 500 Ω de carga máxima
FCT1–FCT5 Contactos libres (salida digital): salida de relé, 24 V de CC de carga máxima de contacto, 0,5 A
PCT1–PCT4 Contactos de alimentación (salidas digitales): 24 V de CC, salida de 0,5 A
INP1–INP4 Entradas digitales: 24 V de CC, activación mediante contacto externo sin potencial
5.3.5 Conexión Modbus (opcional)
Consulte la versión ampliada del manual del usuario disponible en la página web del fabricante.
5
Hay disponibles módulos opciones para añadir un máximo de 10 salidas analógicas al
analizador.
86 Español
