電源コードの取り付け
•
電源コードを、適切な定格スイッチと保護アースを備えた電気ボックスに接続します。
•
コンジットをケーブルグランド
(
ストレインリリーフ
)
に通して接続します。ケーブルグランド
(
ストレインリリーフ
)
を締めたときに電源ケーブルをしっかりと固定し、筐体を密閉するためで
す。
•
地域、州または国の電気規格に従って装置を接続します。
仕様
173
ページにある電源要件を参照してください。分析装置には、切換なしの専用回路が必要で
す。誤って分析装置への電力供給が途絶えるのを防ぐために、
他の装置へも電力供給する回路には分
析装置を接続しないでください。次の手順に従って
AC
電源に接続します。
1.
分析装置を開きます。
アナライザのドアを開く
182
ページ
を参照してください。
2.

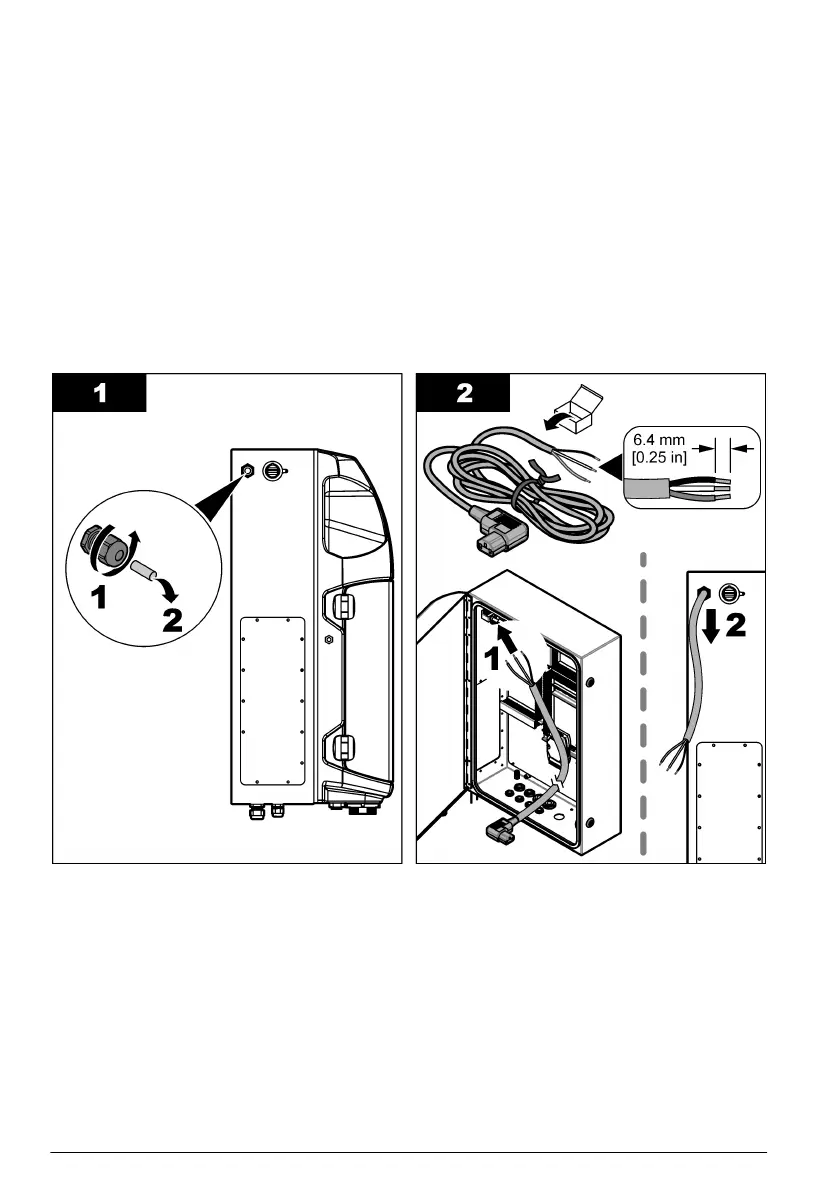

電源コードを
AC
電源コード用のストレインリリーフ継手に通します。図解手順と
表
4
を参照し
てください。
3.
張力緩和のフィッティング部を締め付けます。
4.
分析装置を閉じます。
186
日本語
185
187
