Połączenia
3

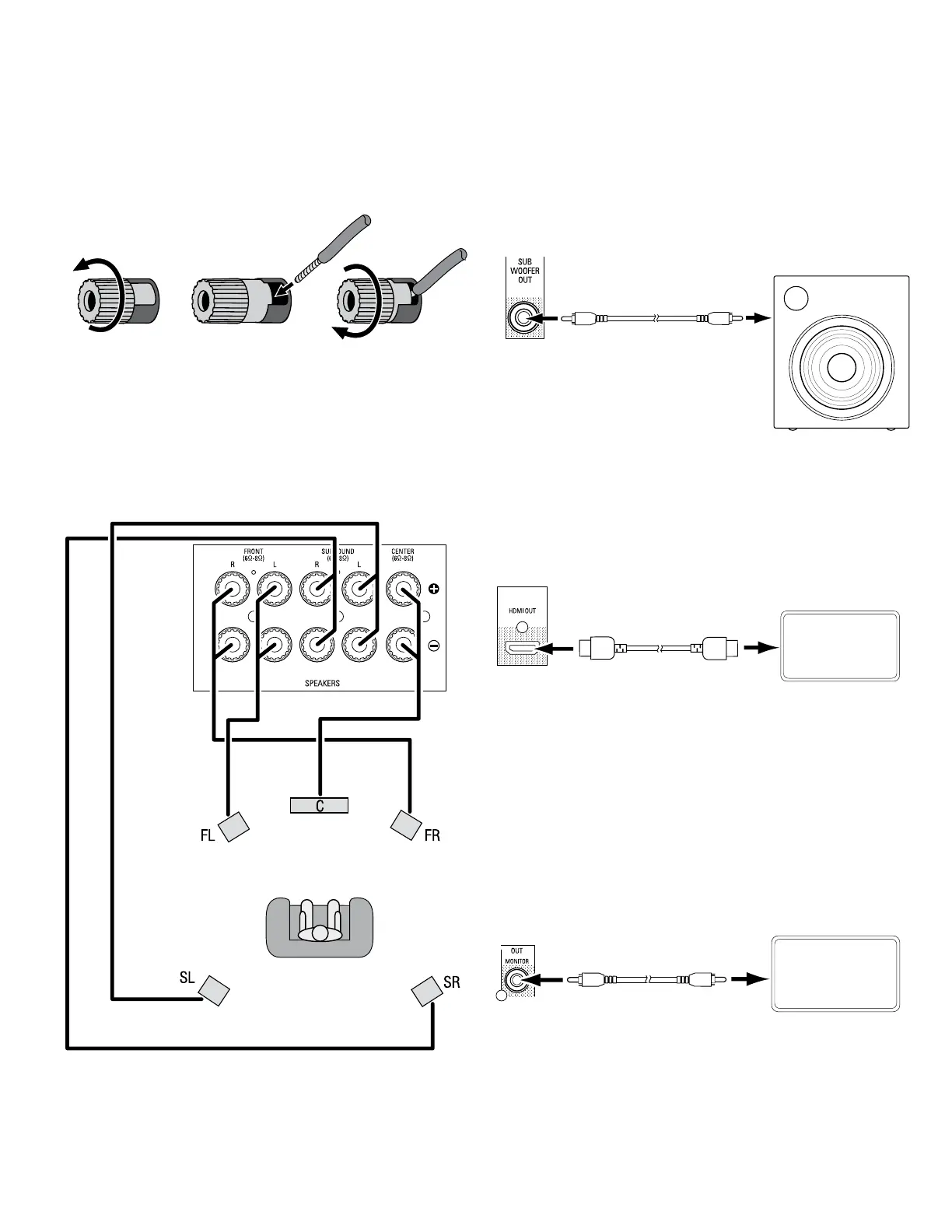

Podłączanie głośników
Korzystanie ze złączy zaciskowych głośników odbiornika AVR:
1. Odkręcić nakrętkę. 2. Włożyć nieizolowaną żyłę. 3. Dokręcić nakrętkę.
Zawsze należy podłączać zacisk (+) odbiornika AVR do zacisku (+) głośnika (zwykle koloru
czerwonego), a zacisk (–) odbiornika – do zacisku (–) głośnika (zwykle koloru czarnego).
WAŻNE: Upewnić się, że nieizolowane żyły (+) i (–) nie stykają się ze sobą ani z zaciskami
o przeciwnej polaryzacji. Stykające się żyły mogą powodować zwarcie, co może doprowadzić
do uszkodzenia odbiornika AVR.
Podłączyć głośniki w sposób pokazany na rysunku poniżej.
Podłączanie głośnika niskotonowego
Do podłączenia głośnika niskotonowego do wyjścia Pre-Out odbiornika AVR należy użyć
pojedynczego kabla audio RCA. Informacje na temat podłączania głośnika niskotonowego
znajdują się w jego instrukcji obsługi.
Pojedynczy kabel audio RCA
(nie należy do zestawu)
Zasilany głośnik
niskotonowy
Złącze odbiornika
AVR dla głośnika
niskotonowego
Podłączanie telewizora lub ekranu
Złącze HDMI Monitor Out
Jeśli telewizor posiada złącze HDMI i podłączone są do niego urządzenia źródłowe wideo
HDMI, do podłączenia telewizora do złącza HDMI Monitor Out odbiornika AVR należy
użyć kabla HDMI (nie należy do zestawu). Zapewni to najlepszą możliwą jakość obrazu.
TV
Kabel HDMI
(nie należy do zestawu)
Złącze HDMI
Monitor Out
odbiornika AVR
Kompozytowe złącze wideo Monitor Out
Jeśli telewizor nie posiada złącza HDMI lub posiada takie złącze,
, do połączenia
złącza kompozytowego telewizora ze złączem kompozytowym Monitor Out odbiornika AVR
należy użyć kompozytowego kabla wideo (nie należy do zestawu).
WAŻNE: Menu ekranowe odbiornika AVR (OSD) wyświetlane jest wyłącznie przy
połączeniu poprzez złącze kompozytowe Monitor Out. W przypadku chęci skorzystania
z menu OSD odbiornika AVR należy podłączyć telewizor poprzez kompozytowe złącze
Monitor Out, nawet jeśli do odbiornika AVR nie będą podłączane żadne źródłowe
urządzenia wideo o wyjściach kompozytowych.
TV
Kompozytowy kabel wideo
(nie należy do zestawu)
Złącze
kompozytowe
Monitor Out
odbiornika AVR
AVR 700, AVR 70, AVR 70C
