Harman Kardon AVR 70 Quick Start Guide

Anslutningar och installation

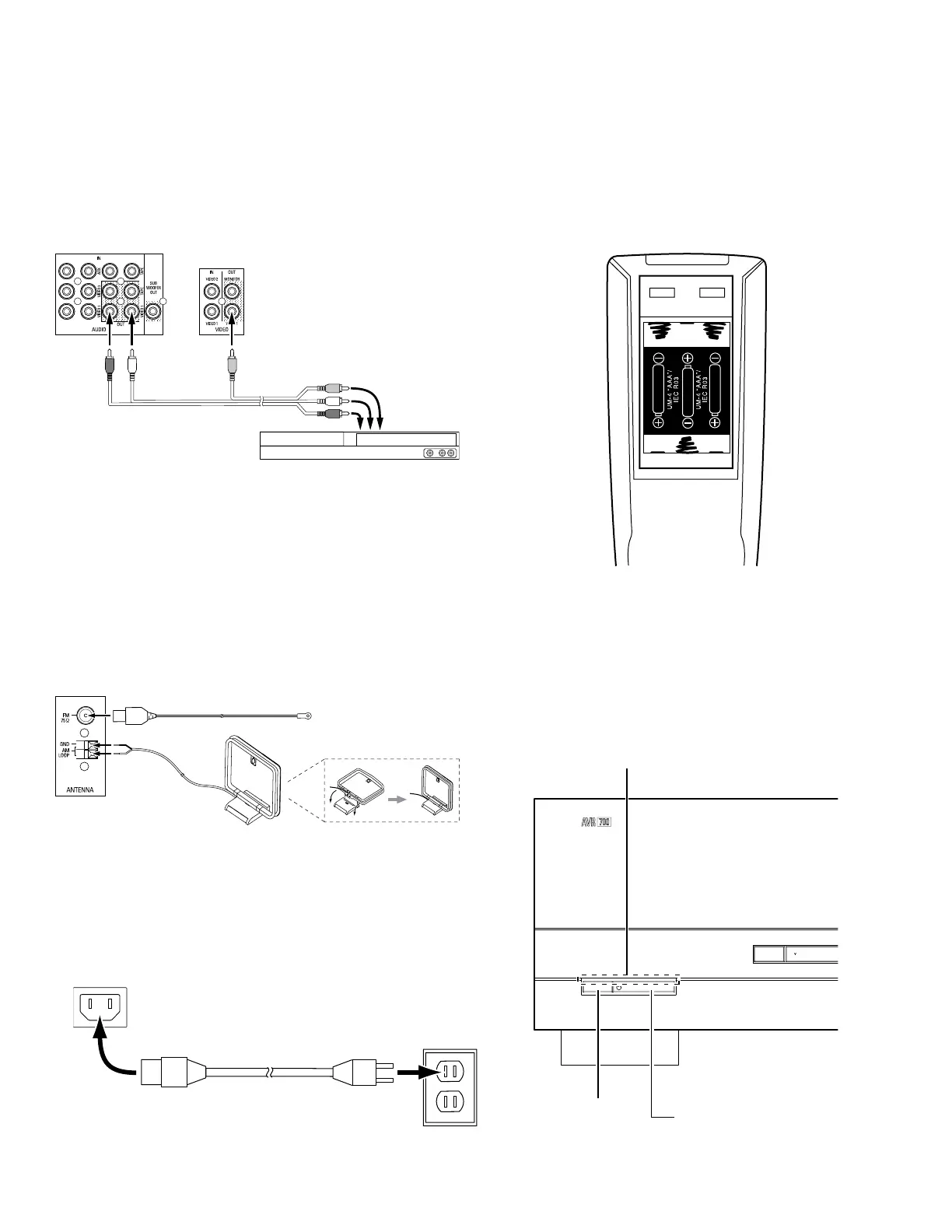

Videoinspelare
Anslut en analog ingång från videoinspelaren till ljud-/videomottagarens kompositvideo-
utgång och ljudingångar för video 1 till ljud-/videomottagarens analoga ljudutgångar för
video 1. Du kan spela in kompositvideons insignal för video 2.
Till analoga
ingångar för
inspelning av
ljud/bild
Ljud-/videomottagarens
in-/utgångar för ljud
Analog
Kabel till analoga
ljud-/videoutgångar
(medföljer ej)
Ljud-/videomottagarens
in-/utgångar för bild
Anslut radioantennerna
• Anslut den medföljande FM-antennen till ljud-/videomottagarens antennutgång FM 75Ω.
För att få bästa mottagning ska FM-antennen placeras så långt ifrån ljud-/videomottagaren
som möjligt.
• Böj och fäll upp basen till den medföljande AM-antennen enligt illustrationen och anslut
antennkablarna till ljud-/videomottagarens AM- och jordningsuttag (GND). Rotera antennen
om det behövs för att hålla bakgrundsbrus till ett minimum.
AM-antenn
(medföljer)
Böj- och hopfällbar bas
Ljud-/videomottagarens
antenningångar
FM-antenn (medföljer)
Nätanslutning
Anslut nätsladden till ljud-/videomottagarens nätströmingång och sedan till ett fungerande
eluttag. VIKTIGT: Innan du ansluter nätsladden bör du se till att växelspänningen, som du hittar
på ljud-/videomottagarens bakre panel, överensstämer med växelspänningen som används i
det land du benner dig.
Eluttag
Ljud-/videomottagarens
nätsladdsingång
Nätsladd
(medföljer)
Sätta i batterierna i fjärrkontrollen
Ta bort batteriluckan på fjärrkontrollen, sätt in de tre medföljande AAA-batterierna så
som visas i illustrationen, och sätt tillbaka batteriluckan.
OBS! Ta bort den skyddande plasten från ljud-/videomottagarens främre panel så att den
inte hindrar fjärrkontrollens signaler.
Starta ljud-/videomottagaren
1. Sätt ljud-/videomottagarens huvudströmbrytare på On. (Standbyindikatorn börjar lysa gult.)
2. Tryck på den främre panelens On-/standbyknapp.
Stereo
Power
Surr.Select
Huvudströmbrytare
Standbyindikator
Påslagnings-/standbyknapp
6
AVR 700, AVR 70, AVR 70C

Harman Kardon AVR 70 Specifications

General

Impedance	75 Ω
Frequency range	10 - 100000 Hz
Input sensitivity	200 mV
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	95 dB
Total Harmonic Distortion (THD)	0.1 %
Power output per channel (20-20KHz@8 Ohm)	75 W
HDMI in	3
Line-in	Yes
Audio (L/R) in	1
Digital audio optical in	2
Connectivity technology	Wired
Speakers connectivity type	-
Ethernet LAN	No
AM band range	520 - 1720 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Product color	Black
Audio decoders	Dolby TrueHD, DTS-HD Master Audio
Volume control	Digital
Apple docking compatibility	Not supported
AC input voltage	220 V
AC input frequency	50 Hz
Power consumption (standby)	0.5 W
Power consumption (typical)	280 W
Cables included	AC

Weight and Dimensions

Depth	330 mm
Width	440 mm
Height	125 mm
Weight	9100 g
