Harman Kardon AVR 70 Quick Start Guide

Anslutningar
4

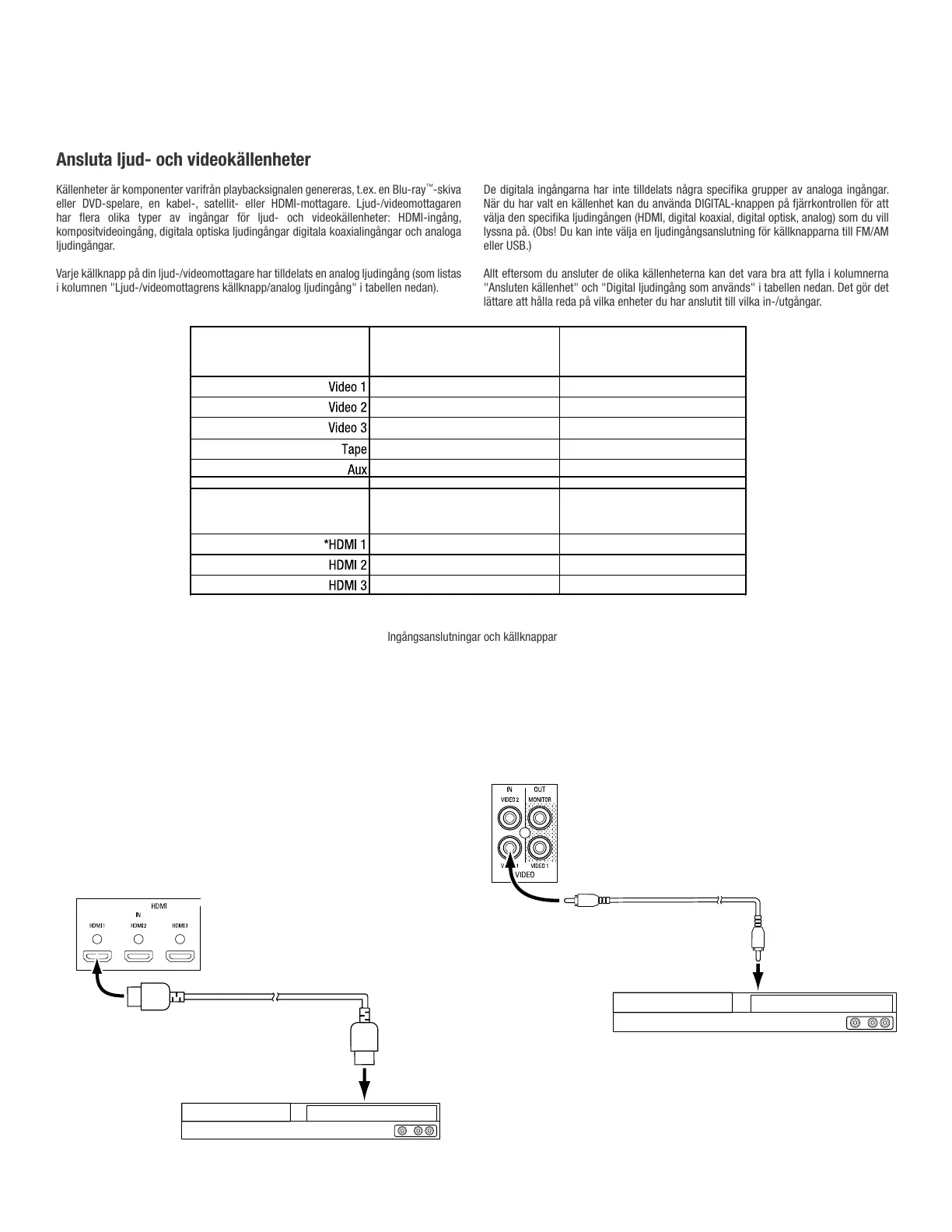

Ansluta ljud- och videokällenheter
Källenheter är komponenter varifrån playbacksignalen genereras, t.ex. en Blu-ray
™
-skiva
eller DVD-spelare, en kabel-, satellit- eller HDMI-mottagare. Ljud-/videomottagaren
har flera olika typer av ingångar för ljud- och videokällenheter: HDMI-ingång,
kompositvideoingång, digitala optiska ljudingångar digitala koaxialingångar och analoga
ljudingångar.
Varje källknapp på din ljud-/videomottagare har tilldelats en analog ljudingång (som listas
i kolumnen "Ljud-/videomottagrens källknapp/analog ljudingång" i tabellen nedan).
De digitala ingångarna har inte tilldelats några specifika grupper av analoga ingångar.
När du har valt en källenhet kan du använda DIGITAL-knappen på fjärrkontrollen för att
välja den specifika ljudingången (HDMI, digital koaxial, digital optisk, analog) som du vill
lyssna på. (Obs! Du kan inte välja en ljudingångsanslutning för källknapparna till FM/AM
eller USB.)
Allt eftersom du ansluter de olika källenheterna kan det vara bra att fylla i kolumnerna
"Ansluten källenhet" och "Digital ljudingång som används" i tabellen nedan. Det gör det
lättare att hålla reda på vilka enheter du har anslutit till vilka in-/utgångar.
Ingångsanslutningar och källknappar
Ljud-/videomottagrens
källknapp/analog ljudingång
*Ljud-/videomottagarens fjärrkontroll är förprogrammerad att styra en Harman/Kardon Blu-ray- eller DVD-spelare ansluten till HDMI 1.
Ansluten källenhet
Digital ljudingång
som används
Ljud-/videomottagrens
källknapp/HDMI-ingång
Ansluten källenhet
Digital ljudingång
som används
HDMI-enheter
Om en av dina källenheter har HDMI-utgångar bör du använda dem för bästa möjliga
video- och ljudkvalitet. Eftersom HDMI-kabeln överför både digitala video- och
ljudsignaler behöver du inte göra några ytterligare ljudanslutningar till enheter du
ansluter via HDMI-kablarna.
Om du har en Harman/Kardon Blu-ray- eller DVD-spelare ansluts den till ljud-/
videomottagaren Ljud-/videomottagarens fjärrkontroll har förprogrammerats för att styra
en Harman/Kardon
Om du har en tv med HDMI-ljudreturkanal matas ljudet till ljud-/videomottagaren via HDMI-
utgångens ljudreturkanal och inga ytterligare ljudanslutningar till ljud-/videomottagaren
behövs. Mer detaljerad information nns i den kompletta bruksanvisningen för AVR 700/
AVR 70/AVR 70C, som du kan hämta från www.harmankardon.com.
HDMI-kabel (medföljer ej)
Till
Ljud-/videomottagarens HDMI-ingångar
HDMI-utrustad källenhet
Kompositvideokällor
Från källenheter som inte har HDMI-videoutgångar måste du göra
kompositvideoanslutningar. Du måste också göra en ljudanslutning från källenheten
till ljud-/videomottagaren.
Kompositvideokabel
(medföljer ej)
Till
kompositvideoutgång
Ljus-/videomottagarens
kompositvideoin-/utgångar
Kompositvideoutrustad källenhet
AVR 700, AVR 70, AVR 70C
