Liitännät
3
Kaiuttimien liittäminen
AVR:n kaiutinliitäntöjen käyttö:
1. Kierrä tulppa auki 2. Aseta paljas johto sisään 3. Kiristä tulppa kiinni
Kiinnitä aina AVR:n värillinen (+) liitäntä kaiuttimen (+) liitäntään (tavallisesti punainen),
ja AVR:n musta (–) liitäntä kaiuttimen (–) liitäntään (tavallisesti musta).
TÄRKEÄÄ: Paljaat (+)- ja (–)-johdot eivät saa koskettaa toisiaan tai väärää liitäntää.
Toisiaan koskettavat johdot saattavat aiheuttaa AVR:ää vaurioittavan oikosulun.

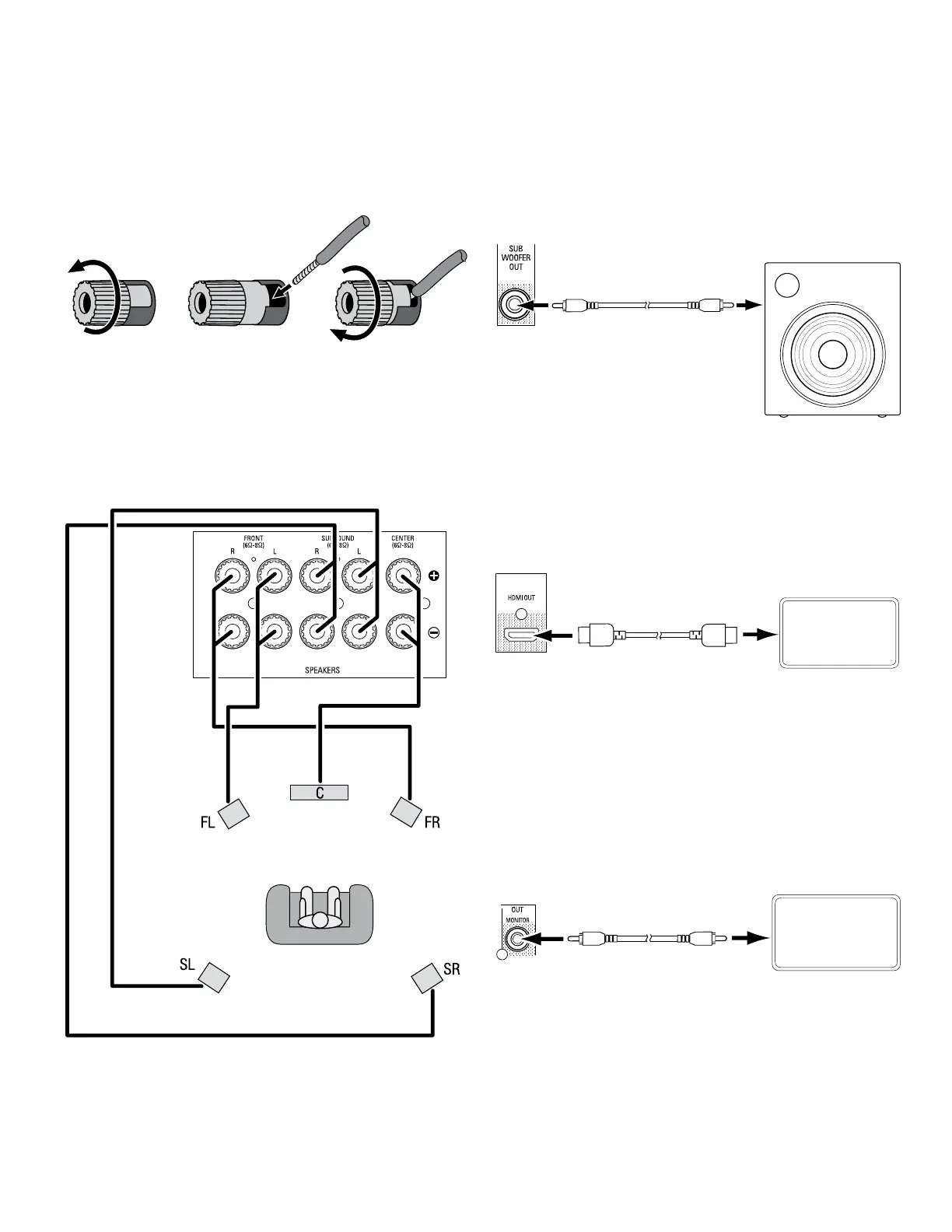

Liitä kaiuttimet kuvan mukaisesti.
Bassokaiuttimen liittäminen
Liitä AVR:n bassokaiuttimen esivahvistinlähtö bassokaiuttimeen yhdellä RCA-äänikaapelilla.
Lisätietoja bassokaiuttimen liitännöistä on bassokaiuttimen käyttöoppaassa.
Yksi RCA-äänikaapeli
(ei sisälly toimitukseen)
Aktiivinen
bassokaiutin
AVR:n
bassokaiutin-
liitäntä
Television tai videonäytön liittäminen
HDMI-monitorilähtöliitäntä
Jos televisiossa on HDMI-liitäntä ja käytössä on HDMI-videolähdelaitteita, liitä televisio
AVR:n HDMI-monitorilähtöön HDMI-kaapelilla (ei sisälly toimitukseen). Tämä varmistaa
parhaan mahdollisen kuvanlaadun.
Televisio
HDMI-kaapeli
(ei sisälly toimitukseen)
AVR:n
HDMI-monitorilähtö-
liitäntä
Komposiittivideon monitorilähtöliitäntä
Jos televisiossa ei ole HDMI-liitäntää tai jos televisiossa on HDMI-liitäntä, mutta jotkin
lähdelaitteet on liitetty vain komposiittivideoliitännöillä, liitä AVR:n komposiittimonitorin
lähtöliitäntä television komposiittivideoliitäntään komposiittivideokaapelilla (ei sisälly
toimitukseen).
TÄRKEÄÄ: AVR:n näyttövalikko (OSD) näkyy vain komposiittimonitorin lähtöliitännän
kautta. Jos haluat käyttää AVR:n näyttövalikkoja, komposiittimonitorin lähtöliitäntä pitää
liittää televisioon, vaikka AVR:ään ei olisi liitettynä komposiittivideolähdelaitteita.’
Televisio
Komposiittivideokaapeli
(ei sisälly toimitukseen)
AVR:n komposiitti-
monitorilähtö-liitäntä
AVR 700, AVR 70, AVR 70C
