Harman Kardon AVR 70 Quick Start Guide

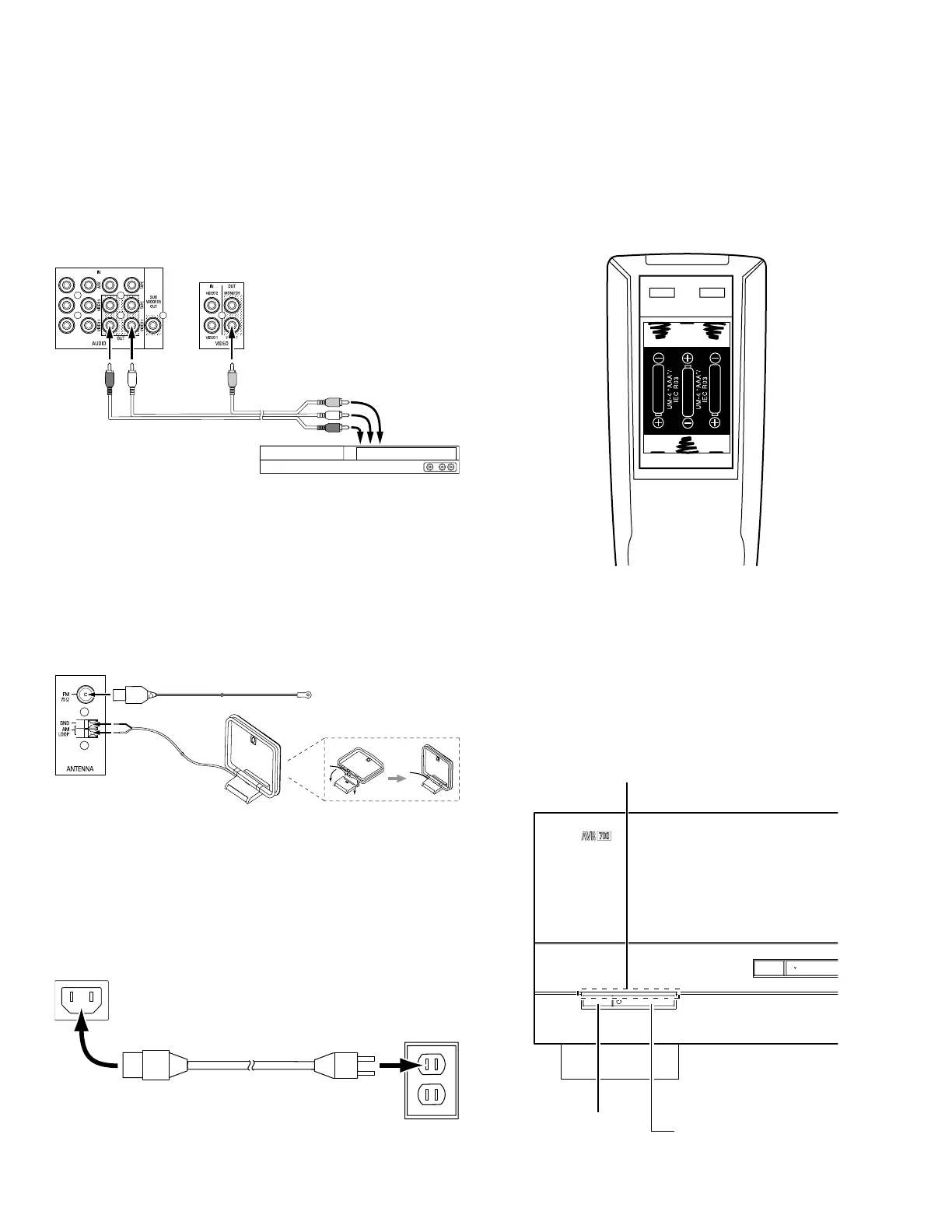

Collegamenti e impostazione
Registratori video
Collegare un connettore di ingresso video del registratore video analogico al connettore
di uscita video composito Video 1 dell'AVR e i connettori di ingresso audio ai connettori
di uscita audio analogici Video 1 dell'AVR. Si può registrare il segnale di ingresso video
composito Video 2.
A uscite
registrazione
audio/video
analogiche
Connettori audio
analogici AVR
Dispositivo registrazione
video analogico
Cavo audio/video
analogico
(non fornito)
Uscita video
composito AVR
Collegamento delle antenne radio
• Collegare l'antenna FM fornita al connettore di antenna FM 75Ω dell'AVR. Per una
ricezione migliore, estendere l'antenna FM il più possibile.
• Piegare e riporre la base dell'antenna AM fornita come mostrato e collegare i cavi
dell'antenna ai connettori AM e Gnd dell'AVR. Ruotare l'antenna secondo necessità per
minimizzare il rumore di sottofondo.
Antenna AM
(fornita)
Piegare e riporre la base
Connettore
antenna
AVR
Antenna FM
(fornita)
Collegamento alla corrente CA
Collegare il cavo di alimentazione CA al connettore di ingresso CA dell'AVR e quindi a
una presa CA funzionante. IMPORTANTE: prima di collegare il cavo di alimentazione CA,
accertarsi che il voltaggio CA indicato sul pannello posteriore dell'AVR corrisponda al
voltaggio CA in uso nel proprio paese.
Presa di
alimentazione CA
Connettore
ingresso
CA AVR
Presa di corrente
(fornita)
Inserimento delle batterie nel telecomando
Rimuovere il coperchio delle batterie del telecomando, inserire le tre batterie AAA fornite
come mostrato nella gura e riposizionare il coperchio.
NOTA: rimuovere la plastica protettiva dal pannello frontale dell'AVR in modo da non
ridurre la funzionalità del telecomando.
Accensione dell'AVR
1. Impostare l'interruttore di alimentazione principale su "ON". (La spia di standby diventerà
ambra.)
2. Premere il pulsante On/Standby sul pannello frontale.
Stereo
Power
Surr.Select
Interruttore alimentazione
principale
Spia
standby
Tasto
On/standby
6
AVR 700, AVR 70, AVR 70C

Harman Kardon AVR 70 Specifications

General

Impedance	75 Ω
Frequency range	10 - 100000 Hz
Input sensitivity	200 mV
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	95 dB
Total Harmonic Distortion (THD)	0.1 %
Power output per channel (20-20KHz@8 Ohm)	75 W
HDMI in	3
Line-in	Yes
Audio (L/R) in	1
Digital audio optical in	2
Connectivity technology	Wired
Speakers connectivity type	-
Ethernet LAN	No
AM band range	520 - 1720 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Product color	Black
Audio decoders	Dolby TrueHD, DTS-HD Master Audio
Volume control	Digital
Apple docking compatibility	Not supported
AC input voltage	220 V
AC input frequency	50 Hz
Power consumption (standby)	0.5 W
Power consumption (typical)	280 W
Cables included	AC

Weight and Dimensions

Depth	330 mm
Width	440 mm
Height	125 mm
Weight	9100 g
