Harman Kardon AVR 70 Quick Start Guide

Johdanto, asennuspaikka ja liitäntäAVR 700, AVR 70, AVR 70C
2
Johdanto
Kiitos, että valitsit Harman Kardon
®
-tuotteen.
Tämä pikaopas sisältää kaikki tarvittavat tiedot uuden Harman Kardon
®
-A/V-
viritinvahvistimen liittämistä ja asennusta varten.
Luonnonvarojen suojelemiseksi AVR:n mukana ei toimiteta tulostettua käyttöopasta.
AVR:n ominaisuuksien täydelliset käyttötiedot sisältävä käyttöopas on saatavana
verkkosivustostamme. Siirry osoitteeseen www.harmankardon.com ja lataa AVR 700 /
AVR 70 / AVR 70C -käyttöopas.
AVR:n sijoittaminen
• Aseta AVR tukevalle ja tasaiselle alustalle. Varmista, että alusta ja mahdolliset kiinnikkeet
kantavat AVR:n painon.
• Varmista, että AVR:n ylä- ja alapuolella on riittävästi tuuletustilaa. Suositeltavat etäisyydet
ovat 30 cm laitteen yläpuolella, 10 cm laitteen takapuolella ja 20 cm laitteen kummallakin
sivulla.
• Jos AVR sijoitetaan kaappiin tai muuhun suljettuun tilaan, varmista tilan riittävä ilmanvaihto.
Joissakin tapauksissa voi olla tarpeen asentaa tuuletin.
• Älä tuki AVR:n päällä olevia tuuletusaukkoja tai aseta mitään esineitä suoraan aukkojen
päälle.
• Älä sijoita AVR:ää pehmeälle alustalle.
• Älä sijoita AVR:ää märkiin tai kosteisiin tiloihin, erityisen kuumiin tai kylmiin tiloihin, lähelle
lämmityslaitteita tai suoraan auringonvaloon.
Liitännät
VAROITUS: Varmista ennen A/V-viritinvahvistimen liitäntöjen tekemistä, että AVR:n
virtajohto on irrotettu AVR:stä ja pistorasiasta. Kaiuttimet saattavat vaurioitua, jos
liitäntöjä tehdään AVR:n virran ja virtajohdon ollessa kytkettynä.

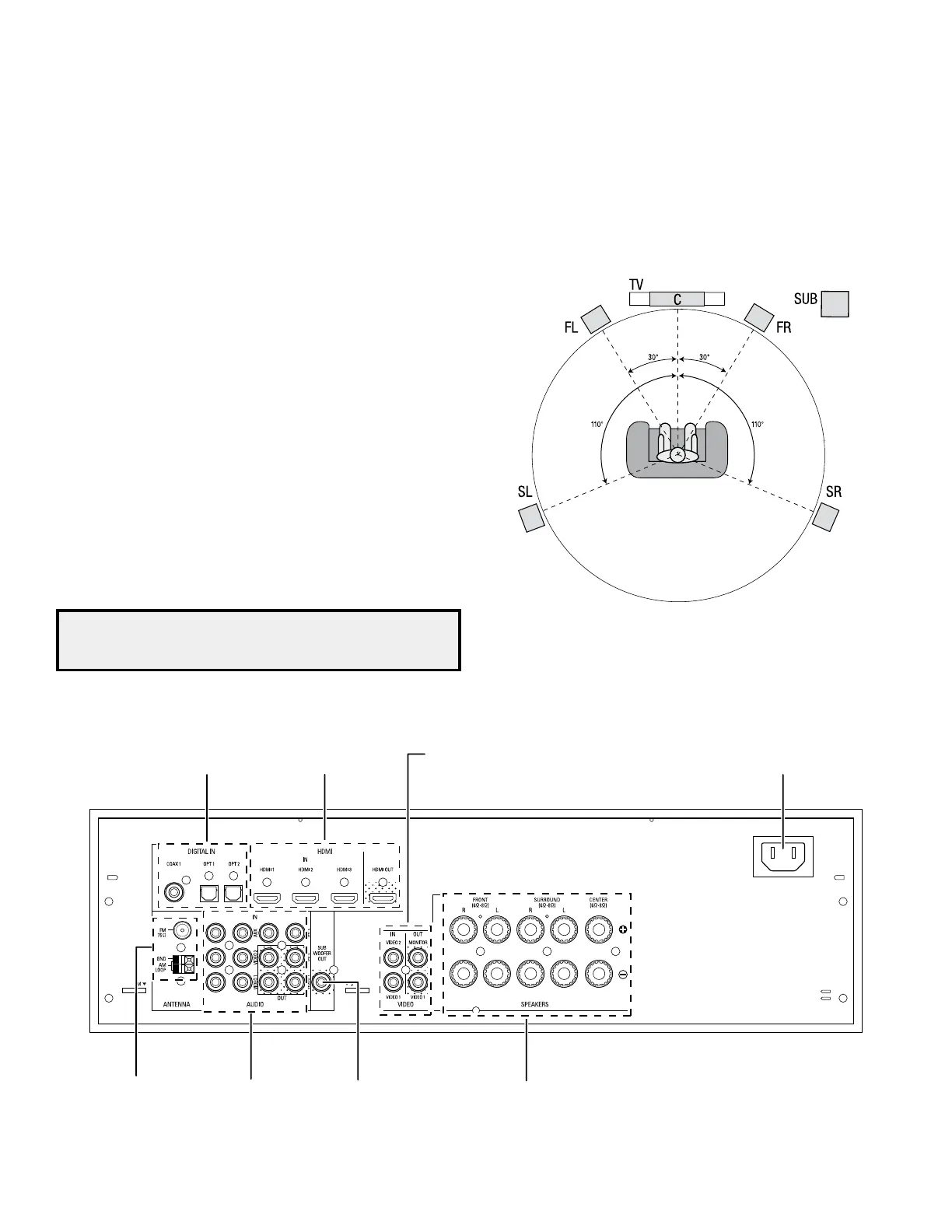

Kaiuttimien sijoittaminen
Määritä järjestelmän kaiuttimien sijainti niiden valmistajan ohjeiden ja kuunteluhuoneen
pohjakaavan mukaisesti. Käytä alla olevaa kuvaa ohjeena.
Yksityiskohtaisemmat ohjeet kaiuttimien sijoitukseen saat lataamalla täydellisen
AVR 700/ AVR 70 / AVR 70C -käyttöoppaan osoitteesta www.harmankardon.com.
AVR 700 / AVR 70 / AVR 70C -takapaneelien liitännät
Digitaaliäänen
liitännät
HDMI-
liitännät
Komposiittivideon
liitännät
Virtatulo-
liitäntä
Radioantennin
liitännät
Analogisen äänen
liitännät
Bassokaiuttimen
liitäntä
Kaiuttimien
liitännät

Harman Kardon AVR 70 Specifications

General

Impedance	75 Ω
Frequency range	10 - 100000 Hz
Input sensitivity	200 mV
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	95 dB
Total Harmonic Distortion (THD)	0.1 %
Power output per channel (20-20KHz@8 Ohm)	75 W
HDMI in	3
Line-in	Yes
Audio (L/R) in	1
Digital audio optical in	2
Connectivity technology	Wired
Speakers connectivity type	-
Ethernet LAN	No
AM band range	520 - 1720 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Product color	Black
Audio decoders	Dolby TrueHD, DTS-HD Master Audio
Volume control	Digital
Apple docking compatibility	Not supported
AC input voltage	220 V
AC input frequency	50 Hz
Power consumption (standby)	0.5 W
Power consumption (typical)	280 W
Cables included	AC

Weight and Dimensions

Depth	330 mm
Width	440 mm
Height	125 mm
Weight	9100 g
