Conexões
4

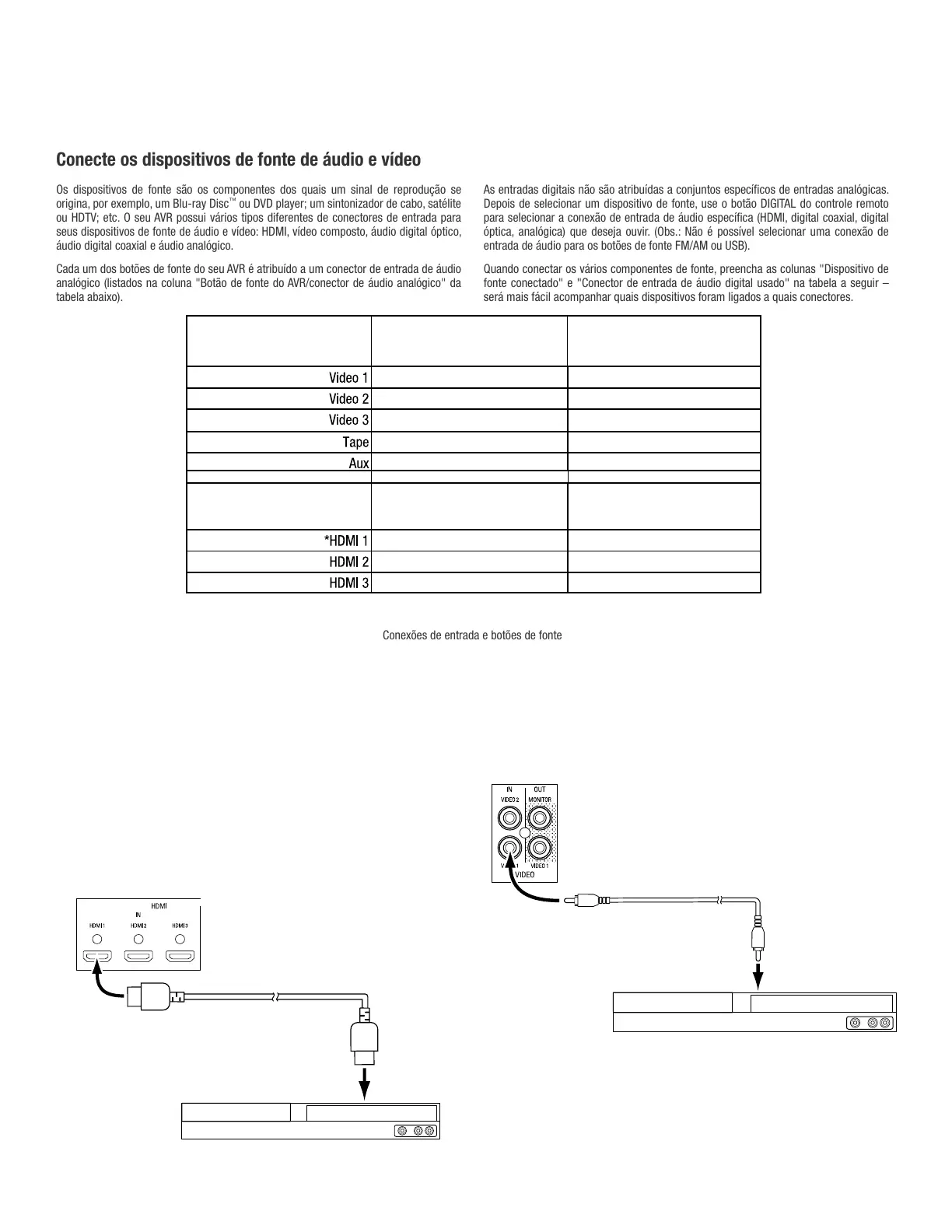

Conecte os dispositivos de fonte de áudio e vídeo
Os dispositivos de fonte são os componentes dos quais um sinal de reprodução se
origina, por exemplo, um Blu-ray Disc
™
ou DVD player; um sintonizador de cabo, satélite
ou HDTV; etc. O seu AVR possui vários tipos diferentes de conectores de entrada para
seus dispositivos de fonte de áudio e vídeo: HDMI, vídeo composto, áudio digital óptico,
áudio digital coaxial e áudio analógico.
Cada um dos botões de fonte do seu AVR é atribuído a um conector de entrada de áudio
analógico (listados na coluna "Botão de fonte do AVR/conector de áudio analógico" da
tabela abaixo).
As entradas digitais não são atribuídas a conjuntos específicos de entradas analógicas.
Depois de selecionar um dispositivo de fonte, use o botão DIGITAL do controle remoto
para selecionar a conexão de entrada de áudio específica (HDMI, digital coaxial, digital
óptica, analógica) que deseja ouvir. (Obs.: Não é possível selecionar uma conexão de
entrada de áudio para os botões de fonte FM/AM ou USB).
Quando conectar os vários componentes de fonte, preencha as colunas "Dispositivo de
fonte conectado" e "Conector de entrada de áudio digital usado" na tabela a seguir –
será mais fácil acompanhar quais dispositivos foram ligados a quais conectores.
Conexões de entrada e botões de fonte
Botão de Fonte AVR/
Conector de áudio analógico
Dispositivos de fonte
conectados
Conector de saída
de áudio digital usado
Botão de Fonte AVR/
Conector HDMI
Conector de saída
de áudio digital usado
Dispositivos de fonte
conectados
*O controle do AVR é pré-programado para controlar um disco Blu-ray Harman Kardon ou DVD player conectado ao HDMI 1.
Dispositivos HDMI
Se algum dos seus dispositivos de fonte tiver conectores HDMI, use-os para fornecer a
melhor qualidade possível no desempenho de áudio e vídeo. Uma vez que o cabo HDMI
transporta os sinais de vídeo e áudio digital, não é necessário fazer conexões de áudio
adicionais para os dispositivos conectados com esse cabo.
Se tiver um Blu-ray Disc ou DVD player da Harman/Kardon conecte-o ao conector HDMI 1
do AVR. O controle remoto do AVR é pré-programado para controlar um Blu-ray Disc ou
DVD player da Harman/Kardon quando o botão Seletor de fonte HDMI 1 é pressionado.
Se a TV for equipada com a função Canal de retorno de áudio HDMI, o som é alimentado
ao AVR através do Canal de retorno de áudio da conexão de saída do monitor HDMI e
não exige conexões de áudio adicionais. Consulte os detalhes no manual completo do
AVR 700/AVR 70/AVR 70C, que pode ser baixado em www.harmankardon.com.
Cabo HDMI (não fornecido)
Para Saída
HDMI
Conectores HDMI do AVR
Dispositivo de fonte equipado com HDMI
Dispositivos de vídeo composto
Será necessário fazer conexões de vídeo composto dos seus dispositivos de fonte que
não tiverem conexões de vídeo HDMI. Também é necessário fazer uma conexão de áudio
do dispositivo para o AVR.
Cabo de vídeo composto
(não fornecido)
Para a saída de vídeo
composto
Conectores de vídeo
composto do AVR
Dispositivo de fonte equipado com vídeo composto
AVR 700, AVR 70, AVR 70C
