Raccordements
3
Raccordement de vos enceintes
Comment utiliser les bornes d’enceinte de l’AVR :
1. Desserrer le bouchon 2. Insérer le l nu 3. Serrer le bouchon
Reliez toujours la borne colorée (+) de l’AVR à la borne (+) de l’enceinte (généralement
rouge), et la borne noire (–) de l’AVR à la borne (–) de l’enceinte (généralement noire).
IMPORTANT : Assurez-vous que les ls dénudés (+) et (–) ne se touchent pas et
ne touchent pas l’autre borne. Des ls qui se touchent sont cause de court-circuit
susceptible d’endommager votre AVR.

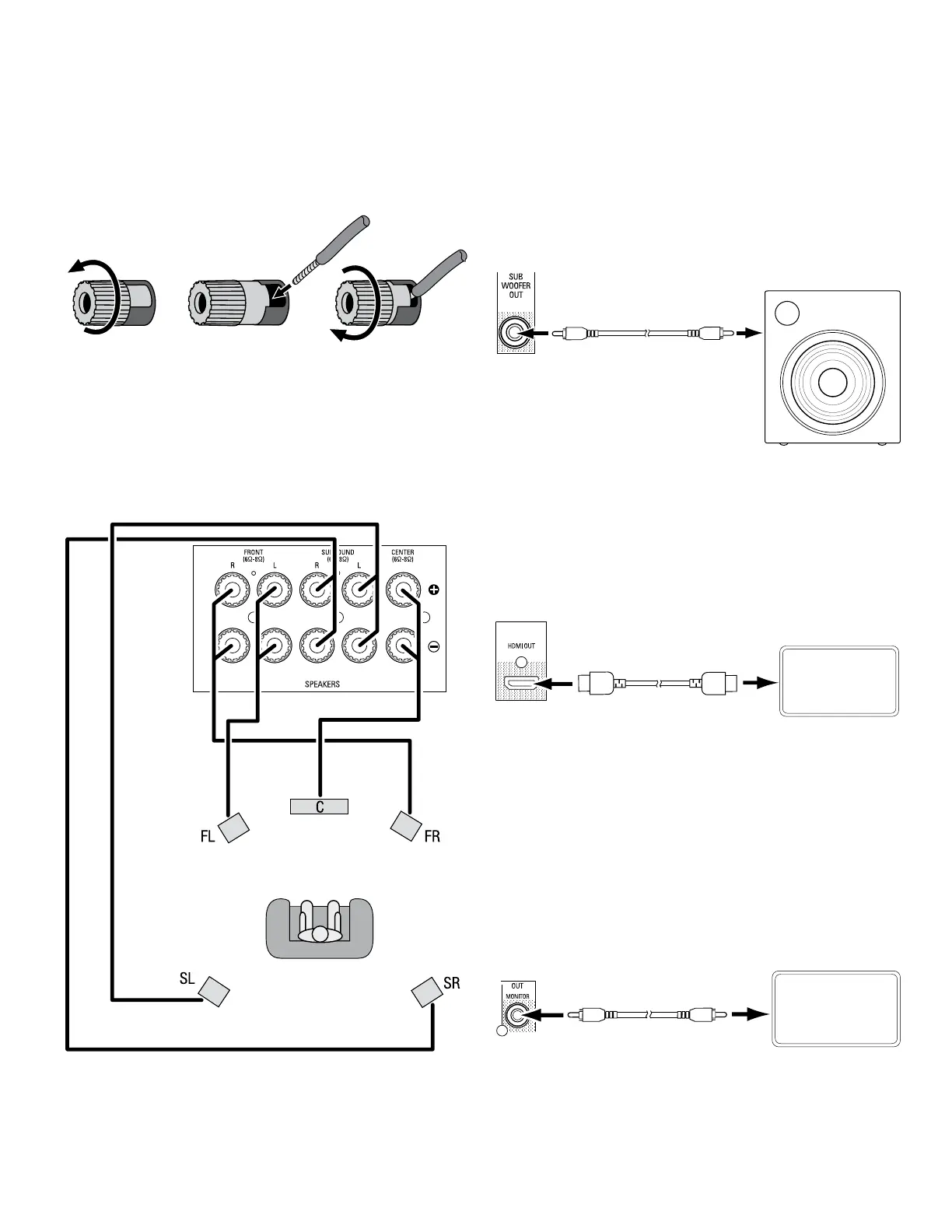

Raccordez les enceintes de la manière indiquée sur l’illustration.
Raccordement de votre caisson de basses
Utilisez un câble audio RCA simple pour connecter le connecteur de pré-sortie du caisson
de basses de l’AVR au caisson de basse. Reportez-vous au guide d’utilisation de votre
caisson de basses pour obtenir des informations spéciques quant à ses modalités de
branchement.
Câble audio RCA
simple (non fourni)
Caisson de
basses
Connecteur
de caisson de
basses de l’AVR
Connectez votre téléviseur ou votre dispositif
d’affichage vidéo.
Connecteur de sortie moniteur HDMI
Si votre téléviseur est muni d’un connecteur HDMI et que vous possédez un équipement
source vidéo HDMI, utilisez un câble HDMI (non fourni) pour connecter votre téléviseur au
connecteur de sortie moniteur HDMI. Ceci permet d’obtenir une qualité d’image optimale.
Téléviseur
Câble HDMI
(non fourni)
Connecteur de
sortie moniteur
HDMI de l’AVR
Connecteur de sortie moniteur vidéo composite
Si votre téléviseur ne dispose pas d’un connecteur HDMI, ou si c’est le cas mais que vous
ne connectez vos appareils vidéo source qu’avec des connecteurs vidéo composites,
utilisez un câble vidéo composite (non fourni) pour connecter la sortie moniteur composite
de votre AVR au connecteur vidéo composite de votre téléviseur.
IMPORTANT : L’afchage OSD (On-Screen Display, afchage à l’écran), apparaît
seulement lorsque le connecteur de sortie moniteur composite est utilisé. Si vous
souhaitez vous servir des menus OSD de votre AVR, il vous faut connecter sa sortie
moniteur composite à votre téléviseur, même si vous ne branchez aucun appareil source
vidéo composite à l’AVR.
Téléviseur
Câble vidéo composite
(non fourni)
Connecteur de sortie
moniteur composite
de l’AVR
AVR 700, AVR 70, AVR 70C
