Conexiones
3
Conexión de los altavoces
Cómo utilizar los terminales de altavoz del AVR:
1. Desatornille la tapa 2. Inserte el cable pelado 3. Apriete la tapa
Conecte siempre el terminal (+) de color del AVR al terminal (+) del altavoz (generalmente
de color rojo), y el terminal (–) de color negro del AVR al terminal (–) del altavoz
(generalmente de color negro).
IMPORTANTE: Asegúrese de que los cables pelados (+) y (–) no se toquen entre sí ni
entren en contacto con el otro terminal. El contacto de los cables podría dar lugar a un
cortocircuito que provocaría daños en el AVR.

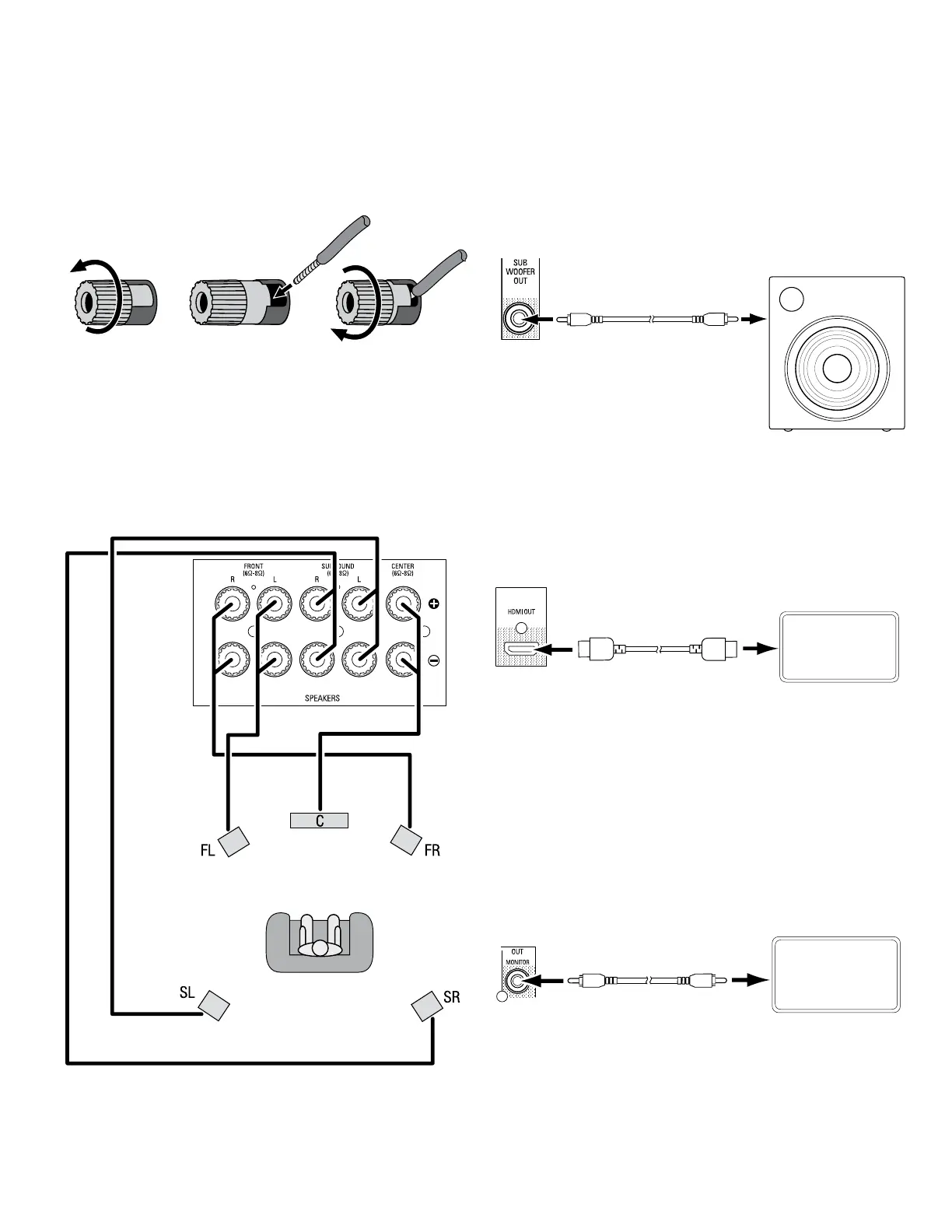

Conecte los altavoces de la manera indicada en la ilustración.
Conexión del altavoz de graves
Utilice un solo cable RCA para conectar el altavoz de graves al conector de salida de
preamplicador (Pre-Out) del AVR. Consulte el manual del usuario del altavoz de graves
para obtener instrucciones precisas de conexión.
Cable de sonido
RCA sencillo
(no incluido)
Realzador de graves
alimentado
Conector de
altavoz de graves
del AVR
Conexión de un televisor o monitor de vídeo
Conector de salida HDMI
Si su televisor dispone de conector HDMI y usted dispone de dispositivos fuente de
vídeo HDMI, utilice un cable HDMI (no incluido) para conectar el televisor al conector de
salida de monitor HDMI del AVR. Así obtendrá la máxima calidad de imagen.
Televisor
Cable HDMI
(no incluido)
Conector de salida
de monitor HDMI
del AVR
Conector de salida de monitor de vídeo de componentes
Si su televisor no dispone de conector HDMI, o si dispone de conector HDMI pero va a
conectar dispositivos fuente que solo disponen de conectores de vídeo de componentes,
deberá usar un cable de vídeo de componentes (no incluido) para conectar el conector
de salida de monitor de vídeo de componentes del AVR con el conector de vídeo de
componentes del televisor.
IMPORTANTE: La visualización en pantalla (OSD) del AVR aparece solo con el conector
de salida de monitor de vídeo de componentes. Si desea utilizar los menús de OSD del
AVR, deberá conectar su conector de salida de monitor de vídeo de componentes al
televisor, incluso aunque no vaya a conectar ningún dispositivo fuente de vídeo al AVR.
Televisor
Cable de vídeo de componentes
(no incluido)
Conector de salida
de monitor de vídeo
de componentes
del AVR
AVR 700/AVR 70/AVR 70C
