Harman Kardon AVR 70 Quick Start Guide

Collegamenti
3

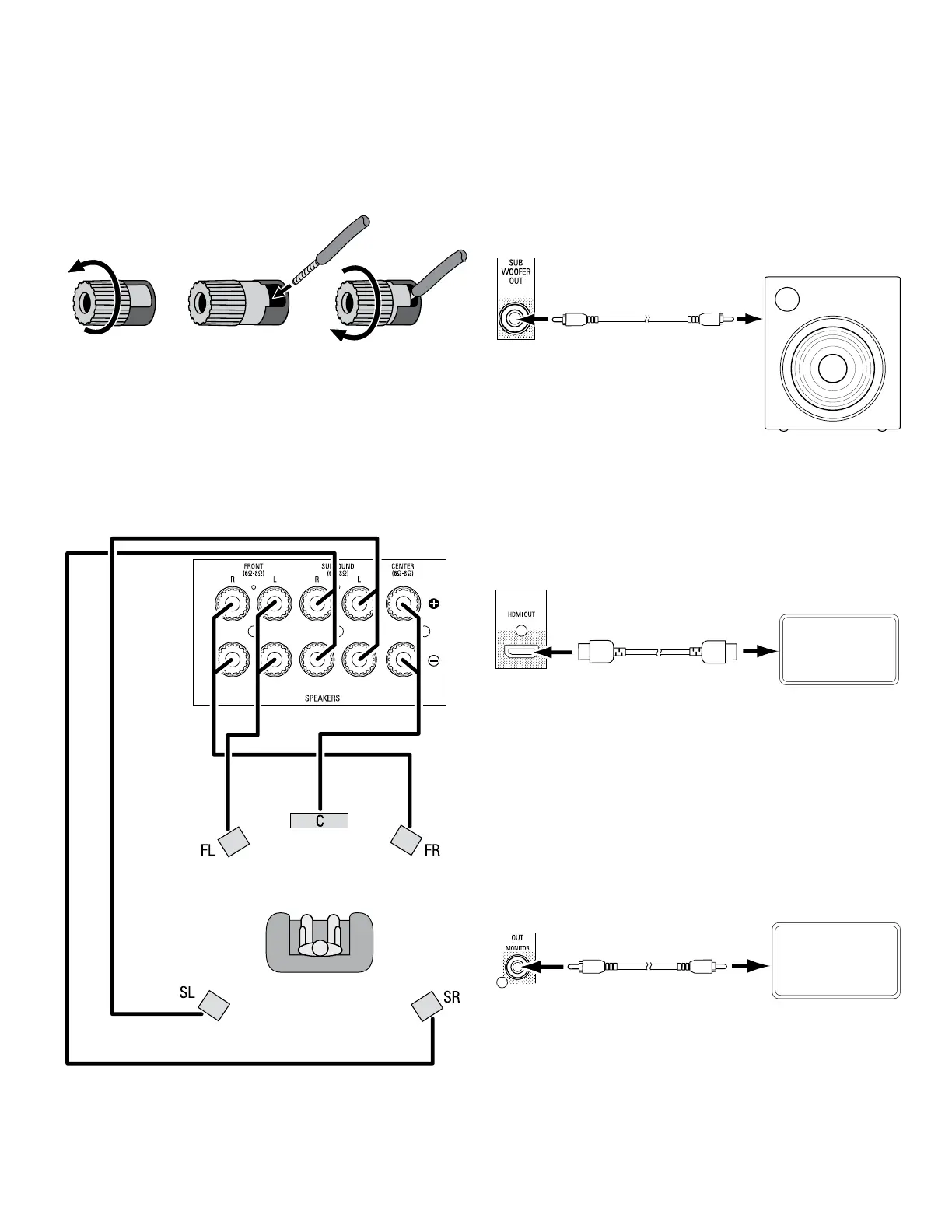

Collegamento dei diffusori
Come utilizzare i morsetti del diffusore AVR:
1. Svitare il tappo 2. Inserire il cavo scoperto 3. Stringere il tappo
Collegare sempre il morsetto colorato (+) sull'AVR al morsetto (+) del diffusore
(generalmente rosso) e il morsetto nero (–) dell'AVR al morsetto (–) del diffusore
(generalmente nero).
IMPORTANTE: assicurarsi che i cavi scoperti (+) e (–) non si tocchino o tocchino l'altro
terminale. Se i cavi si toccano, c'è il rischio di causare un corto circuito che potrebbe
danneggiare l'AVR.
Collegare i diffusori come mostrato nella gura.
Collegamento del subwoofer
Utilizzare un solo cavo RCA per collegare i connettori di pre-uscita del subwoofer
dell'AVR al proprio subwoofer. Consultare il manuale utente del proprio subwoofer per
informazioni speciche su come eseguire i collegamenti.
Cavo audio RCA singolo
(non fornito)
Subwoofer
amplicato
Connettore
subwoofer
AVR
Collegare una TV o un video display
Connettori di uscita monitor HDMI
Se la TV ha un connettore HDMI e sono disponibili dispositivi sorgente video HDMI,
utilizzare un cavo HDMI (non fornito) per collegare la TV al connettore di uscita monitor
dell'AVR. Questo garantisce la miglior qualità d'immagine possibile.
TV
Cavo HDMI
(non fornito)
Connettori di uscita
monitor HDMI AVR
Connettori di uscita monitor compositi
Se la TV non ha un connettore HDMI o se ha un connettore HDMI ma alcuni dispositivi
sorgente sono collegati solo con connettori video composito, utilizzare un cavo video
composito (non fornito) per collegare il connettore di uscita monitor composito dell'AVR
al connettore video composito della TV.
IMPORTANTE: l'on-screen display (OSD) dell'AVR appare solo attraverso il connettore
di uscita monitor composito. Se si vogliono utilizzare i menu dell'OSD dell'AVR bisogna
collegare il relativo connettore di uscita monitor composito alla TV, anche se nessun
dispositivo video composito è collegato all'AVR.
TV
Cavo video composito
(non fornito)
Connettore uscita monitor
composito AVR
AVR 700, AVR 70, AVR 70C

Harman Kardon AVR 70 Specifications

General

Impedance	75 Ω
Frequency range	10 - 100000 Hz
Input sensitivity	200 mV
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	95 dB
Total Harmonic Distortion (THD)	0.1 %
Power output per channel (20-20KHz@8 Ohm)	75 W
HDMI in	3
Line-in	Yes
Audio (L/R) in	1
Digital audio optical in	2
Connectivity technology	Wired
Speakers connectivity type	-
Ethernet LAN	No
AM band range	520 - 1720 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Product color	Black
Audio decoders	Dolby TrueHD, DTS-HD Master Audio
Volume control	Digital
Apple docking compatibility	Not supported
AC input voltage	220 V
AC input frequency	50 Hz
Power consumption (standby)	0.5 W
Power consumption (typical)	280 W
Cables included	AC

Weight and Dimensions

Depth	330 mm
Width	440 mm
Height	125 mm
Weight	9100 g
