Połączenia
4

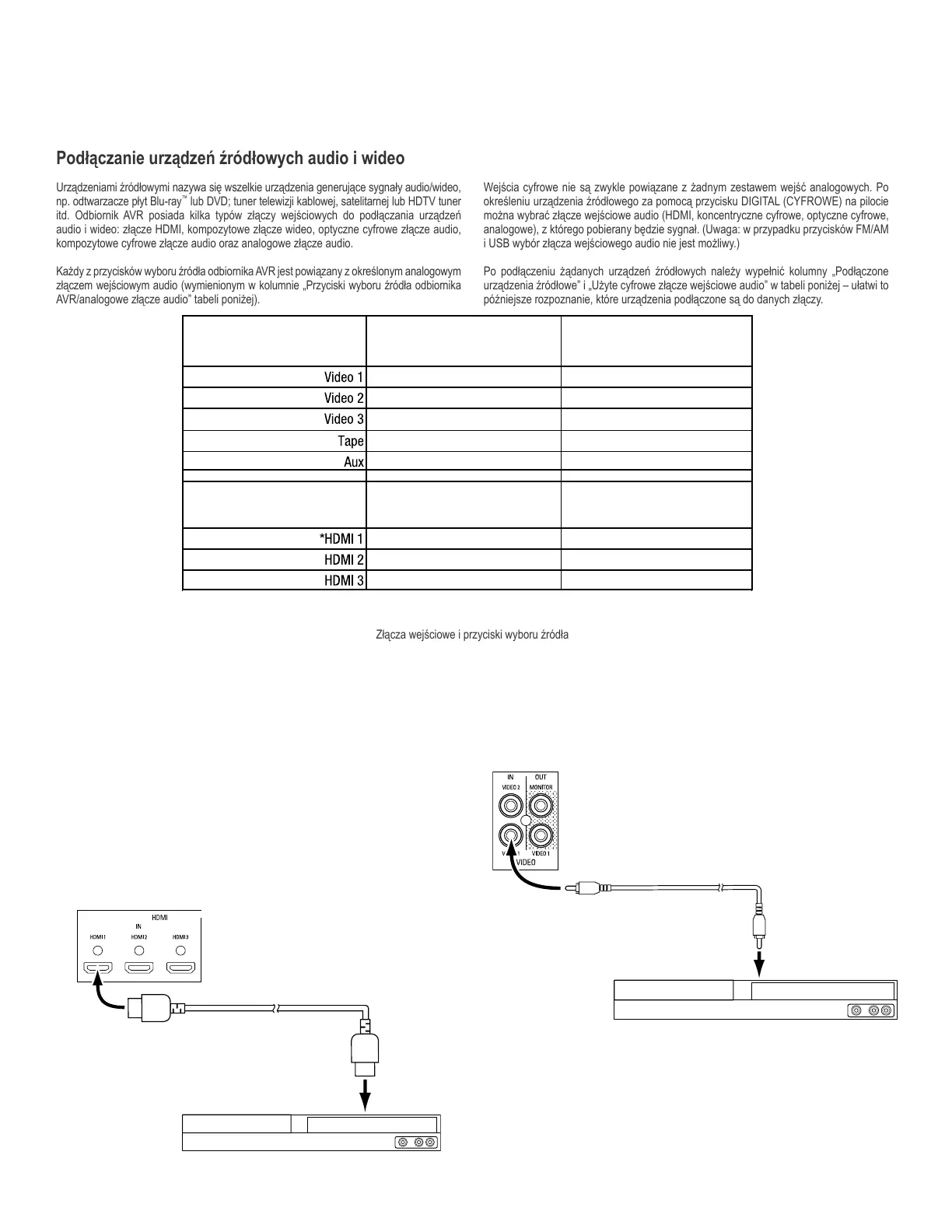

Podłączanie urządzeń źródłowych audio i wideo
Urządzeniami źródłowymi nazywa się wszelkie urządzenia generujące sygnały audio/wideo,
np. odtwarzacze płyt Blu-ray
™
lub DVD; tuner telewizji kablowej, satelitarnej lub HDTV tuner
itd. Odbiornik AVR posiada kilka typów złączy wejściowych do podłączania urządzeń
audio i wideo: złącze HDMI, kompozytowe złącze wideo, optyczne cyfrowe złącze audio,
kompozytowe cyfrowe złącze audio oraz analogowe złącze audio.
Każdy z przycisków wyboru źródła odbiornika AVR jest powiązany z określonym analogowym
złączem wejściowym audio (wymienionym w kolumnie „Przyciski wyboru źródła odbiornika
AVR/analogowe złącze audio” tabeli poniżej).
Wejścia cyfrowe nie są zwykle powiązane z żadnym zestawem wejść analogowych. Po
określeniu urządzenia źródłowego za pomocą przycisku DIGITAL (CYFROWE) na pilocie
można wybrać złącze wejściowe audio (HDMI, koncentryczne cyfrowe, optyczne cyfrowe,
analogowe), z którego pobierany będzie sygnał. (Uwaga: w przypadku przycisków FM/AM
i USB wybór złącza wejściowego audio nie jest możliwy.)
Po podłączeniu żądanych urządzeń źródłowych należy wypełnić kolumny „Podłączone
urządzenia źródłowe” i „Użyte cyfrowe złącze wejściowe audio” w tabeli poniżej – ułatwi to
późniejsze rozpoznanie, które urządzenia podłączone są do danych złączy.
Złącza wejściowe i przyciski wyboru źródła
Przyciski wyboru
źródła odbiornikaAVR/
analogowe złącze audio
Przyciski wyboru
źródła odbiornika AVR/
złącze HDMI
Podłączone
urządzenia źródłowe
Użyte cyfrowe złącze
wejściowe audio
Pilot odbiornika AVR jest zaprogramowany do obsługi odtwarzacza Blu-ray lub DVD
firmy Harman/Kardon podłączonego do złącza HDMI 1.
Użyte cyfrowe złącze
wejściowe audio
Podłączone
urządzenia źródłowe
Urządzenia HDMI
Jeśli urządzenie źródłowe posiada złącza HDMI, użycie tych złączy zapewni najlepszą
możliwą jakość dźwięku i obrazu. Ponieważ poprzez kable HDMI przesyłane są
jednocześnie cyfrowe sygnały audio i wideo, nie ma konieczności wykonywania
dodatkowych połączeń audio.
Odtwarzacze Blu-ray lub DVD rmy Harman/Kardon należy podłączać do odbiornika
AVR poprzez złącze HDMI 1. Pilot odbiornika AVR jest zaprogramowany w taki sposób,
aby po naciśnięciu przycisku HDMI 1 przechodził w tryb obsługi odtwarzacza Blu-ray lub
DVD rmy Harman/Kardon.
W przypadku telewizora z funkcją kanału zwrotnego audio (HDMI Audio Return Channel)
dźwięk jest doprowadzany do odbiornika AVR poprzez kanał zwrotny audio złącza HDMI
Monitor Out, dzięki czemu nie ma konieczności wykonywania dodatkowych połączeń
audio. Szczegółowe informacje na ten temat znajdują się w pełnej wersji
dostępnej na stronie www.harmankardon.com.
Kabel HDMI
(nie należy do zestawu)
Do wyjścia
HDMI
Złącza HDMI odbiornika AVR
Urządzenie źródłowe ze złączem HDMI
Urządzenia wideo ze złączami koncentrycznymi
Urządzenia źródłowe nieposiadające złączy wideo HDMI należy podłączać do
kompozytowych złączy wideo. Konieczne także będzie podłączenie urządzenia do złącza
audio odbiornika AVR.
Kompozytowy kabel wideo
(nie należy do zestawu)
Do kompozytowego
wyjścia wideo
Kompozytowe złącza
wideo odbiornika AVR
Urządzenie źródłowe z kompozytowym złączem wideo
