Asennus
7
AVR 700, AVR 70, AVR 70C
AVR:n määritys kaiuttimia varten

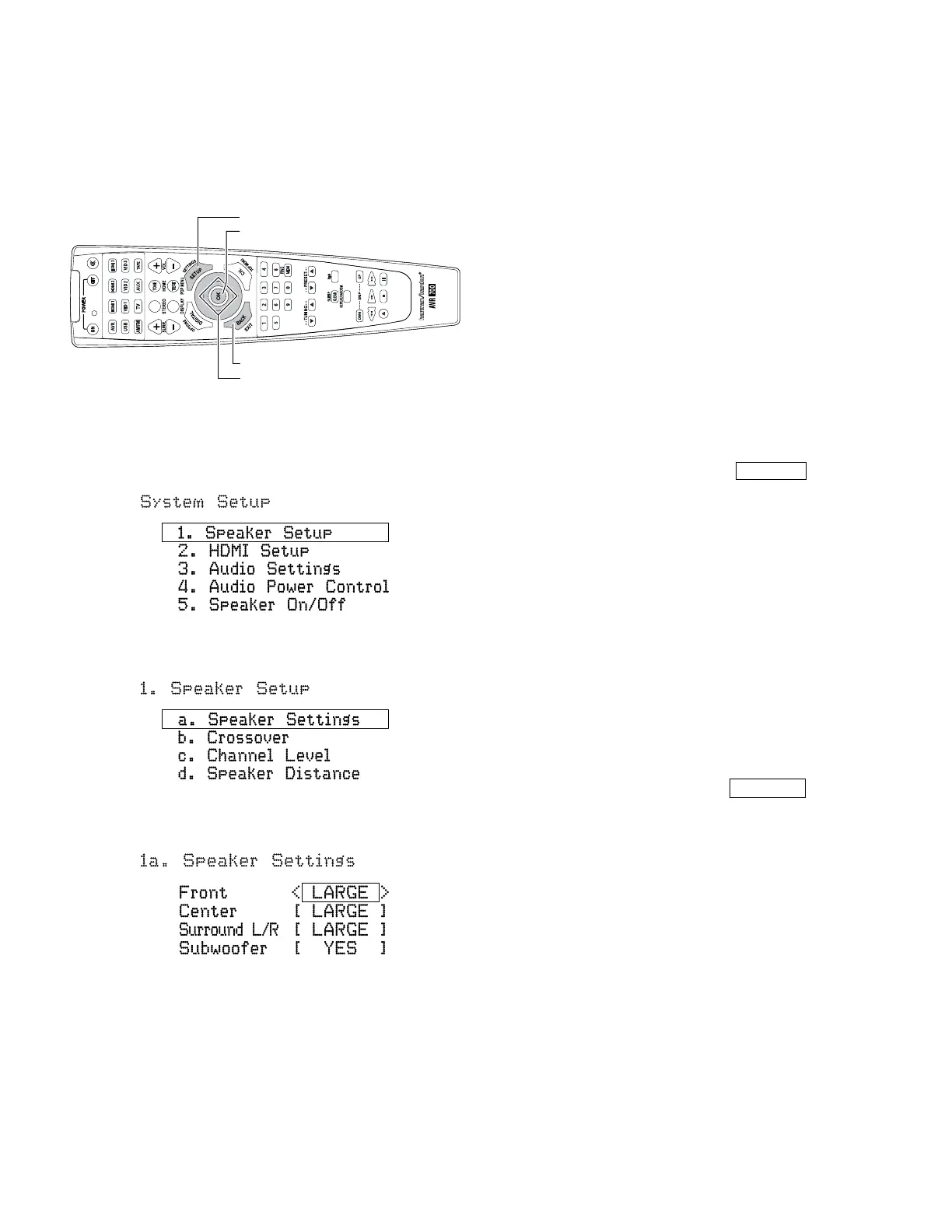

AVR:n määrittämisessä käytetään seuraavia kaukosäätimen painikkeita:
Setup Menu Button
OK Button
Left/Right/Up/Down Buttons
Back Button
Setup-valikkopainike
OK-painike
Back-painike
Nuolinäppäimet
1. Kytke televisio päälle ja valitse TV-sisääntulo, johon AVR:n komposiittimonitorin lähtöliitännän
liitit sivun 3 kohdassa Television tai videonäytön liittäminen. Huom: AVR:n määrittämisen
voi tehdä vain etupaneelin viestinäytön avulla, mutta OSD-näyttövalikkojärjestelmän
käyttäminen on paljon helpompaa.
2. Paina kaukosäätimen SETUP (Asennus) -painiketta. Television ruudulle tulee AVR:n
järjestelmän asennuksen näyttövalikko.
3. Valitse Speaker Setup (Kaiuttimien
asennus) -kohta kaukosäätimen nuolipainikkeilla ja
OK-painikkeella. Näyttöön tulee Speaker Setup (Kaiuttimien asennus) -valikko.
4. Valitse Speaker Settings (Kaiutinasetukset). Näyttöön tulee Speaker Settings
(Kaiutinasetukset) -valikko.
5. Valitse kaukosäätimen vasemmalla ja oikealla nuolipainikkeella asetus OFF (Pois),
SMALL (Pieni) tai LARGE (Suuri) etu-, keski- ja Surround-kaiuttimille riippuen
kaiuttimista, jotka olet viritinvahvistimeen liittänyt.
OFF (Pois): Valitse tämä asetus, jos sijaintiin ei ole liitetty kaiutinta (ei käytettävissä
etukaiuttimille).
SMALL (Pieni): Valitse tämä asetus, jos kaiutin ei pysty tuottamaan puhdasta ja syvää
bassoääntä tasoilla, jotka vastaavat aktiivista bassokaiutinta. Kaikki kanavan bassoäänet
poistetaan tästä kaiuttimesta ja välitetään bassokaiuttimelle (tai etukaiuttimiin, jos
bassokaiutinta ei (NO) ole käytössä). Useimmille kaiuttimille (paitsi suurille ja tehokkaille)
asetuksen tulisi olla SMALL (Pieni).
LARGE (Suuri): Valitse tämä asetus, jos kaiutin pystyy tuottamaan puhdasta ja syvää
bassoääntä tasoilla, jotka vastaavat aktiivista bassokaiutinta. Kaikki kanavan bassoäänet
välitetään tälle kaiuttimelle.
Huom: Jos järjestelmässä on bassokaiutin ja etukaiuttimien asetukseksi määritetään
LARGE (Suuri), bassokaiutin ei ehkä tuota ääntä muissa kuin Dolby Digital- ja DTS-
koodatuissa ohjelmamateriaaleissa, jotka sisältävät LFE-kanavatiedot. Jos määrität
etukaiuttimien asetukseksi LARGE (Suuri) ja haluat bassokaiuttimen tuottavan bassoääntä
kaikesta ohjelmamateriaalista, määritä bassokaiuttimen asetukseksi PLUS (lisätietoja
alla).
Valitse bassokaiuttimen asetukseksi YES (Kyllä) (jos järjestelmässä on bassokaiutin), NO
(Ei) (jos järjestelmässä ei ole bassokaiutinta) tai PLUS (jos järjestelmässä on bassokaiutin,
etukaiuttimien asetuksena on LARGE (Suuri), ja haluat bassokaiuttimen tuottavan
bassoääntä kaikesta ohjelmamateriaalista).
Kun olet valmis, palaa Kaiutinasetukset-valikkoon painamalla kaukosäätimen BACK-
painiketta.
6. Voit toistaiseksi ohittaa Crossover (Jakotaajuus)
-asetuksen. Täydet tiedot tämän asetuksen määrittämisestä saat
lataamalla AVR 700 / AVR 70 / AVR 70C -käyttöoppaan osoitteesta
www.harmankardon.com.
7. Valitse Speaker Distance (Kaiuttimien etäisyys). Näyttöön tulee Kaiuttimien etäisyys -valikko.
2d. Speaker Distance
Front L < 10.0ft >
Center [ 10.0ft ]
Front R [ 10.0ft ]
Surrround R [ 10.0ft ]
Surrround L [ 10.0ft ]
Subwoofer [ 10.0ft ]
8. Mittaa järjestelmän jokaisen kaiuttimen etäisyys kuuntelusijainnista. Kirjoita etäisyydet
muistiin.
9. Vaihda jokaisen kaiuttimen etäisyysasetus kaukosäätimen vasemmalla ja oikealla
nuolipainikkeella siten, että asetus vastaa kohdassa 8 mitattuja etäisyyksiä. Kun olet valmis,
palaa Kaiutinasetukset-valikkoon painamalla kaukosäätimen BACK-painiketta.
10. Valitse Channel Level (Kanavataso). Näyttöön tulee Kanavataso-valikko. Määritä
kaukosäätimen vasemmalla ja oikealla nuolipainikkeella testiääniasetukseksi (Test Tone)
Manual (Manuaalinen) ja paina kaukosäätimen OK-painiketta. Näyttöön tulee laskuri, jonka
päästyä loppuun kuulet testiäänen vasemmasta etukaiuttimesta.
2c. Channel Level
Test Tone < Manual >
11. Istu pääasiallisessa kuuntelusijainnissa ja säädä AVR:n äänenvoimakkuutta siten, että
testiääni on kohtuullisen voimakas. Huomioi testiäänen voimakkuus ensimmäisestä
kaiuttimesta. Siirrä testiääni vuorotellen jokaiseen järjestelmän kaiuttimeen painamalla
kaukosäätimen alanuolipainiketta ja huomioi jokaisen kaiuttimen äänenvoimakkuus.
12. Kun siirrät testiääntä kaiuttimesta toiseen, säädä kanavien äänenvoimakkuutta
kaukosäätimen vasemmalla ja oikealla nuolipainikkeella, kunnes kaikki kanavat
toistavat samalla äänenvoimakkuudella. Kun olet valmis, sulje näyttövalikot painamalla
kaukosäätimen SETUP (Asennus) -painiketta.
AVR on nyt käyttövalmis.
TÄRKEÄÄ: Saat täydet tiedot A/V-viritinvahvistimen toimintojen ja ominaisuuksien
käytöstä lataamalla AVR 700 / AVR 70 / AVR 70C -käyttöoppaan osoitteesta www.
harmankardon.com.
Yleiset tekniset tiedot
Virrankulutus: <0,5 W (valmiustila), 280 W (enintään)
Mitat (L x K x S): 17-5/16" × 4–15/16" × 13"
440 mm × 125 mm × 330 mm
Paino: 9,1 kg
Jalat, liitännät tai nupit eivät sisälly mittoihin.
