Harman Kardon AVR 70 Quick Start Guide

Aansluitingen
3

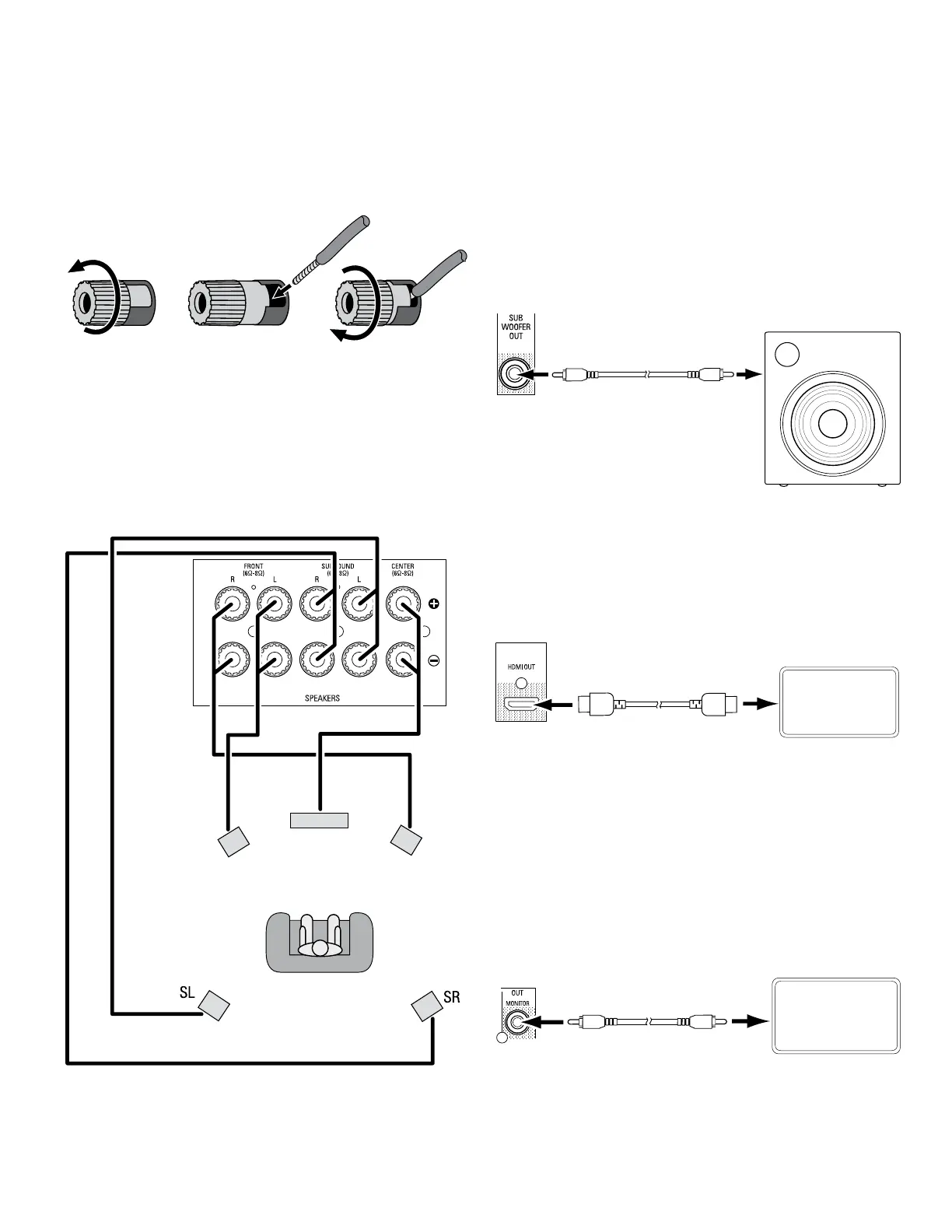

Uw luidsprekers aansluiten
De luidsprekeraansluitingen voor de AVR moeten als volgt worden gebruikt:
1. Draai kapje los 2. Steek blanke draad in 3. Draai kapje vast
Sluit altijd de gekleurde (+) aansluiting op de AVR aan op de (+) aansluiting van de
luidspreker (gewoonlijk rood), en de zwarte (–) aansluiting op de AVR op de (–) aansluiting
op de luidspreker (gewoonlijk zwart).
BELANGRIJK: Zorg ervoor dat de blanke draden (+) en (–) elkaar of welke andere
aansluiting dan ook niet aanraken. Wanneer draden elkaar aanraken, kan dat kortsluiting
veroorzaken en leiden tot beschadiging van uw AVR.
Sluit de luidsprekers aan zoals weergegeven in de illustratie.
M
VL
VR
Uw subwoofer aansluiten
Gebruik een enkele RCA-audiokabel om de voorversterkeruitgang van de subwoofer
van de AVR aan te sluiten op uw subwoofer. Raadpleeg de bedieningshandleiding bij
uw subwoofer voor specieke informatie over het tot stand brengen van de aansluiting.
Enkele RCA-audiokabel
(niet meegeleverd)
Subwoofer
met voeding
Subwoofer-
aansluiting
van AVR
Uw tv of beeldscherm aansluiten
HDMI-beeldschermuitgang
Als uw tv een HDMI-aansluiting heeft en u over HDMI-videoapparaten beschikt, gebruikt
u een HDMI-kabel (niet meegeleverd) om de tv aan te sluiten op de HDMI-beeldscherm-
uitgang van de AVR. Dit levert de best mogelijke beeldkwaliteit op.
Tv
HDMI-kabel
(niet meegeleverd)
HDMI-
beeldschermuitgang
van AVR
Composiet video-beeldschermuitgang
Als uw tv geen HDMI-aansluiting heeft of uw tv wel een HDMI-aansluiting heeft maar er
bronapparaten zijn aangesloten met alleen composiet video-aansluitingen, gebruikt u een
composiet video-kabel (niet meegeleverd) om de composiet video-beeldschermuitgang
van de AVR aan te sluiten op de composiet video-aansluiting van uw tv.
BELANGRIJK: Het schermmenu (OSD) van de AVR wordt uitsluitend weergegeven via de
composiet video-beeldschermuitgang. Als u gebruik wilt maken van de schermmenu's
van de AVR, moet u de composiet video-beeldschermuitgang van het apparaat aansluiten
op uw tv zelfs als u geen composiet video-bronapparaten aansluit op de AVR.
Tv
Composiet video-kabel
(niet meegeleverd)
Composiet
video-
beeldschermuitgang
van AVR
AVR 700, AVR 70, AVR 70C

Harman Kardon AVR 70 Specifications

General

Impedance	75 Ω
Frequency range	10 - 100000 Hz
Input sensitivity	200 mV
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	95 dB
Total Harmonic Distortion (THD)	0.1 %
Power output per channel (20-20KHz@8 Ohm)	75 W
HDMI in	3
Line-in	Yes
Audio (L/R) in	1
Digital audio optical in	2
Connectivity technology	Wired
Speakers connectivity type	-
Ethernet LAN	No
AM band range	520 - 1720 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Product color	Black
Audio decoders	Dolby TrueHD, DTS-HD Master Audio
Volume control	Digital
Apple docking compatibility	Not supported
AC input voltage	220 V
AC input frequency	50 Hz
Power consumption (standby)	0.5 W
Power consumption (typical)	280 W
Cables included	AC

Weight and Dimensions

Depth	330 mm
Width	440 mm
Height	125 mm
Weight	9100 g
