Harman Kardon AVR 70 Quick Start Guide

Aansluitingen
4

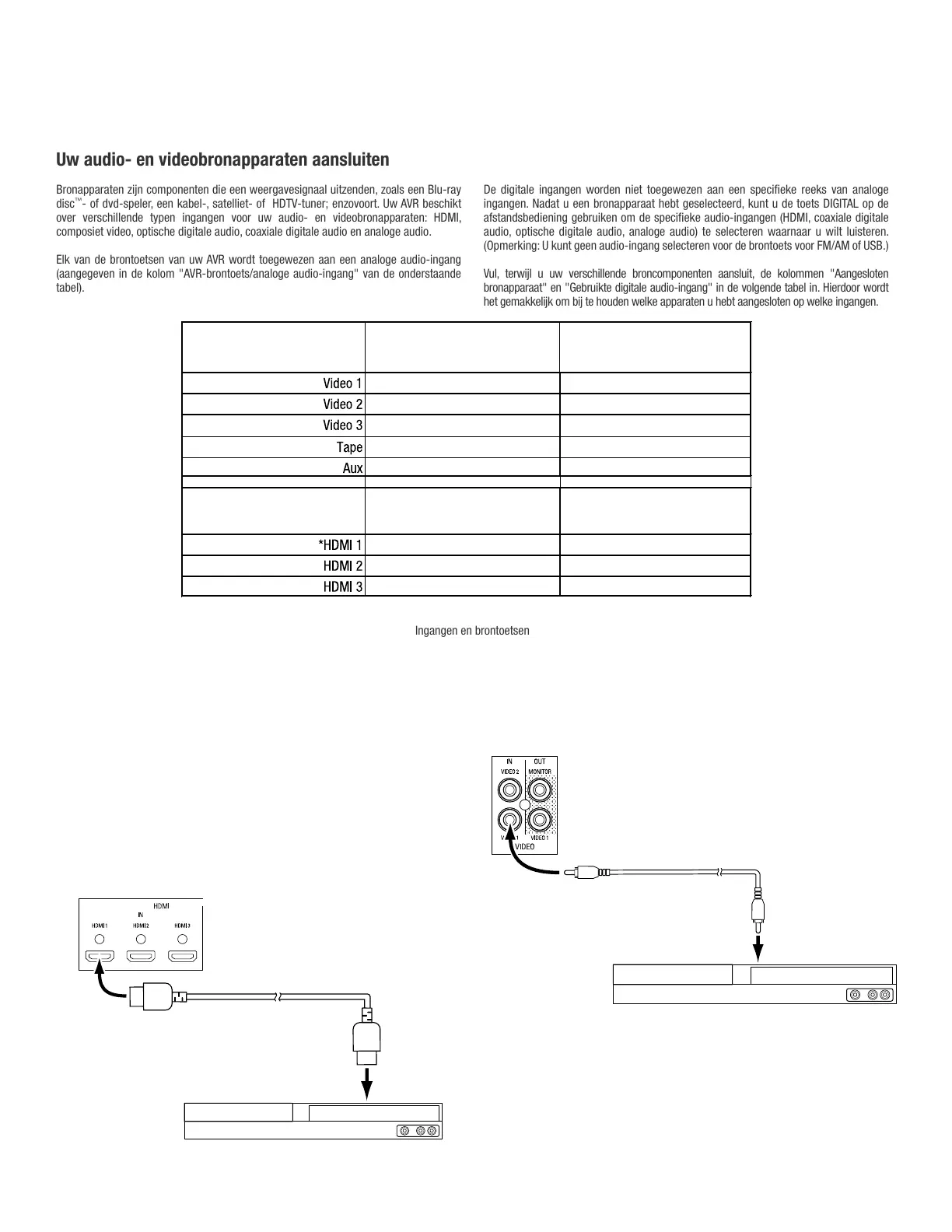

Uw audio- en videobronapparaten aansluiten
Bronapparaten zijn componenten die een weergavesignaal uitzenden, zoals een Blu-ray
disc
™
- of dvd-speler, een kabel-, satelliet- of HDTV-tuner; enzovoort. Uw AVR beschikt
over verschillende typen ingangen voor uw audio- en videobronapparaten: HDMI,
composiet video, optische digitale audio, coaxiale digitale audio en analoge audio.
Elk van de brontoetsen van uw AVR wordt toegewezen aan een analoge audio-ingang
(aangegeven in de kolom "AVR-brontoets/analoge audio-ingang" van de onderstaande
tabel).
De digitale ingangen worden niet toegewezen aan een specifieke reeks van analoge
ingangen. Nadat u een bronapparaat hebt geselecteerd, kunt u de toets DIGITAL op de
afstandsbediening gebruiken om de specifieke audio-ingangen (HDMI, coaxiale digitale
audio, optische digitale audio, analoge audio) te selecteren waarnaar u wilt luisteren.
(Opmerking: U kunt geen audio-ingang selecteren voor de brontoets voor FM/AM of USB.)
Vul, terwijl u uw verschillende broncomponenten aansluit, de kolommen "Aangesloten
bronapparaat" en "Gebruikte digitale audio-ingang" in de volgende tabel in. Hierdoor wordt
het gemakkelijk om bij te houden welke apparaten u hebt aangesloten op welke ingangen.
Ingangen en brontoetsen
AVR-brontoets/
analoge audio-ingang
*De afstandsbediening van de AVR is voorgeprogrammeerd op het bedienen van een Harman/Kardon Blu-ray disc- of dvd-speler die is verbonden met HDMI 1.
Aangesloten bronapparaat
Gebruikte digitale
audio-ingang
AVR-brontoets/
HDMI-ingang
Aangesloten bronapparaat
Gebruikte digitale
audio-ingang
HDMI-apparaten
Als een of meer van uw bronapparaten HDMI-aansluitingen hebben, kunt u die aansluitingen
gebruiken om de best mogelijke video- en audiokwaliteit te verkrijgen. Aangezien de
HDMI-kabel zowel digitale video- als digitale audiosignalen biedt, hoeft u geen extra
audioaansluitingen tot stand te brengen voor apparaten die u aansluit via HDMI-kabels.
Als u over een Harman/Kardon Blu-ray disc- of dvd-speler beschikt, sluit u deze aan op de
HDMI 1-aansluiting van de AVR. De afstandsbediening van de AVR is voorgeprogrammeerd
op het bedienen van een Harman/Kardon Blu-ray disc- of dvd-speler als de bronselectietoets
HDMI 1 wordt ingedrukt.
Als u over een tv beschikt die is uitgerust met de functie HDMI-audioretourkanaal (Audio
Return Channel), wordt het geluid ingevoerd in de AVR via het audioretourkanaal van de
HDMI-beeldschermuitgang en zijn geen extra audioaansluitingen met de AVR vereist.
Raadpleeg de complete bedieningshandleiding van de AVR 700/AVR 70/AVR 70C, die kan
worden gedownload van www.harmankardon.com, voor details.
HDMI-kabel
(niet meegeleverd)
Naar HDMI-
uitgang
HDMI-aansluitingen van AVR
Bronapparaat dat HDMI
ondersteunt
Composiet video-apparaten
U moet composiet video-aansluitingen tot stand brengen met bronapparaten die niet
over HDMI-videoaansluitingen beschikken. Ook moet u een audioaansluiting tot stand
brengen tussen deze apparaten en de AVR.
Composiet video-
kabel (niet meegeleverd)
Naar composiet video-
uitgang
Composiet video
-aansluitingen van AVR
Bronapparaat dat
composiet video ondersteunt
AVR 700, AVR 70, AVR 70C

Harman Kardon AVR 70 Specifications

General

Impedance	75 Ω
Frequency range	10 - 100000 Hz
Input sensitivity	200 mV
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	95 dB
Total Harmonic Distortion (THD)	0.1 %
Power output per channel (20-20KHz@8 Ohm)	75 W
HDMI in	3
Line-in	Yes
Audio (L/R) in	1
Digital audio optical in	2
Connectivity technology	Wired
Speakers connectivity type	-
Ethernet LAN	No
AM band range	520 - 1720 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Product color	Black
Audio decoders	Dolby TrueHD, DTS-HD Master Audio
Volume control	Digital
Apple docking compatibility	Not supported
AC input voltage	220 V
AC input frequency	50 Hz
Power consumption (standby)	0.5 W
Power consumption (typical)	280 W
Cables included	AC

Weight and Dimensions

Depth	330 mm
Width	440 mm
Height	125 mm
Weight	9100 g
