Anschlüsse
3

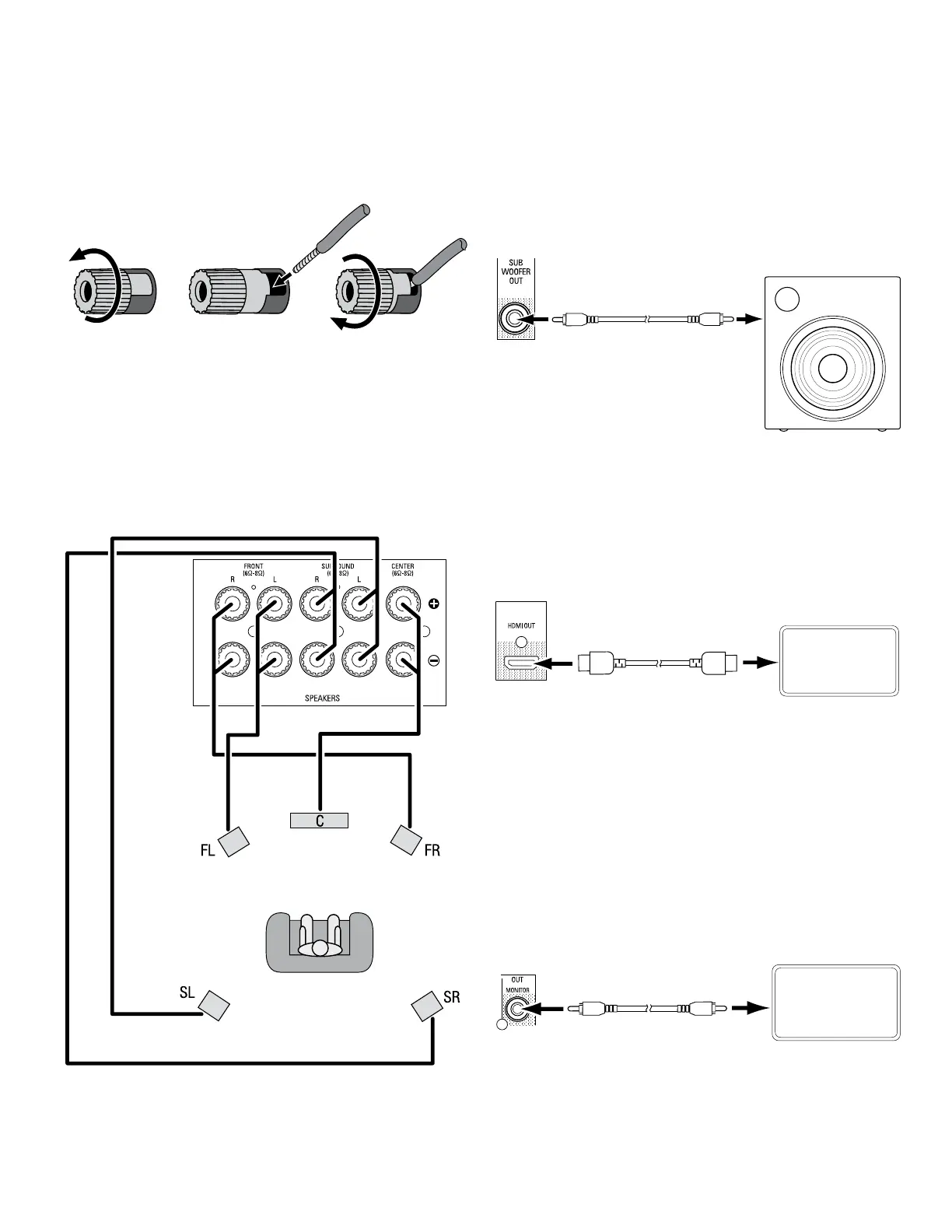

Anschluss der Lautsprecher
So werden die AVR-Lautsprecheranschlussklemmen verwendet:
1. Schraubklemmen
2. Abisoliertes Kabelende
3. Schraubklemmen
Schließen Sie immer den farbigen (+)-Anschluss des AVRs an den (+)-Anschluss des
Lautsprechers (normalerweise rot) an, und den schwarzen (–)-Anschluss des AVRs an
den (–)-Anschluss des Lautsprechers (normalerweise schwarz) an.
WICHTIG: Achten Sie darauf, dass die positiven und negativen Leitungen weder sich
noch die Kabel anderer Anschlüsse berühren. Sich berührende Drähte können einen
Kurzschluss verursachen, der den AVR beschädigen kann.
Schließen Sie die Lautsprecher an, wie in der Abbildung unten gezeigt.
Anschluss des Subwoofers
Verwenden Sie ein einzelnes Cinch-Audiokabel, um den Pre-Out-Anschluss des AVRs an
Ihren Subwoofer anzuschließen. Weitere Informationen zum Anschließen des Subwoofers
nden Sie in dessen Benutzerhandbuch.
Einzelnes Cinch-Audiokabel
(nicht im Lieferumfang enthalten)
Subwoofer mit
Netzanschluss
Subwoofer-
Anschluss
des AVRs
Anschluss einer TV- oder Videoanzeige
HDMI-Monitor-Ausgangsanschluss
Verwenden Sie ein HDMI-Kabel (nicht im Lieferumfang enthalten), um Ihren Fernseher
an den HDMI-Monitor-Ausgangsanschluss des AVRs anzuschließen, wenn Ihr Fernseher
über einen HDMI-Anschluss verfügt und Sie HDMI-Quellgeräte besitzen. Dadurch
erhalten Sie die bestmögliche Bildqualität.
TV
HDMI-Kabel
(nicht im Lieferumfang enthalten)
HDMI-Monitor-
Ausgangsanschluss
des AVRs
Composite Video-Ausgangsanschluss
Verwenden Sie ein Composite Videokabel (nicht im Lieferumfang enthalten), um den
Composite Video-Anschluss Ihres Fernsehers an den Composite Video-Ausgangsanschluss
des AVRs anzuschließen, wenn Ihr Fernseher über keinen HDMI-Anschluss verfügt oder
wenn Ihr Fernseher über einen HDMI-Anschluss verfügt, Sie aber ein Quellgerät mit
Composite Video-Anschlüssen anschließen.
WICHTIG: Die Anzeige auf dem Bildschirm (On-Screen Display, OSD) des AVRs wird nur
über den Composite Monitor-Ausgangsanschluss angezeigt. Wenn Sie die OSD-Menüs
des AVRs nutzen möchten, müssen Sie dessen Composite Monitor-Ausgangsanschluss
an Ihren Fernseher anschließen, selbst wenn Sie keine Composite Videoquellgeräte an
den AVR anschließen.
TV
Composite Video-Kabel
(nicht im Lieferumfang enthalten)
Composite
Monitor-
Ausgangsanschluss
des AVRs
