3
Разъемы
3

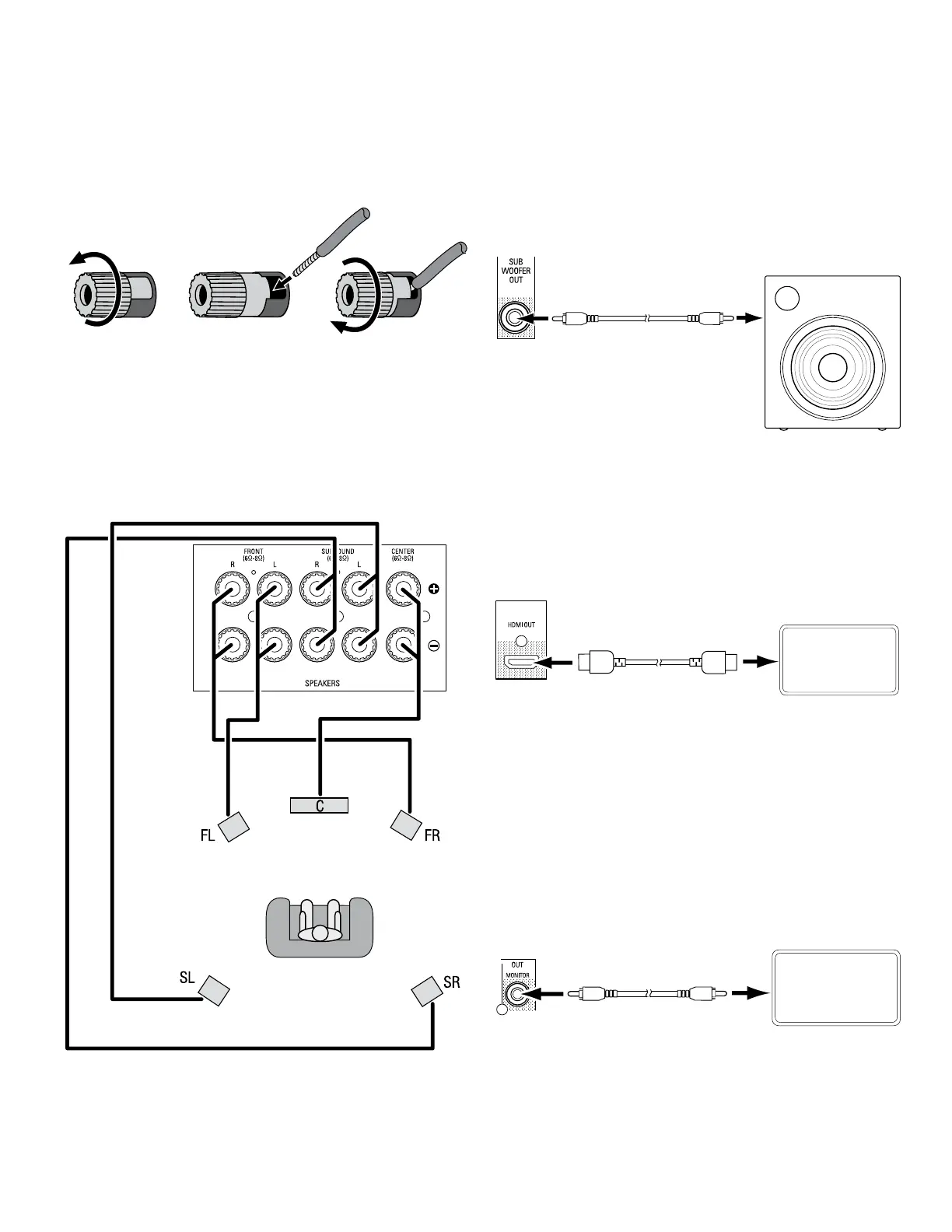

Подключение динамиков
Как использовать выходы для динамиков AVR:
1. Открутите головку 2. Вставьте неизолирован-
ный провод
3. Затяните головку
Всегда подключайте цветную клемму (+) на AVR к клемме (+) на динамике (обычно
красная), а черную клемму (–) на AVR — к клемме (–) на динамике (обычно черная).
ВАЖНО! Убедитесь, что провода (+) и (–) не касаются друг друга или других
разъемов. Касающиеся провода могут вызвать короткое замыкание, которое
способно повредить AVR.
Подключайте динамики, как показано на иллюстрации.
Подключение сабвуфера
Используйте одножильный аудиокабель RCA для подключения разъема предвыхода
сабвуфера AVR к сабвуферу. Обратитесь к руководству пользователя сабвуфера
для получения конкретных сведений о выполнении подключений к нему.
Одножильный
аудиокабель RCA
(не входит в комплект)
Активный
сабвуфер
Разъем
сабвуфера
AVR
Подключение телевизора или видеодисплея
Разъем HDMI Monitor Out
Если на телевизоре есть разъем HDMI и имеются источники видеосигнала HDMI,
используйте кабель HDMI (не входит в комплект), чтобы подключить телевизор к
разъему HDMI Monitor Out AVR. Он обеспечит максимально возможное качество
изображения.
Телевизор
Кабель HDMI
(не входит в комплект)
Разъем AVR HDMI
Monitor Out
Разъем композитного видеовыхода Monitor Out
Если на телевизоре нет разъема HDMI или если он есть,
, используйте кабель
композитного видеовыхода (не входит в комплект), чтобы подключить разъем
композитного видеовыхода Monitor Out AVR к разъему композитного видеовыхода
телевизора.
ВАЖНО! Экранные надписи AVR (OSD) появляются только при подключении к разъему
композитного видеовыхода Monitor Out. Если необходимо использовать экранные
меню AVR, следует подключить его разъем композитного видеовыхода к телевизору,
даже если вы не подключаете к AVR источники композитного видеовыхода.
Телевизор
Композитный видеокабель
(не входит в комплект)
Композитный
разъем
Monitor Out AVR
AVR 700, AVR 70, AVR 70C
