Conexões
3

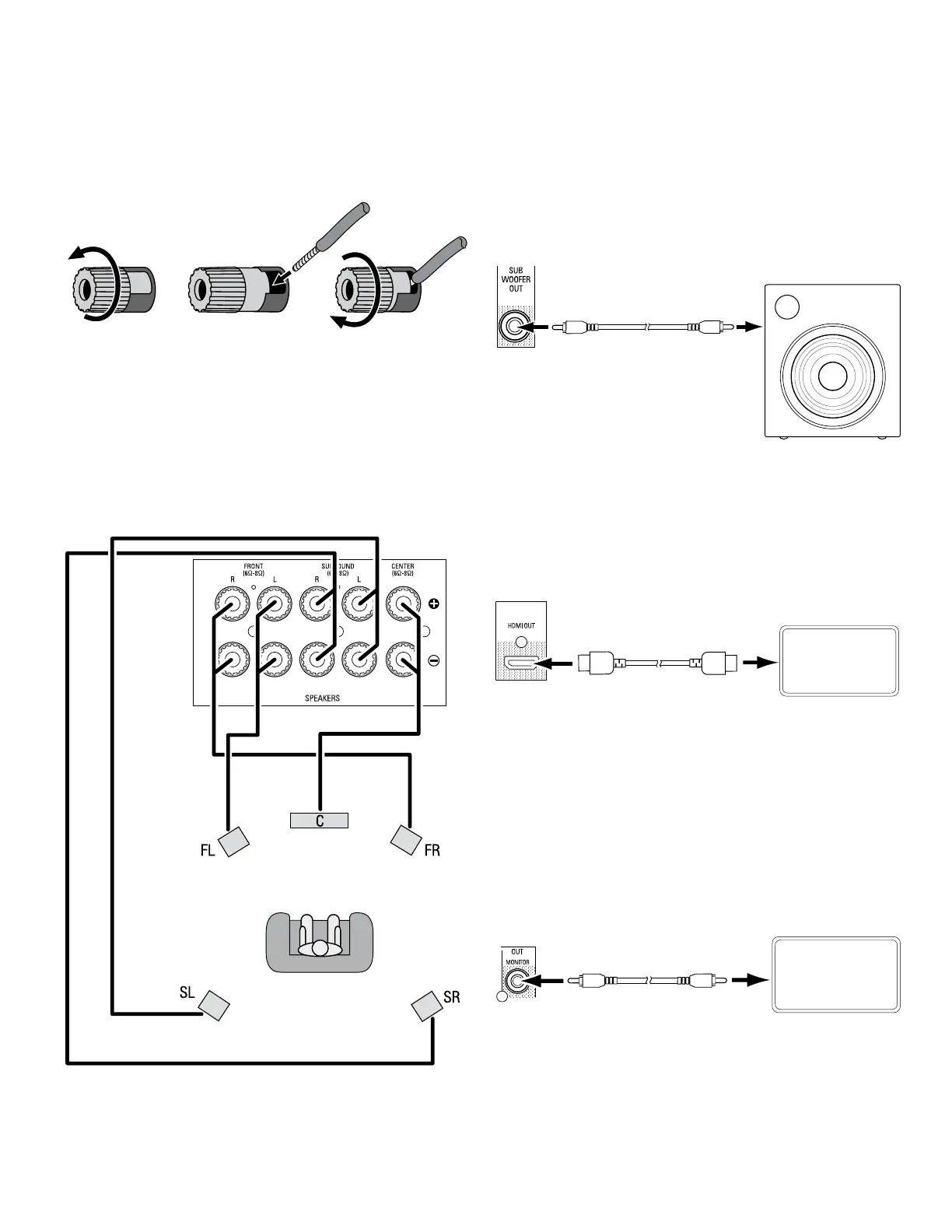

Conecte os alto-falantes
Como usar os terminais do alto-falante do AVR:
1. Solte o parafuso
da tampa
2. Insira o o
desencapado
3. Aperte a tampa
Sempre conecte o terminal colorido (+) do AVR ao terminal (+) do alto-falante
(normalmente vermelho) e o terminal (–) preto do AVR ao terminal (–) do alto-falante
(normalmente preto).
IMPORTANTE: Os os (+) e (–) não revestidos não podem encostar um no outro, e nem
no outro terminal. Se encostarem, os os podem causar um curto-circuito que pode
danicar o seu AVR.
Conecte os alto-falantes como mostra a ilustração.
Conecte o subwoofer
Utilize um único cabo de áudio RCA para ligar o conector de pré-saída do subwoofer
do AVR ao seu subwoofer. Consulte o manual do usuário do seu subwoofer para ver
informações especícas sobre as conexões.
Cabo de áudio RCA único
(não fornecido)
Subwoofer ativo
Conector de
subwoofer
do AVR
Conecte a TV ou o monitor de vídeo
Conector de saída do monitor HDMI
Se a sua TV possui um conector HDMI e os seus dispositivos de fonte de vídeo também
forem HDMI, utilize um cabo HDMI (não fornecido) para conectar a TV ao conector de
saída do monitor HDMI do AVR. Ele fornece a melhor qualidade possível da imagem.
TV
Cabo HDMI
(não fornecido)
Conector de saída
do monitor HDMI
do AVR
Conector de saída do monitor de vídeo composto
Se a sua TV não possui um conector HDMI, ou se possui mas o seu dispositivo de fonte
tem apenas conectores de vídeo composto, utilize um cabo de vídeo composto (não
fornecido) para conectar o conector de saída do monitor composto do AVR ao conector
de vídeo composto da sua TV.
IMPORTANTE: A exibição na tela (OSD) do AVR só aparece através do conector de saída
do monitor composto. Se deseja usar os menus OSD do AVR, conecte o conector de saída
do monitor composto à TV, mesmo que não vá conectar nenhum dispositivo de fonte de
vídeo composto ao AVR.
TV
Cabo de vídeo composto
(não fornecido)
Conector de
saída do monitor
composto do AVR
AVR 700, AVR 70, AVR 70C
