Harman Kardon AVR 70

Tilkoblinger og oppsett

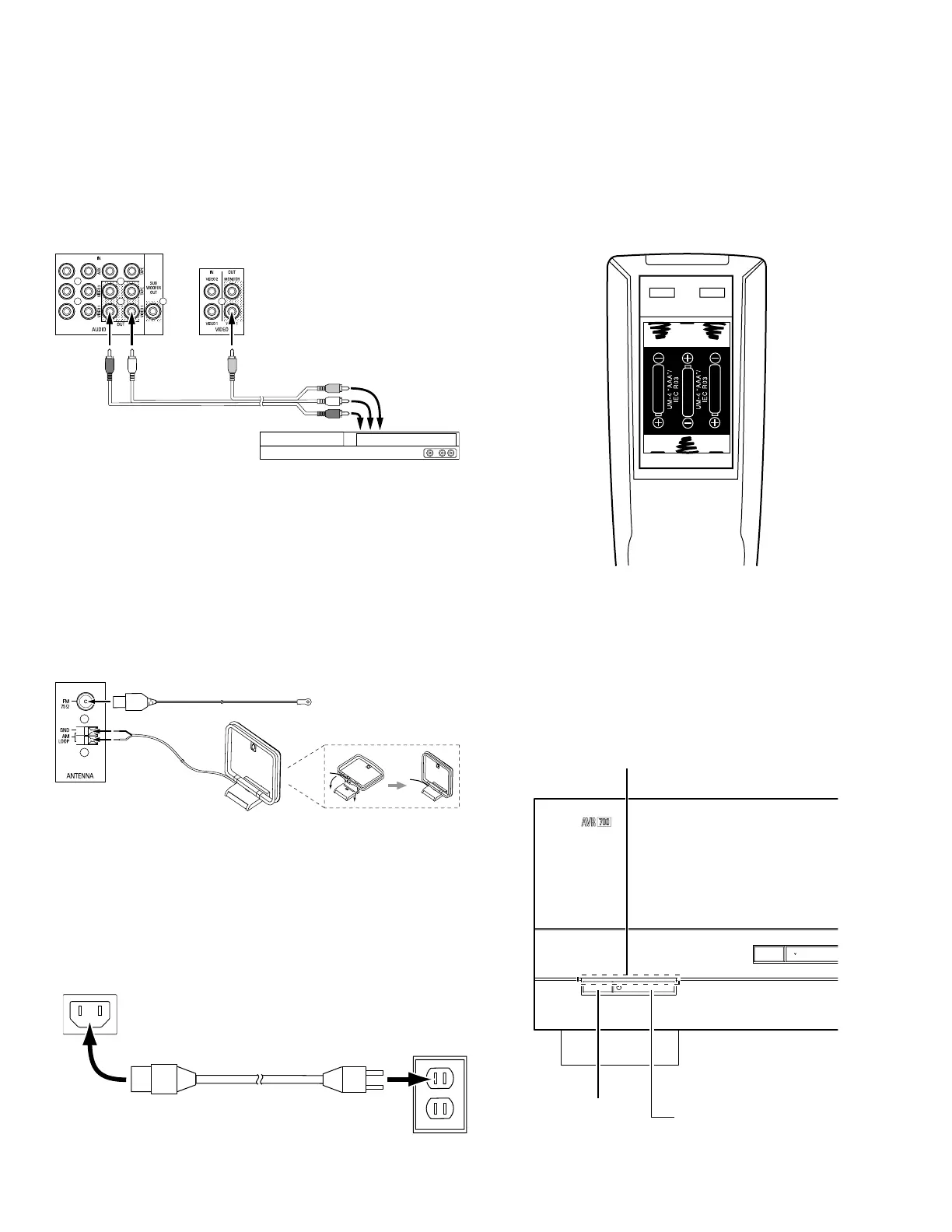

Videoopptakere
Koble en analog videoopptakers videoinngang til AVR-ens Video 1-utgang for
komposittvideo og lydinngangene til AVR-ens Video 1-utgang for analog lyd. Du kan ta
opp komposittvideoinngangssignalet fra Video 2-inngangen.
Til analoge
lyd/video-
opptaksinnganger
Analoge lydtilkoblinger
på AVR
Analog video-
opptaker
Analog lyd/video-
kabel (følger ikke med)
Komposittvideo-
tilkoblinger på AVR
Koble til radioantennene
• Koble den medfølgende FM-antennen til AVR-ens FM 75 Ω antennetilkobling. Trekk
FM-antennen så langt ut som mulig for å få best mulig mottaksforhold.
• Bøy og fold foten på den medfølgende AM-antennen som vist, og koble
antenneledningene til AM- og jordtilkoblingene (Gnd) på AVR-en. Drei antennen for å
minimere bakgrunnstøy, hvis nødvendig.
AM-antenne
(følger med)
Bøy og fold foten
Antenne-
tilkobling
på AVR
FM-antenne
(følger med)
Koble til strømmen
Sett strømledningen inn i strøminngangen på AVR-en og deretter i en fungerende stikkontakt.
VIKTIG: Kontroller at spenningsverdiene på baksiden av AVR-en stemmer overens med
spenningen som brukes i ditt land, før du kobler til strømledningen.
Strøm-
uttak
Strøminngang
på AVR
Strømledning
(følger med)
Sette batterier i fjernkontrollen
Ta av batteridekselet på fjernkontrollen, sett i de tre medfølgende AAA-batteriene som
vist i illustrasjonen, og sett batteridekselet på plass igjen.
MERK: Fjern plastbeskyttelsen fra frontpanelet på AVR-en for å unngå at fjernkontrollens
funksjon forringes.
Slå på (On) AVR-en
1. Still strømbryteren på AVR-en til på (On). (Standbyindikatoren vil lyse oransje.)
2. Trykk på på/standby-knappen (On/Standby) på frontpanelet.
Stereo
Power
Surr.Select
Strøm-
bryter
Standby-
indikator
På/standby-knapp
(On/Standby)
6
AVR 700, AVR 70, AVR 70C
