Harman Kardon AVR 70 Quick Start Guide

Aansluitingen en instelling

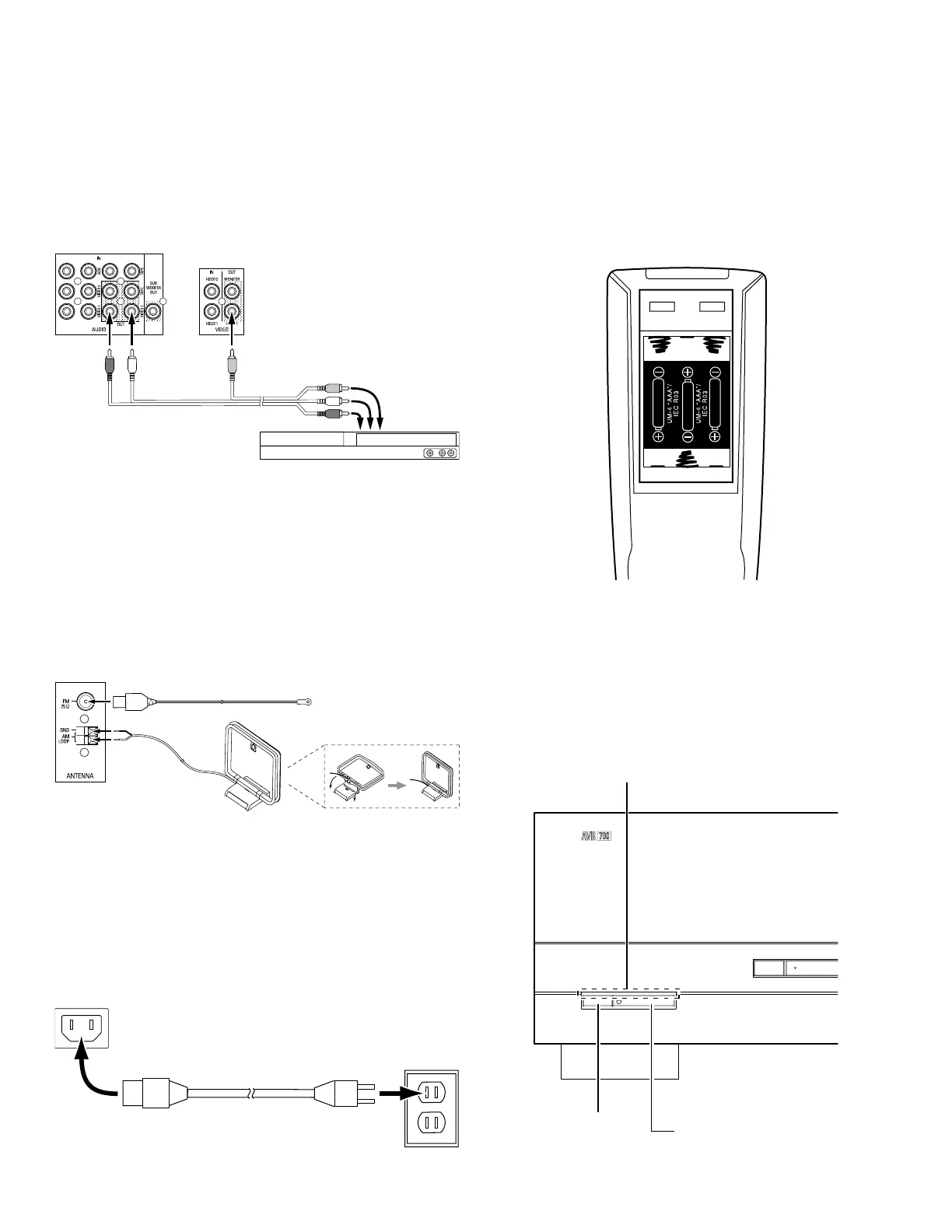

Videorecorders
Sluit de video-ingang van een analoge videorecorder aan op de composiet video-
aansluiting Video 1 van de AVR en de audio-ingangen op de analoge audio-uitgangen
Video 1 van de AVR. U kunt het composiet video-ingangssignaal van Video 2 opnemen.
Naar analoge
ingangen voor
audio/video-
opname
Analoge audio-
aansluitingen van AVR
Analoog video-
opnameapparaat
Analoge audio/video-
kabel (niet
meegeleverd)
Composiet video-
aansluitingen van AVR
De radioantennes aansluiten
• Sluit de meegeleverde FM-antenne aan op de 75Ω FM-antenneaansluiting van de AVR.
Schuif de FM-antenne zo ver mogelijk uit om een zo goed mogelijke ontvangst te krijgen.
• Verbuig en vouw de basis van de meegeleverde AM-antenne zoals weergegeven en sluit de
antennedraden aan op de AM- en Gnd-aansluitingen van de AVR. Draai de antenne zo nodig
om de achtergrondruis tot een minimum te beperken.
AM-antenne
(meegeleverd)
Basis verbuigen en vouwen
Antenne-
aansluitingen
van AVR
FM-antenne
(meegeleverd)
Aansluiten op netspanning
Sluit het netsnoer aan op de netspanningsingang van de AVR en vervolgens op een
werkend stopcontact. BELANGRIJK: Controleer, voordat u het netsnoer aansluit, dat het
netspanningsvoltage dat staat vermeld op het achterpaneel van de AVR overeenkomt met het
netspanningsvoltage dat wordt gebruikt in uw land.
AC-
uitgang
AC-ingang
van AVR
Netsnoer
(meegeleverd)
De batterijen in de afstandsbediening plaatsen
Verwijder het klepje van het batterijvak van de afstandsbediening, plaats de drie
meegeleverde AAA-batterijen zoals aangegeven in de illustratie en plaats het klepje van
het batterijvak terug.
OPMERKING: Verwijder het beschermende plastic van het voorpaneel van de AVR om te
voorkomen dat de effectiviteit van de afstandsbediening wordt aangetast.
De AVR aanzetten
1. Zet de hoofdschakelaar van de AVR op "Aan". (De stand-by-indicatie licht geel op.)
2. Druk op de toets Aan/Stand-by op het voorpaneel.
Stereo
Power
Surr.Select
Hoofd-
schakelaar
Stand-by-
indicatie
Toets Aan/
Stand-by
6
AVR 700, AVR 70, AVR 70C

Harman Kardon AVR 70 Specifications

General

Impedance	75 Ω
Frequency range	10 - 100000 Hz
Input sensitivity	200 mV
Audio output channels	5.1 channels
Signal-to-Noise Ratio (SNR)	95 dB
Total Harmonic Distortion (THD)	0.1 %
Power output per channel (20-20KHz@8 Ohm)	75 W
HDMI in	3
Line-in	Yes
Audio (L/R) in	1
Digital audio optical in	2
Connectivity technology	Wired
Speakers connectivity type	-
Ethernet LAN	No
AM band range	520 - 1720 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Product color	Black
Audio decoders	Dolby TrueHD, DTS-HD Master Audio
Volume control	Digital
Apple docking compatibility	Not supported
AC input voltage	220 V
AC input frequency	50 Hz
Power consumption (standby)	0.5 W
Power consumption (typical)	280 W
Cables included	AC

Weight and Dimensions

Depth	330 mm
Width	440 mm
Height	125 mm
Weight	9100 g
